Nema 34 Krokový Motor 6A 8.2Nm

Nema 34 krokový motor 6A 8.2Nm

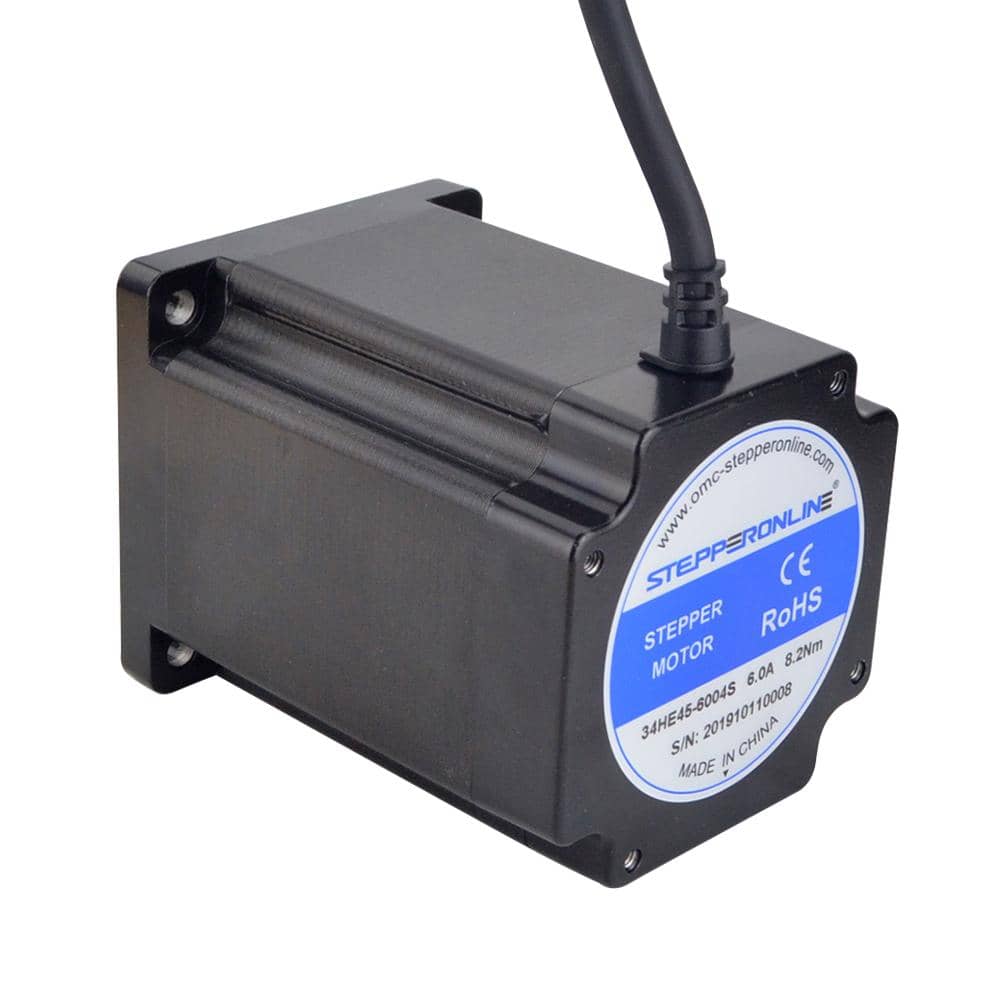

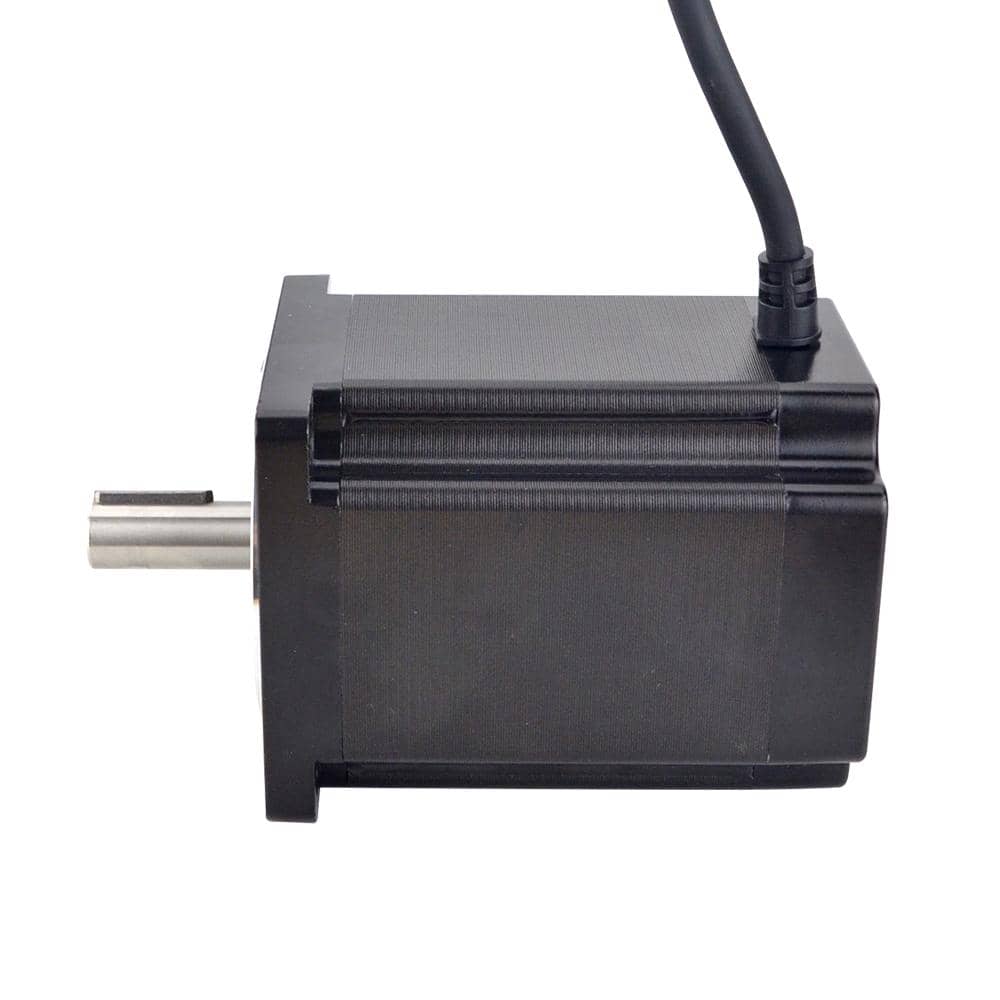

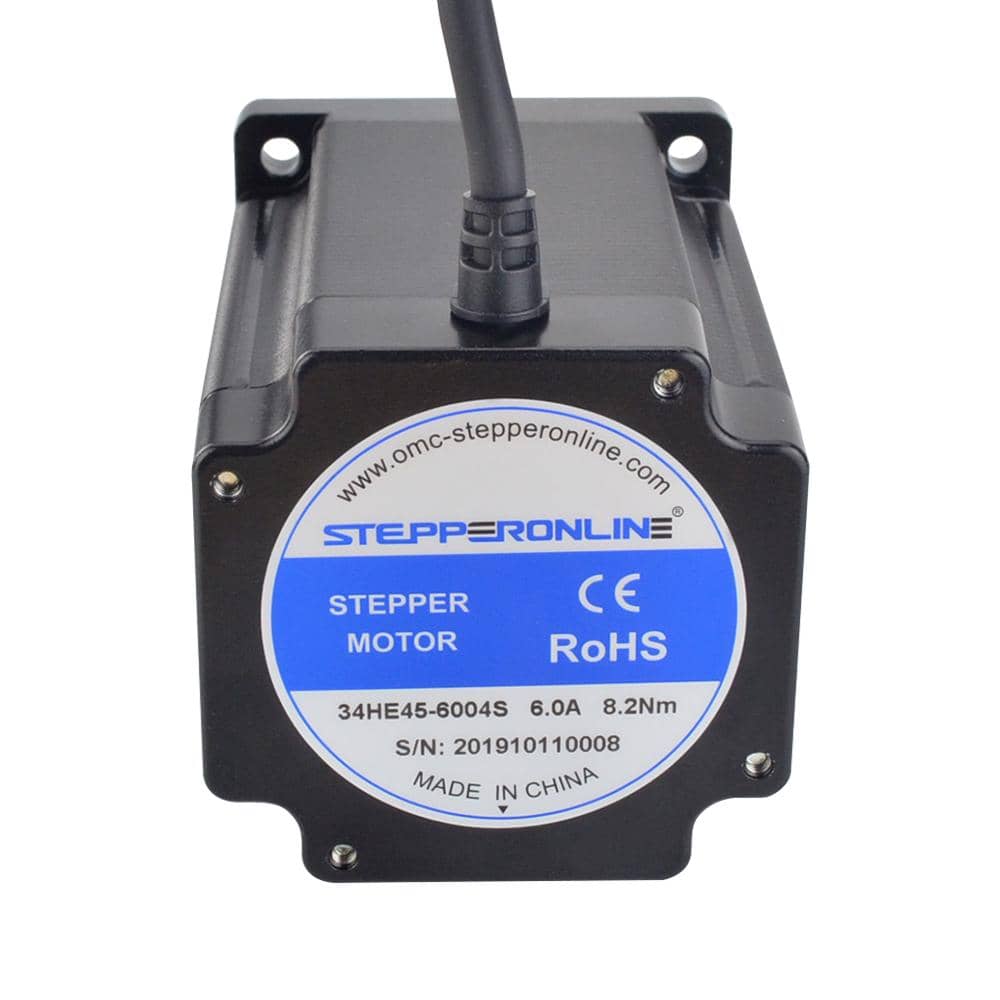

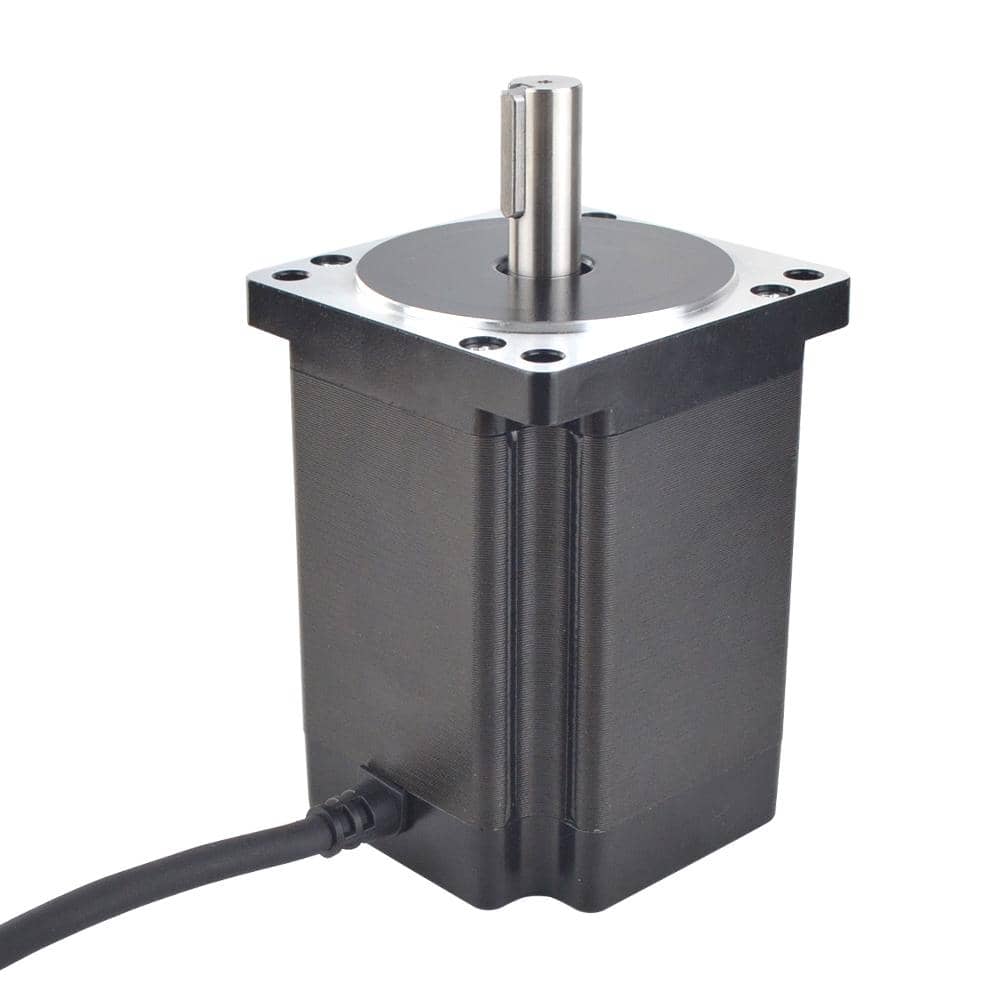

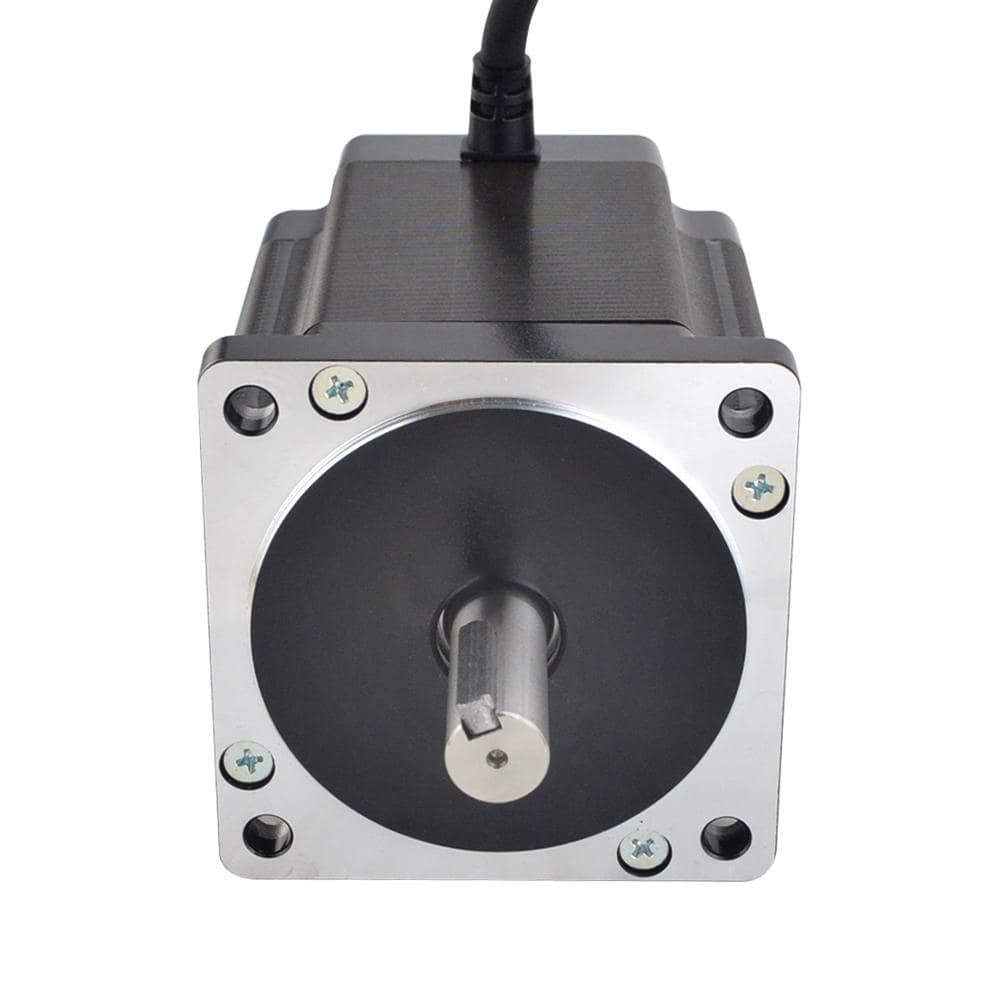

Tento krokový motor Nema 34 s modelem 34HE45-6004S představuje robustní komponentu pro CNC systémy, kde poskytuje kroutící moment 8.2Nm při proudu 6A. Slouží k přesnému řízení pohybu v osách strojů, jako jsou frézky nebo portálové systémy, a jeho klíčovou výhodou je vysoká spolehlivost v náročných podmínkách díky certifikacím CE a RoHS.

Princip fungování spočívá v bipolárním zapojení, kde se proud střídá ve dvou fázích, což umožňuje dosažení vyššího kroutícího momentu oproti unipolárním variantám. To je důležité proto, že při rychlostech nad 300 ot/min udržuje stabilní točivý moment, což minimalizuje ztráty kroků a zvyšuje přesnost v aplikacích s vysokým zatížením.

Hlavní výhody bipolární technologie

• Vyšší kroutící moment díky efektivnímu využití proudu 6A, což umožňuje řídit těžší náklady bez ztráty přesnosti.
• Nižší odpor vinutí 0.51Ω, který snižuje tepelné ztráty a prodlužuje životnost motoru při dlouhodobém provozu.
• Indukčnost 5.1mH zajišťuje hladký chod při vyšších frekvencích pulsů, což je klíčové pro rychlé akcelerace v CNC strojích.

Ve srovnání s menšími Nema 23 motory nabízí tento model dvojnásobný moment, což ho činí vhodným pro aplikace, kde Nema 23 nestačí, například v portálových frézách nebo velkých 3D tiskárnách typu CoreXY.

Typické použití

• V CNC frézách jako Shapeoko nebo WorkBee, kde zajišťuje přesný pohyb osy Z při obrábění kovů.
• V automatizačních linkách pro manipulaci s těžkými díly, například v pick-and-place systémech.
• V laserech a plazmových řezačkách pro stabilní vedení řezací hlavy při vysokých rychlostech.

Tento motor je ideální pro stavitele CNC strojů, kteří potřebují vysoký výkon v kompaktním provedení, a doporučuje se ho použít v situacích, kde je nutné zvládnout vysoké zatížení bez přehřívání.

Krokový motor Nema 34 – kompatibilita a řízení

Motor je plně kompatibilní s digitálním driverem DM860T, který podporuje proudy až 7.2A a napětí 36-80V DC, což umožňuje optimalizaci pro různé režimy chodu.

• Podpora mikrosteppingu až 256 kroků, což zvyšuje přesnost a snižuje hluk.
• Kompatibilita s řídícími systémy jako GRBL nebo Mach3 přes standardní pulzní signály.
• Možnost paralelního zapojení s více motory v multi-osých aplikacích.



Příruba:		NEMA 34
Typ motoru:		Bipolární
Rozměry motoru:		86 x 86 x 114mm
Proud/fáze:		6A
Napětí:		36~60VDC
Kroutící moment:		8.2Nm
Úhel kroku:		1.8°
Odpor vinutí:		0.51Ω ± 10%
Indukčnost:		5.1mH ± 20%(1KHz)
Průměr hřídele:		14mm
Délka hřídele:		37mm
Délka kabelů:		500mm
Hmotnost:		3700g
A	A-	B	B-
Černá	Zelená	Červená	Modrá





Často kladené dotazy

Je tento motor kompatibilní s mým řídícím systémem?

Ano, motor Nema 34 6A 8.2Nm je kompatibilní s většinou CNC řídících systémů jako GRBL, Mach3 nebo LinuxCNC, pokud používáte vhodný driver jako DM860T, který zvládá potřebný proud a napětí.

Jaký je rozdíl mezi tímto modelem a levnějšími variantami?

Tento model 34HE45-6004S nabízí vyšší kroutící moment 8.2Nm oproti standardním Nema 34 motorům s 4-6Nm, což znamená lepší výkon v aplikacích s vysokým zatížením, díky optimalizovanému vinutí a nižšímu odporu.

Jaké napájení potřebuji pro tento motor?

Doporučujeme napájecí zdroj 48-60V DC s minimálně 7A výkonem na motor, například MEAN WELL 350W 48V, aby se zajistil plný kroutící moment bez poklesu výkonu při vyšších rychlostech.

Můžu tento motor použít jako náhradu za starší Nema 34?

Ano, pokud má váš stávající motor podobné parametry (proud 6A, úhel 1.8°), lze ho přímo nahradit; zajistěte kompatibilitu s driverem, aby nedošlo k přetížení nebo ztrátě kroků.

Jak probíhá instalace a zapojení motoru?

Zapojejte kabely podle schématu: černá A+, zelená A-, červená B+, modrá B-; upevněte motor na rám pomocí šroubů M5 a nastavte mikrostepping na driveru pro optimální chod.

Jak ovlivní tento motor výkon mého CNC stroje?

S kroutícím momentem 8.2Nm zlepší akceleraci a přesnost při obrábění tvrdších materiálů, jako je hliník, a minimalizuje vibrace díky hladkému chodu při frekvencích až 200kHz.
