Digitální Driver DM860Y pro Krokový Motor Nema 34

Digitální driver DM860Y pro krokové motory Nema 34

Tento driver je specializovaný řídicí modul pro dvoufázové krokové motory s přírubou Nema 34, který zahrnuje pokročilou elektroniku pro přesné dělení kroků a regulaci proudu. Slouží k optimalizaci pohybu v systémech, kde je potřeba vysoká přesnost a stabilita, jako v CNC strojích, a jeho klíčovou výhodou je schopnost pracovat s vysokými pulzními frekvencemi až 200 kHz, což umožňuje rychlé a plynulé operace.

Princip fungování spočívá v 32-bitové DSP technologii, která zajišťuje hladkou regulaci proudu a dělení kroků, což minimalizuje rezonance a zlepšuje točivý moment při nízkých otáčkách. To je důležité proto, že snižuje ztráty kroků a teplo generované motorem, čímž prodlužuje životnost zařízení a zvyšuje efektivitu v dlouhodobém provozu.

Hlavní výhody DSP technologie v driveru

• Přesná regulace proudu snižuje teplo motoru o až 50 % oproti starším analogovým driverům, což zabraňuje přehřívání v kontinuálním cyklu.
• Optická izolace signálů zvyšuje odolnost proti rušení v průmyslovém prostředí, kde jsou přítomny elektromagnetické interference z jiných zařízení.
• Automatické snížení proudu o polovinu po 200 ms nečinnosti šetří energii a prodlužuje životnost komponent.

Ve srovnání s jednoduchými analogovými drivry, jako je starší generace bez DSP, nabízí DM860Y lepší plynulost, což je klíčové pro aplikace vyžadující jemný pohyb, například v 3D tiskárnách nebo gravírovacích strojích.

Typické použití

• V CNC frézovacích strojích typu Shapeoko nebo X-Carve, kde zajišťuje přesný posun os pro obrábění materiálů s tolerancí pod 0,1 mm.
• V laserových řezačkách jako Glowforge, pro stabilní řízení pohybu hlavy při vysokých rychlostech bez ztráty kroků.
• V automatizačních linkách pro dávkovací stroje, kde podporuje opakované přesné cykly s minimálními vibracemi.

Produkt je vhodný pro stavitele CNC systémů, kteří potřebují robustní řešení pro motory s vyšším točivým momentem, ideálně v prostředích s proměnnými zátěžemi, kde se projeví jeho ochrany proti přepětí a podnapětí.

Krokový motor Nema 34 – kompatibilita a řízení

Tento driver podporuje dvoufázové krokové motory Nema 34 s proudem do 7.2A, což umožňuje integraci s modely jako 34HS46-6004S nebo podobnými, kde zajišťuje optimální výkon při napětí 36-110V DC nebo 18-80V AC.

• Podpora pulzního režimu s frekvencí do 200 kHz pro rychlé akcelerace v dynamických aplikacích.
• Nastavitelné mikrokroky od 400 do 40 000 pro jemnou kontrolu polohy bez potřeby reduktorů.
• Ochrany proti chybám, jako přepětí nad 110V nebo podnapětí pod 36V, chrání celý systém před poškozením.





Vstupní napětí:		AC18V~80V/DC 36V-110V
Výstupní proud:		2.4A ~ 7.2A
Kroky:		400-40000
Maximální impulsní vstup:		200kHz
Šířka impulsu:		2.5μs
Hmotnost:		630g



Často kladené dotazy

Je driver DM860Y kompatibilní s mým řídicím systémem?

Ano, podporuje standardní pulzní režim s opticky izolovanými vstupy, což umožňuje připojení k běžným kontrolerům jako GRBL, Mach3 nebo Arduino. Zkontrolujte pulzní frekvenci do 200 kHz a logický proud 7-15 mA.

Jaký je rozdíl mezi DM860Y a staršími verzemi driverů?

DM860Y využívá 32-bitovou DSP technologii pro hladší regulaci proudu a nižší teplo oproti analogovým modelům.

Jaké napájení potřebuje driver DM860Y?

Podporuje AC 18-80V nebo DC 36-110V, s doporučeným výkonem zdroje minimálně 300W pro plný proud 7.2A. Připojte plus a mínus libovolně, ale zajistěte stabilní napětí pro ochranu proti podnapětí.

Jak probíhá instalace a zapojení driveru?

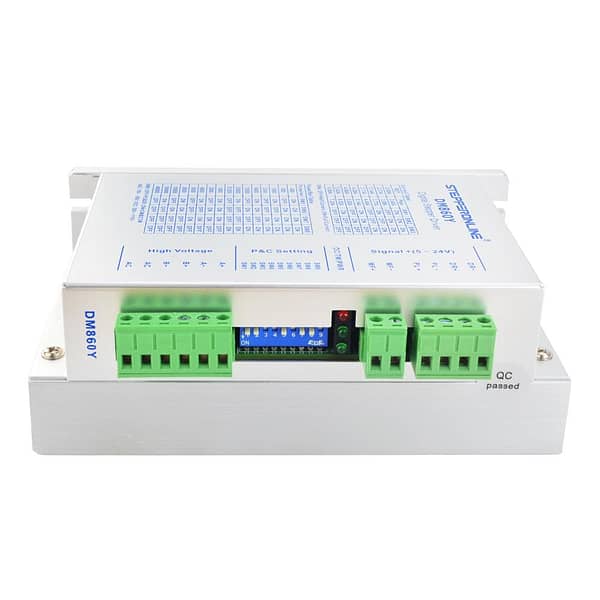

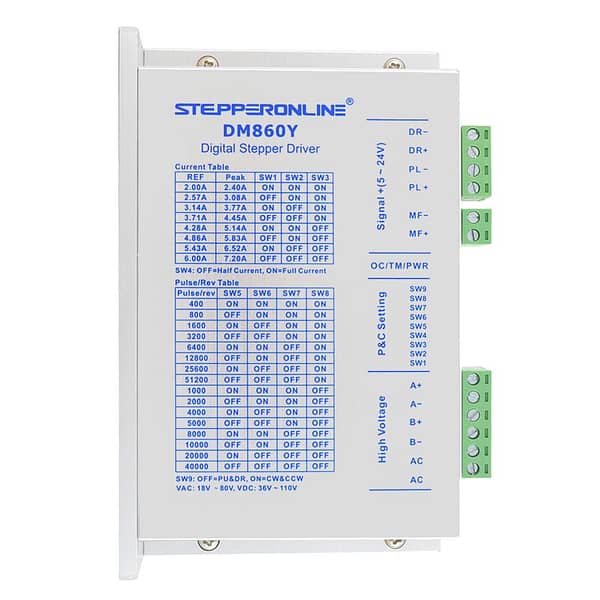

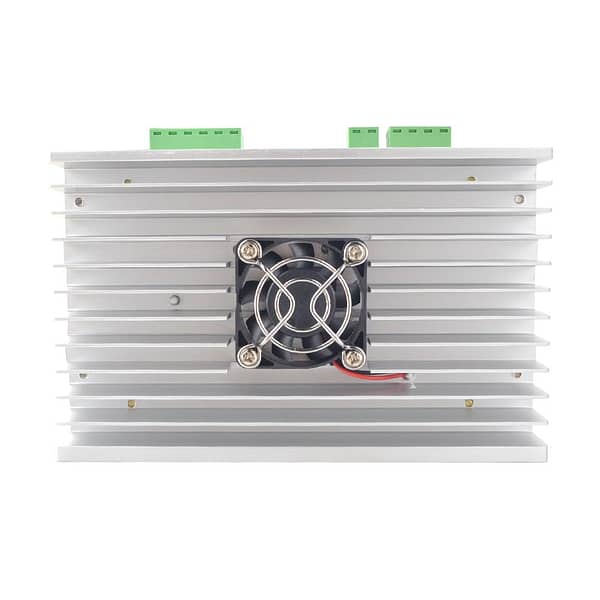

Připojte motor k výstupům A+, A-, B+, B-, signály PUL, DIR, ENA k řídicí jednotce a napájení k AC/DC vstupům. Nastavte DIP switche pro proud a mikrokroky podle manuálu, zajistěte chlazení.

Co dělat při chybě nebo alarmu na driveru?

LED indikuje chyby jako přepětí nebo zkrat; zkontrolujte napětí, zapojení motoru a teplotu. Resetujte odpojením napájení, pokud chyba přetrvává, ověřte kompatibilitu motoru s proudem do 7.2A.
