Digitální Driver DM860T pro Krokový Motor Nema 34

Digitální driver DM860T pro krokové motory NEMA 34

DM860T představuje plně digitální řídicí jednotku pro krokové motory velikosti NEMA 34, která zahrnuje DSP procesor pro optimalizaci pohybu. Slouží k přesnému řízení motorů v aplikacích vyžadujících vysoký točivý moment, jako jsou CNC frézky nebo robotické systémy, s klíčovou výhodou v automatické konfiguraci parametrů pro různé motory, což zjednodušuje nastavení.

Princip fungování spočívá v pokročilém algoritmu, který minimalizuje rezonance a zajišťuje plynulý pohyb i při vyšších rychlostech. Tato technologie analyzuje zpětnou vazbu z motoru v reálném čase, což zabraňuje ztrátám kroků a snižuje hluk a teplo oproti analogovým driverům, což je důležité pro dlouhodobou spolehlivost v průmyslovém prostředí.

Hlavní výhody digitální technologie DM860T

• Anti-resonance zajišťuje maximální točivý moment bez nestability v středním rozsahu otáček, což umožňuje přesnější pohyb v aplikacích jako CNC obrábění.
• Automatická redukce klidového proudu snižuje spotřebu energie a zahřívání motoru, prodlužuje životnost součástek.
• Podpora mikrokroků až do 51200 zvyšuje rozlišení pohybu, což vede k hladšímu chodu bez viditelných kroků.

V porovnání s analogovými drivery nabízí DM860T nižší hluk a lepší efektivitu, což je výhodné v prostředích, kde je potřeba minimalizovat vibrace, například v laboratorních zařízeních.

Typické použití

• V CNC frézovacích strojích jako Shapeoko nebo Prusa, kde zajišťuje přesné posuny os s vysokým točivým momentem.
• V robotických ramenech pro automatizaci, kde podporuje rychlé a přesné pohyby bez ztrát kroků.
• V lineárních systémech pro průmyslovou montáž, kde minimalizuje rezonance pro stabilní operace.

Produkt je vhodný pro inženýry a konstruktéry, kteří potřebují spolehlivé řízení motorů NEMA 34 v aplikacích s vyššími nároky na výkon, například při upgradu starších systémů na digitální technologii.

Krokový motor NEMA 34 – kompatibilita a řízení

DM860T je navržen pro 2-fázové a 4-fázové krokové motory NEMA 34, podporuje režimy PUL/DIR a CW/CCW s pulzním vstupem až 200 kHz. Kompatibilní s řídicími systémy jako Mach3 nebo GRBL, nabízí volič logického napětí 5V/24V pro snadnou integraci.

• Výstupní proud nastavitelný v 8 úrovních od 2.4A do 7.2A pro přizpůsobení specifickým motorům.
• Ochrana proti přepětí a přetížení chrání systém před poškozením.
• Soft-start zabraňuje náhlým skokům při zapnutí, což zvyšuje bezpečnost.



Vstupní napětí:		18-80VAC / 24-110VDC
Výstupní proud:		2.4A ~ 7.2A
Kroky:		400-51200
Maximální impulsní vstup:		200kHz
Šířka impulsu:		2.5μs
Hmotnost:		580g





Často kladené dotazy

Je DM860T kompatibilní s mým CNC řídicím systémem?

Ano, podporuje standardní režimy PUL/DIR a CW/CCW, což ho činí kompatibilním s systémy jako Mach3, LinuxCNC nebo GRBL. Pulzní vstup až 200 kHz zajišťuje rychlou odezvu.

Jaký je rozdíl mezi DM860T a staršími analogovými drivery?

DM860T používá DSP algoritmus pro nižší hluk, lepší točivý moment a automatickou konfiguraci, na rozdíl od analogových, které mají vyšší rezonance a manuální nastavení.

Jaké napájení potřebuje DM860T?

Vstupní napětí je 18-80VAC nebo 24-110VDC, s doporučením 36-60VDC pro NEMA 34 motory. Zajistěte stabilní zdroj s dostatečným výkonem pro maximální proud 7.2A.

Lze DM860T použít jako náhradu za starší driver?

Ano, je ideální pro upgrade analogových systémů díky vyšší efektivitě a ochranám.

Jak probíhá instalace a zapojení DM860T?

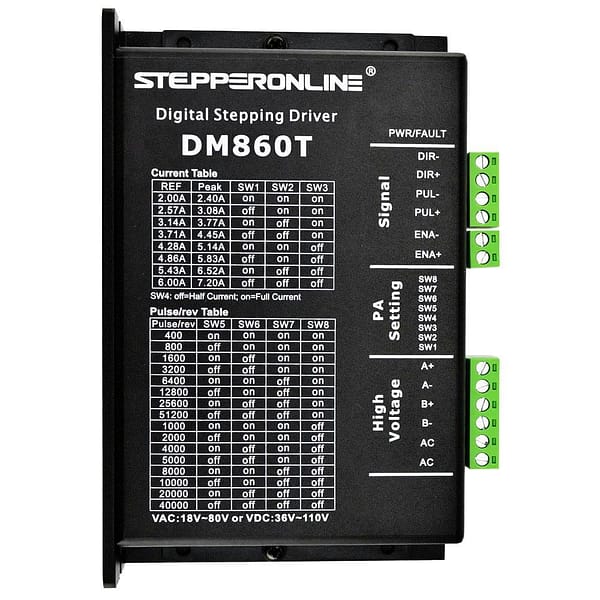

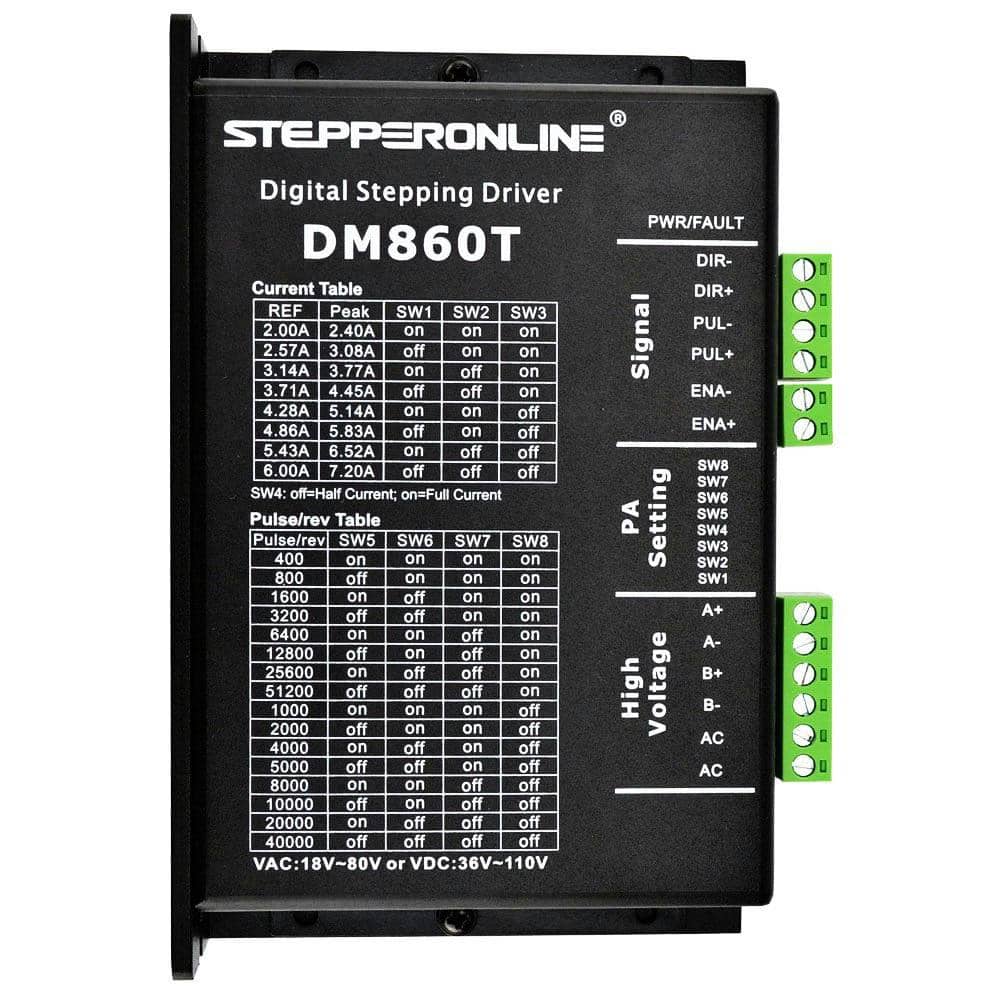

Zapojte motor do výstupů A+, A-, B+, B-, napájení do AC/DC vstupů a signály do PUL, DIR, ENA. Nastavte DIP switche pro proud a mikrokroky podle manuálu.

Jak DM860T ovlivňuje teplo a hluk motoru?

Díky anti-resonance a automatické redukci proudu snižuje zahřívání a vibrace, což je výhodné pro dlouhodobý provoz v uzavřených systémech.
