Nema 23 IP65 Voděodolný Krokový Motor 5A

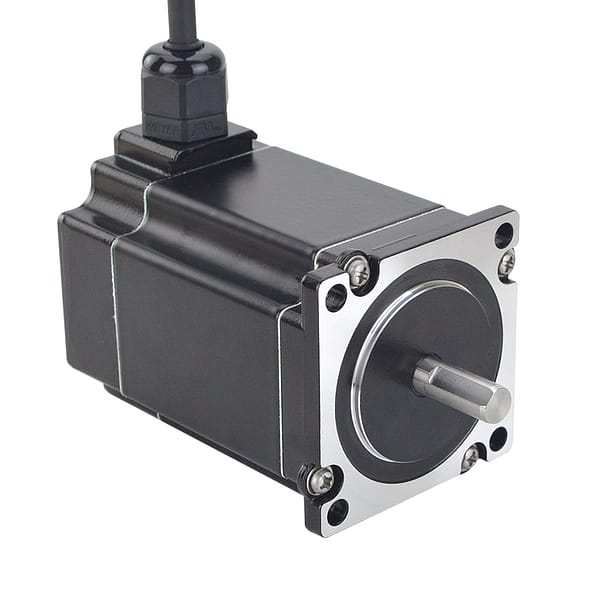

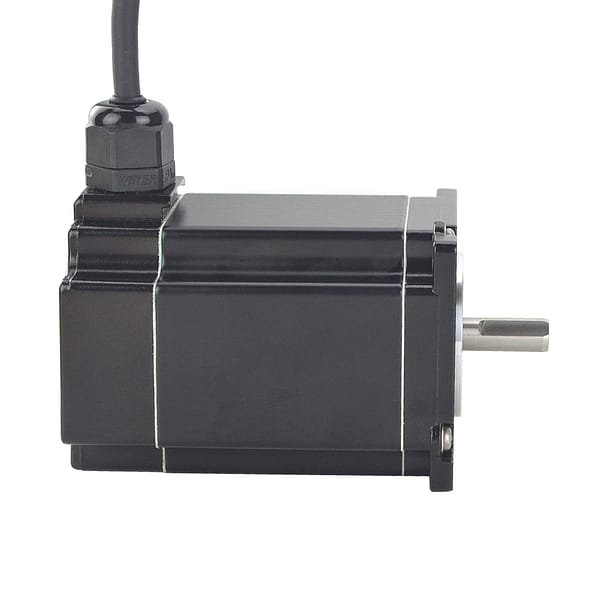

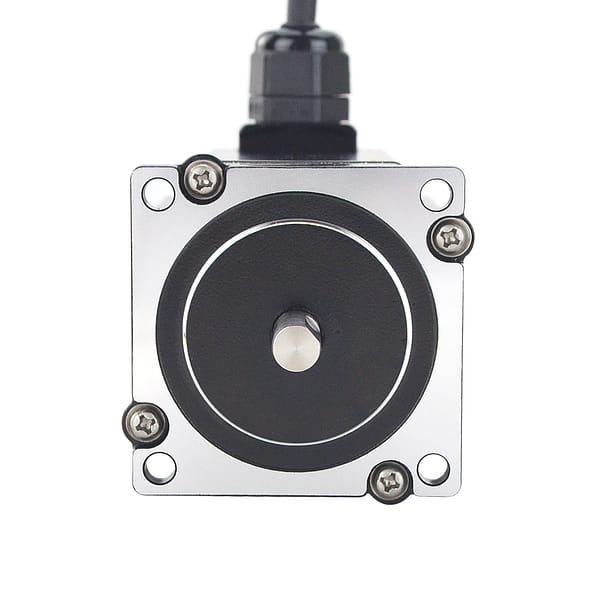

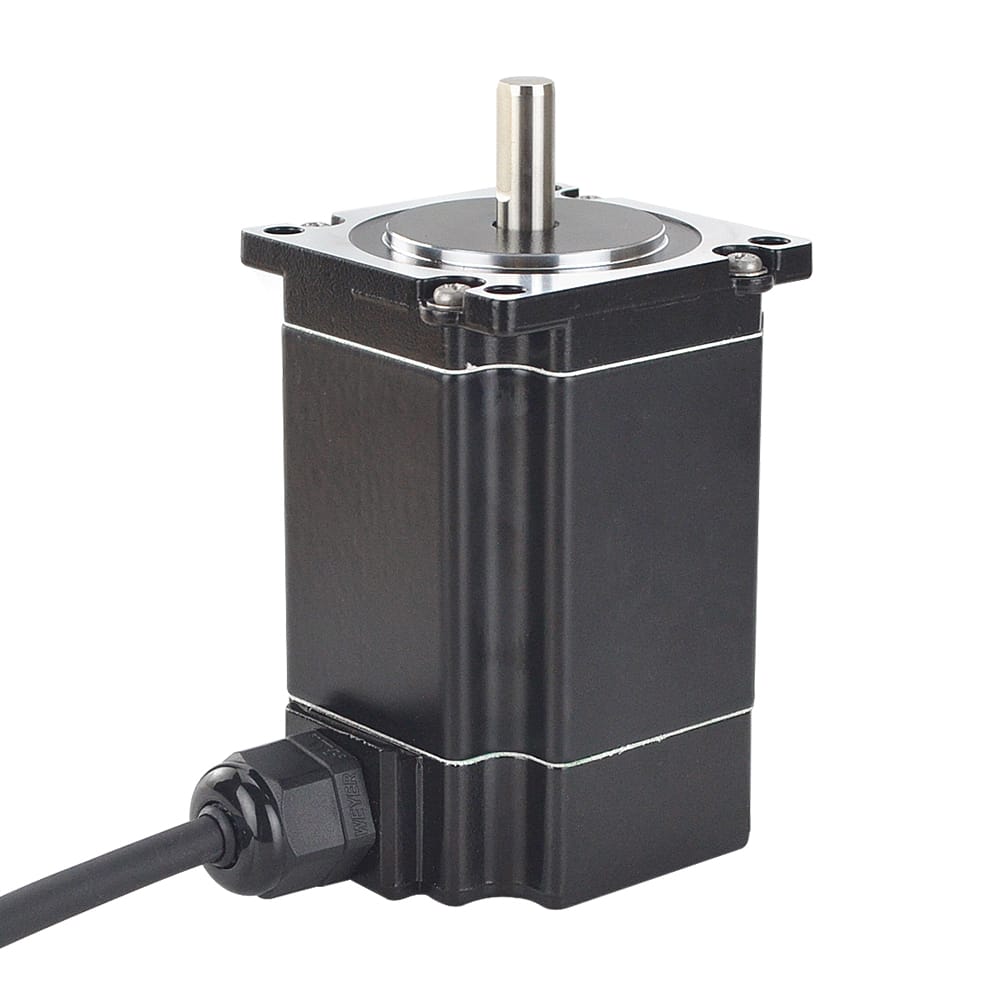

Nema 23 IP65 voděodolný krokový motor

Tento krokový motor řady Nema 23 s krytím IP65 obsahuje bipolární vinutí, které umožňuje dosažení točivého momentu 2Nm při proudu 5A na fázi. Slouží k přesnému řízení pohybu v zařízeních, kde je vystaven vlhkosti nebo prachu, jako jsou venkovní CNC systémy nebo průmyslové automaty. Klíčovou výhodou je jeho odolnost, která prodlužuje životnost v porovnání se standardními motory bez krytí.

Princip fungování spočívá v elektromagnetickém přepínání fází, což vytváří krokový pohyb s úhlem 1,8° na krok. Tato technologie zajišťuje vysokou přesnost polohování bez potřeby zpětné vazby, což je důležité pro aplikace vyžadující opakovatelnost, jako je řezání materiálů nebo přesné dávkování. Díky nízkému odporu vinutí 0,44Ω a indukčnosti 1,8mH se minimalizují ztráty tepla a zvyšuje se efektivita při vyšších rychlostech.

Hlavní výhody IP65 krytí a bipolární konstrukce

• Plná ochrana proti prachu a stříkající vodě z libovolného směru umožňuje použití v vlhkém prostředí, což snižuje riziko poruch a zvyšuje spolehlivost systému.
• Vysoký točivý moment 2Nm při proudu 5A poskytuje dostatečnou sílu pro pohon těžších os v CNC strojích, jako je například model Prusa i3 nebo vlastní stavby fréz.
• Nízká indukčnost vinutí zajišťuje rychlejší odezvu na pulzy, což zlepšuje dynamiku pohybu a snižuje vibrace při vysokých otáčkách.

Ve srovnání se standardními Nema 23 motory bez krytí nabízí tento model delší životnost v agresivním prostředí, jako je dřevozpracující průmysl nebo venkovní robotika, kde by běžné motory selhaly kvůli korozí nebo znečištění.

Typické použití

• V CNC frézovacích strojích typu Shapeoko nebo X-Carve, kde zajišťuje přesný pohyb os ve vlhkém prostředí dřevozpracujících dílen.
• V průmyslové automatizaci, například v balicích linkách nebo robotických ramenech, kde odolnost proti vodě umožňuje čištění zařízení bez rizika poškození.

Tento motor je vhodný pro konstruktéry CNC systémů, kteří potřebují spolehlivý pohon v náročných podmínkách, nebo pro upgrade existujících zařízení, kde standardní motory nestačí kvůli prostředí. Použijte ho, když je priorita odolnost a přesnost bez složité údržby.

Krokový motor – kompatibilita a řízení

Motor podporuje standardní bipolární zapojení s čtyřmi vodiči, což umožňuje připojení k řídicím driverům s pulzním vstupem. Je plně kompatibilní s digitálním driverem DM556T, který zvládá proud až 5,6A a napětí 20-50VDC, zajišťující optimální výkon bez přehřívání.

• Podpora mikrokrokování až do 25600 kroků/otáčku pro hladký pohyb bez vibrací.
• Kompatibilita s řídicími systémy jako GRBL nebo Mach3, kde pulzní frekvence dosahuje až 200kHz.
• Možnost paralelního nebo sériového zapojení v systémech s více motory pro synchronizovaný pohyb.





Příruba:		NEMA 23
Typ motoru:		Bipolární
Rozměry motoru:		57 x 57 x 85.8mm
Proud/fáze:		5A
Kroutící moment:		2Nm
Úhel kroku:		1.8°
Odpor vinutí:		0.44Ω
Indukčnost:		1.8mH ± 20%(1KHz)
Průměr hřídele:		8mm
Délka hřídele:		21mm
Délka kabelů:		1000mm
Hmotnost:		1100g
A	A-	B	B-
Černá	Zelená	Červená	Modrá







Často kladené dotazy

Je tento motor kompatibilní s mým řídicím systémem GRBL?

Ano, motor je plně kompatibilní s GRBL a podobnými systémy, protože podporuje standardní pulzní řízení PUL/DIR. Doporučujeme použít driver DM556T pro optimální nastavení proudu 5A a mikrokrokování.

Jaký je rozdíl mezi tímto IP65 modelem a standardním Nema 23 motorem?

IP65 verze nabízí ochranu proti prachu a stříkající vodě, což ji činí vhodnou pro vlhké prostředí, zatímco standardní modely mají pouze IP30. Technické parametry jako moment 2Nm a proud 5A zůstávají shodné, ale životnost je delší v náročných podmínkách.

Jaké napájení potřebuji pro tento motor?

Doporučujeme zdroj 24-48VDC s proudovou rezervou alespoň 10A pro jeden motor. Pro vyšší rychlosti použijte 48V, aby se minimalizovaly ztráty a zajistila maximální točivý moment při otáčkách nad 1000 RPM.

Můžu tento motor použít jako náhradu za starší Nema 23 v mé CNC frézce?

Ano, pokud váš stávající driver zvládne 5A, lze ho přímo nahradit. Pro upgrade doporučujeme zkontrolovat kompatibilitu s DM556T, který zajistí lepší kontrolu vibrací a vyšší přesnost oproti starším analogovým driverům.

Jak zapojit kabely tohoto motoru?

Kabely jsou označeny: černá (A+), zelená (A-), červená (B+), modrá (B-). Připojte je k odpovídajícím výstupům driveru. Délka kabelu 1000mm umožňuje flexibilní instalaci, ale pro delší vzdálenosti použijte stíněný kabel proti rušení.

Jak ovlivní IP65 krytí výkon motoru?

Krytí IP65 neovlivňuje elektrický výkon, ale zvyšuje tepelnou odolnost a chrání vinutí před vlhkostí. Motor dosahuje třídy izolace B (130°C), což umožňuje provoz v teplotách do 80°C bez snížení momentu.
