Napájecí Zdroj pro Krokové Motory 350W 48V 7.3A MEAN WELL

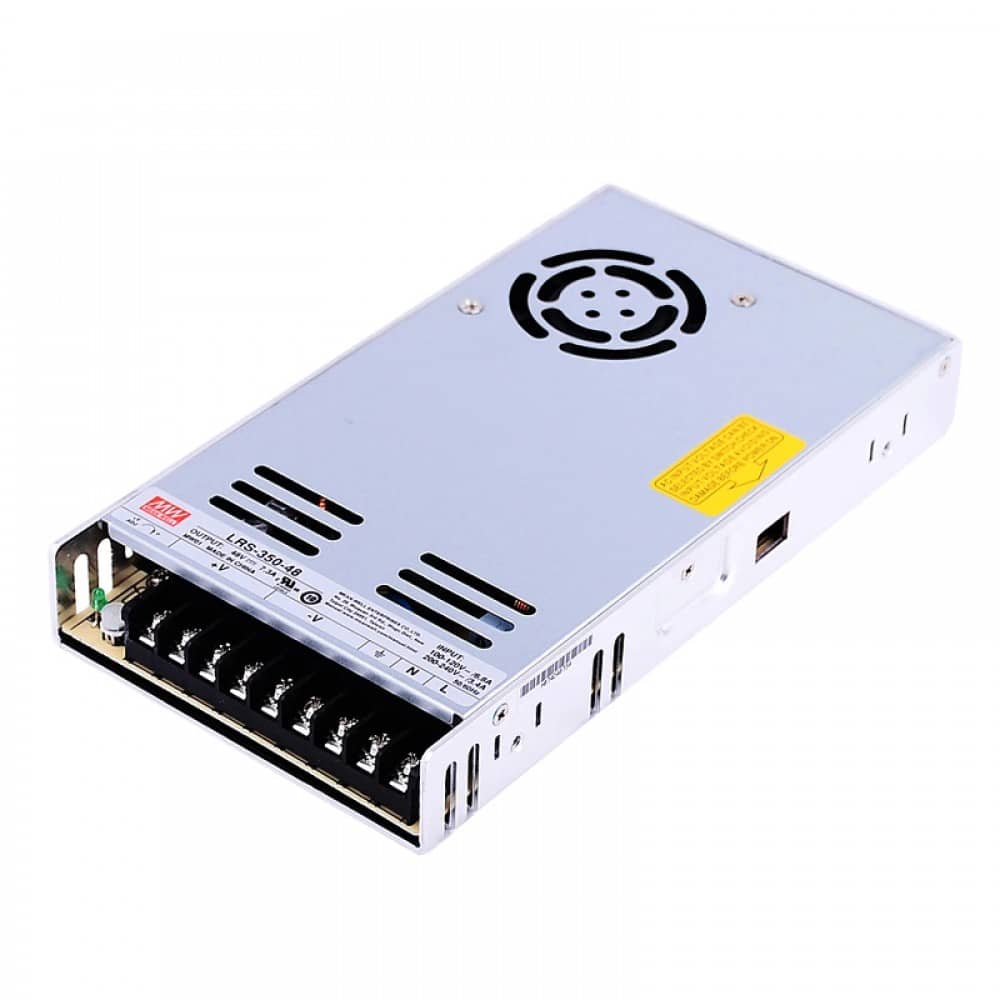

Napájecí zdroj MEAN WELL LRS-350-48 – stabilní napájení pro CNC systémy

Tento zdroj obsahuje jednovýstupový design s výkonem 350W, výstupním napětím 48V DC a maximálním proudem 7.3A, což umožňuje efektivní napájení krokových motorů v CNC zařízeních. Slouží k přeměně střídavého vstupního napětí na stejnosměrné, zajišťuje stabilní výkon bez kolísání, a jeho klíčovou výhodou je vysoká účinnost 89 %, která minimalizuje ztráty energie a teplo.

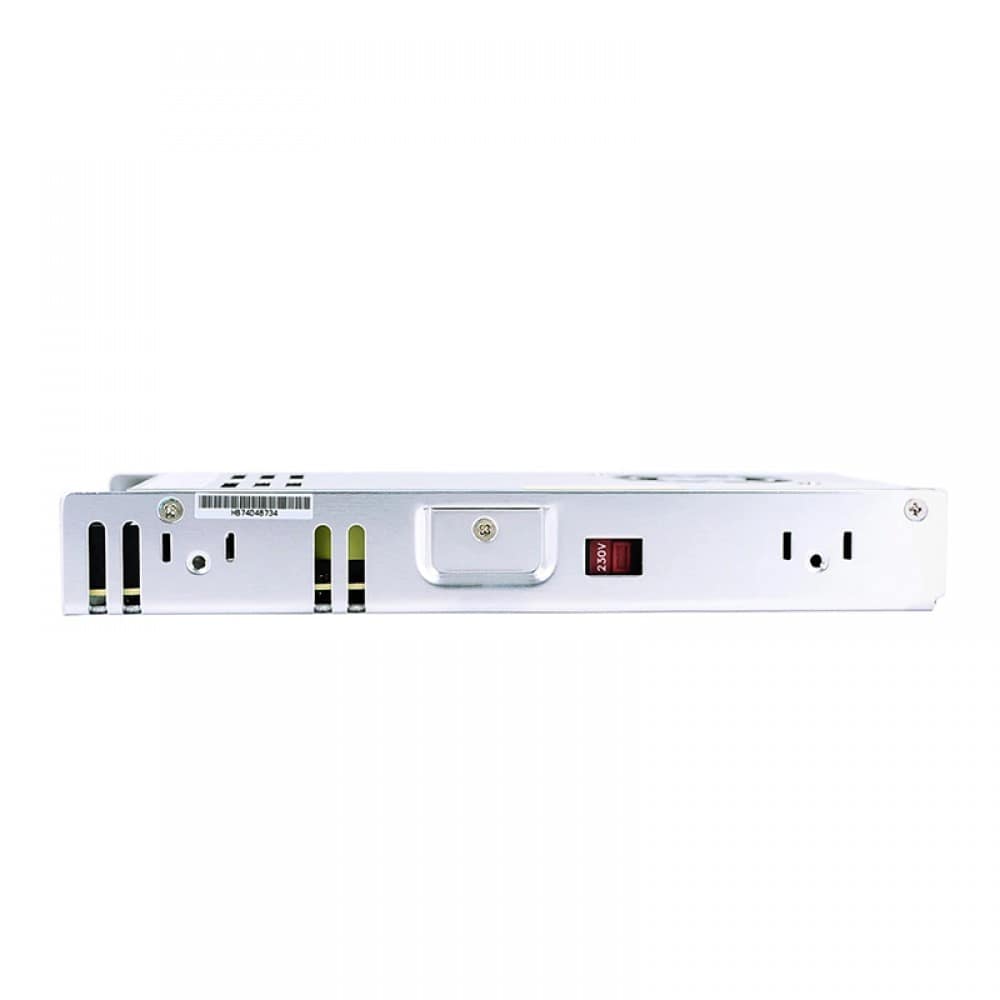

Princip fungování spočívá ve spínaném režimu, kde se vstupní napětí (90-132VAC nebo 180-264VAC volitelné přepínačem) převádí na vysokofrekvenční signál, transformuje a usměrňuje na stabilní 48V DC. To je důležité proto, že krokové motory vyžadují konzistentní napájení pro přesné krokování bez ztráty kroků, což zabraňuje chybám v pohybu os v CNC strojích.

Hlavní výhody spínaného napájecího zdroje

• Vysoká účinnost 89 % s nízkou spotřebou naprázdno pod 0.75W snižuje provozní náklady a teplotu zařízení, což prodlužuje životnost komponent.
• Ochrany proti zkratu, přetížení, přepětí a přehřátí automaticky chrání připojené motory a elektroniku před poškozením v případě poruchy.
• Vestavěný ventilátor s řízením ON-OFF zajišťuje aktivní chlazení jen při potřebě, což zvyšuje spolehlivost a snižuje hluk v klidovém režimu.

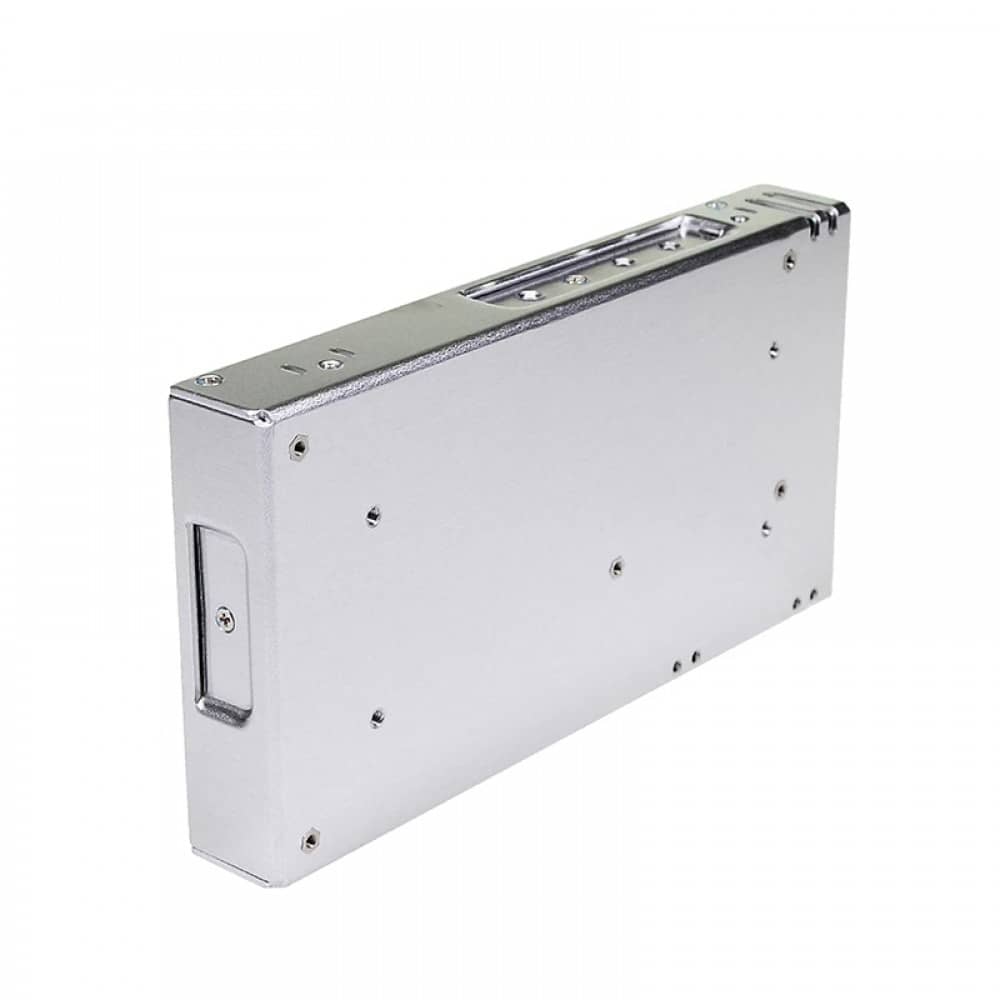

Ve srovnání s lineárními zdroji je tento spínaný model kompaktnější s profilem 1U (30 mm výšky) a odolnější vůči vibracím až 5G, což ho činí vhodným pro průmyslové prostředí, kde lineární zdroje selhávají kvůli vyšším ztrátám.

Typické použití

• V CNC frézách jako napájení pro krokové motory NEMA 23 nebo 24, kde zajišťuje plynulý pohyb os při obrábění materiálů.
• V 3D tiskárnách pro stabilní napájení motorů extruderu a os, což minimalizuje artefakty v tisku způsobené kolísáním napětí.
• V automatizovaných strojích pro průmyslovou montáž, kde podporuje řízení motorů v cyklech s vysokým zatížením.

Produkt je vhodný pro hobbyisty i profesionály stavějící CNC systémy, kde je potřeba spolehlivé napájení bez složitého chlazení; použijte ho, když vaše aplikace vyžaduje vysoký proud při 48V pro více motorů současně.



Výstup:		48V DC 7.3A
Vstup:		90V~132V/180V~264VAC
Výkon:		350.4W
Ochrany:		Zkrat, přetížení, přepětí, přehřátí
Certifikace:		ISO, CE, IEC/UL 62368-1
Účinnost:		89%
Spotřeba naprázdno:		<0.75W





Často kladené dotazy

Je tento zdroj kompatibilní s řídicím driverem DM542T?

Ano, zdroj MEAN WELL LRS-350-48 je plně kompatibilní s DM542T, který podporuje vstupní napětí 20-50V DC. Poskytuje stabilní 48V pro optimální výkon motorů NEMA 17-24 bez rizika podnapětí nebo přetížení.

Jaký je rozdíl mezi tímto modelem a nižšími variantami jako LRS-200?

LRS-350-48 má vyšší výkon 350W oproti 200W u LRS-200, což umožňuje napájet více motorů současně. Navíc má vestavěný ventilátor pro lepší chlazení při plném zatížení, zatímco nižší modely spoléhají na pasivní chlazení.

Jaké jsou technické požadavky na napájení?

Zdroj vyžaduje vstup 90-132VAC nebo 180-264VAC (volitelné přepínačem), frekvenci 47-63Hz. Výstup je 48V DC 7.3A; doporučujeme použít kvalitní kabely s průřezem minimálně 1.5 mm² pro minimalizaci ztrát.

Může tento zdroj nahradit starší lineární zdroj v mém CNC stroji?

Ano, spínaný zdroj LRS-350-48 je efektivnější náhradou za lineární modely díky vyšší účinnosti a nižším ztrátám. Při upgradu zkontrolujte kompatibilitu napětí motorů a přidejte filtr proti šumu, pokud je potřeba.

Jak probíhá praktická instalace a zapojení?

Zapojte vstupní kabely do terminálů AC (L, N, GND), výstup do +V a -V. Umístěte zdroj do ventilovaného prostoru, přepněte na správný vstupní rozsah a připojte k driveru jako DM542T. Doporučujeme použít pojistky na vstupu pro bezpečnost.

Jak ovlivní tento zdroj výkon mého CNC systému?

Díky stabilnímu výstupu 48V minimalizuje kolísání, což zvyšuje přesnost krokových motorů. Při plném zatížení zajišťuje dostatek proudu pro rychlé akcelerace, což zlepšuje celkovou efektivitu stroje v aplikacích jako frézování.
