Nema 17 Krokový Motor 0.3A 16Ncm Oboustranná Hřídel

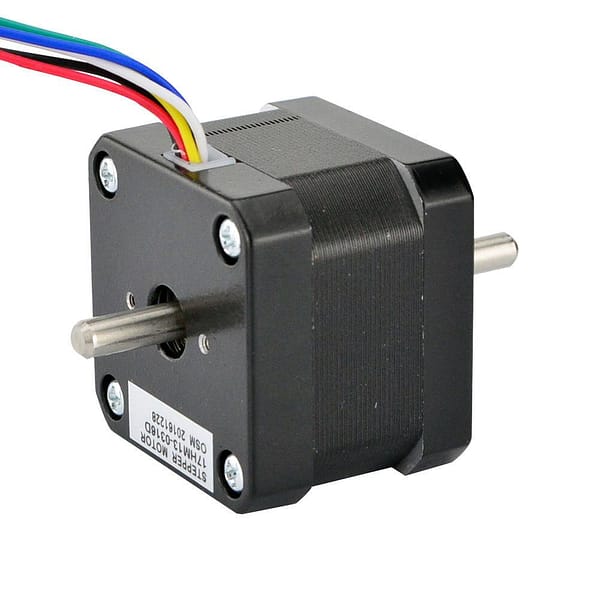

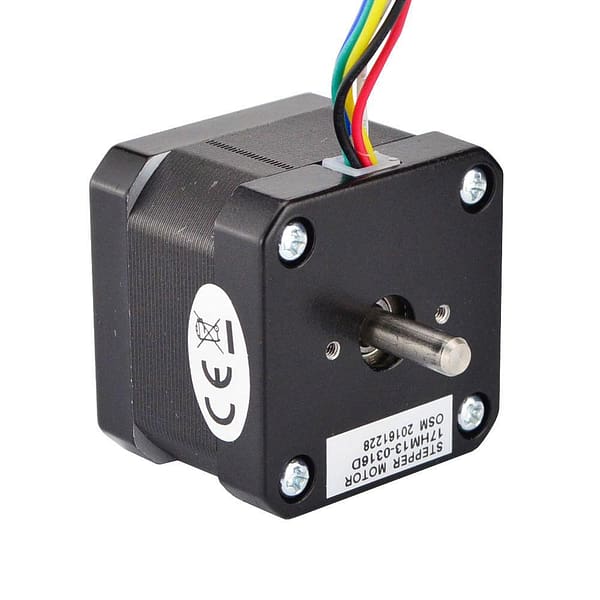

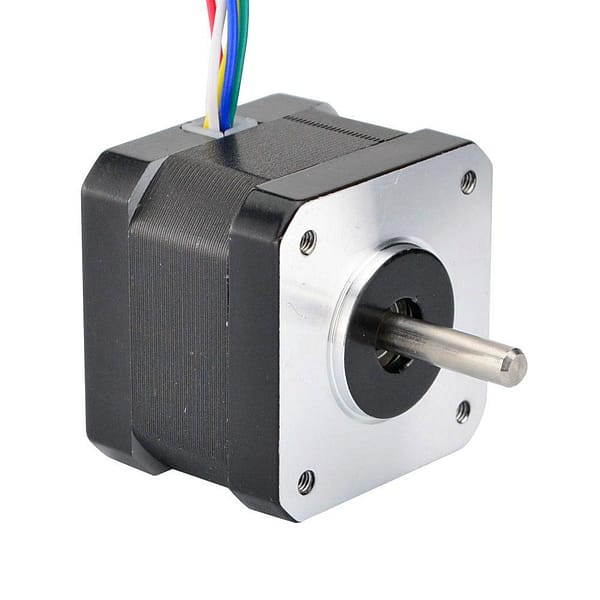

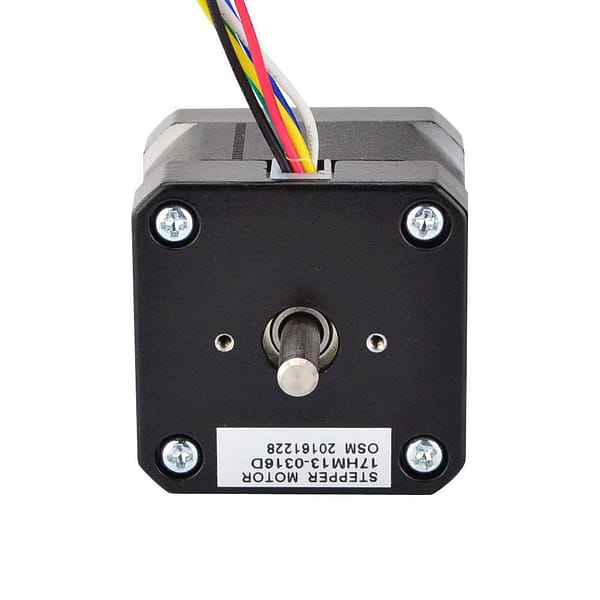

Dvouhřídelový unipolární krokový motor Nema 17

Tento motor modelu 17HM13-0316D obsahuje unipolární vinutí s šesti vodiči, což umožňuje flexibilní zapojení v unipolárním nebo bipolárním módu. Slouží k přesnému polohování v zařízeních vyžadujících nízký kroutící moment 16 Ncm, jako jsou malé CNC frézky nebo 3D tiskárny, kde dvouhřídelová konstrukce usnadňuje montáž snímačů nebo ručního ovládání. Klíčovou výhodou je nízký proud 0.3 A, který snižuje spotřebu energie a teplo, ideální pro dlouhodobý provoz v omezených prostorech.

Princip fungování spočívá v elektromagnetickém krokování s úhlem 0.9° na krok, což znamená 400 kroků na otáčku oproti standardním 1.8° motorům s 200 kroky. Tato vyšší rozlišovací schopnost zlepšuje přesnost pohybu bez potřeby reduktorů, protože minimalizuje vibrace a zvyšuje hladkost pohybu v aplikacích jako je laserové gravírování. Důležité je to zejména v systémech, kde se vyžaduje vysoká opakovatelnost polohy bez ztráty kroků při nízkých rychlostech.

Hlavní výhody unipolární technologie v krokových motorech

• Nízký proud 0.3 A snižuje ohřev motoru a umožňuje použití jednodušších driverů bez nutnosti chlazení, což prodlužuje životnost v kontinuálním provozu.
• Dvouhřídelová konstrukce umožňuje připojení enkodéru na zadní hřídel pro zpětnou vazbu, čímž se zvyšuje přesnost v otevřených smyčkách na úroveň closed-loop systémů bez dodatečných komponent.
• Vysoká indukčnost 36 mH zajišťuje stabilní kroutící moment při vyšších frekvencích impulsů, což brání ztrátě kroků v dynamických aplikacích jako je rychlé posouvání v CNC.

Ve srovnání s bipolárními motory stejné velikosti nabízí tento unipolární model nižší spotřebu, ale o něco menší maximální moment – 16 Ncm oproti typickým 40-50 Ncm u bipolárních variant. To ho činí vhodným pro lehké osy, kde není potřeba vysoká síla, ale priorita je na přesnosti a energetické efektivitě.

Typické použití

• V 3D tiskárnách jako Prusa i3 nebo Ender 3 pro pohon extruderu nebo Z-osy, kde nízký moment a přesný krok zajišťují hladký tisk bez vibrací.
• V malých CNC frézách nebo laserech pro přesné polohování nástroje, kde dvouhřídel umožňuje integraci optického snímače pro kalibraci.
• V hobby robotice, například v ramenech robotů nebo kamerových panelech, kde nízký proud umožňuje bateriový provoz bez rychlého vybití.

Tento motor je vhodný pro začátečníky i pokročilé stavitele, kteří potřebují spolehlivý pohon v systémech s nízkými požadavky na sílu, například v DIY projektech nebo prototypování. Použijte ho, když chcete minimalizovat teplo a spotřebu v kompaktních zařízeních.

Řídicí jednotka – kompatibilita a řízení

Řídicí jednotka jako DM320T podporuje proud od 0.3 A do 2.2 A a je plně kompatibilní s tímto motorem díky nastavitelnému mikrosteppingu až 12800 kroků. Umožňuje přesné řízení přes standardní impulsy PUL/DIR, s ochranou proti přehřátí a zkratům.

• Podpora unipolárního i bipolárního zapojení díky 6 vodičům, což flexibilně přizpůsobí motor různým driverům.
• Anti-rezonanční technologie v driveru eliminuje vibrace v rozsahu 600-1000 Hz, což zlepšuje přesnost při středních rychlostech.
• Napájecí rozsah 10-30 VDC umožňuje integraci s běžnými zdroji v CNC systémech bez dodatečných transformátorů.



Příruba:			NEMA 17
Typ motoru:			Unipolární
Rozměry motoru:			42 x 42 x 34mm
Proud/fáze:			0.31/0.22 A
Kroutící moment			16Ncm
Úhel kroku:			0.9°
Odpor vinutí:			38.5Ω
Indukčnost:			36mH ± 20%(1KHz)
Průměr hřídele:			5mm
Délka hřídele:			Přední: 20mm / Zadní: 13mm
Délka kabelů			500mm
Hmotnost			280g
A	O	A-	B	O-	B-
Černá	Žlutá	Zelená	Červená	Bílá	Modrá





Často kladené dotazy

Je tento motor kompatibilní s řídicím systémem GRBL nebo Mach3?

Ano, motor je plně kompatibilní s GRBL, Mach3 i jinými systémy díky standardním signálům PUL/DIR. Použijte driver jako DM320T pro nastavení proudu na 0.3 A a mikrosteppingu pro vyšší přesnost.

Jaký je rozdíl mezi unipolární a bipolární variantou tohoto motoru?

Unipolární varianta má šest vodičů a nižší proud 0.3 A, což snižuje teplo, ale nabízí menší moment 16 Ncm oproti bipolárním modelům s typicky 40 Ncm. Unipolární je vhodnější pro lehké aplikace s jednodušším zapojením.

Jaké napájení potřebuji pro tento motor?

Motor je řízen proudem 0.3 A, takže použijte driver s napájecím rozsahem 10-30 VDC. Nepoužívejte fixní 12 V bez regulace, aby nedošlo k přehřátí; ideálně kombinujte se zdrojem 24 V pro optimální výkon.

Lze tento motor použít jako náhradu za standardní 1.8° Nema 17 v 3D tiskárně?

Ano, jako upgrade pro vyšší přesnost díky 0.9° kroku. Nahradí motory v Ender 3 nebo Prusa MK3 na Z-ose, kde zlepší vrstvení, ale ověřte kompatibilitu s driverem – použijte DM320T místo A4988 pro lepší regulaci proudu.

Jak zapojit šest vodičů tohoto motoru?

Pro unipolární mód: Černá (A), Žlutá (A-), Zelená (B), Modrá (B-), s centrálními vodiči (Červená, Bílá) spojenými. Pro bipolární: Ignorujte centrální vodiče a spojte fáze A a B. Použijte schéma v manuálu driveru DM320T pro bezpečné zapojení.

Proč je tento motor vhodný pro hobby projekty?

Díky nízkému proudu a teplu je ideální pro bateriové nebo kompaktní projekty jako robotická ramena. Dvouhřídel umožňuje přidat enkodér pro zpětnou vazbu, což zvyšuje přesnost bez složitého hardware.
