Digitální Driver DM320T pro Krokové Motory Nema 8, 11, 14, 16, 17

Digitální driver DM320T – řízení malých krokových motorů

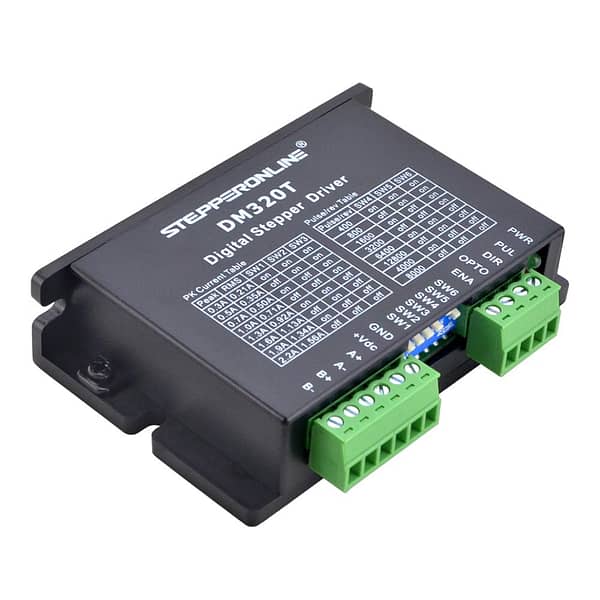

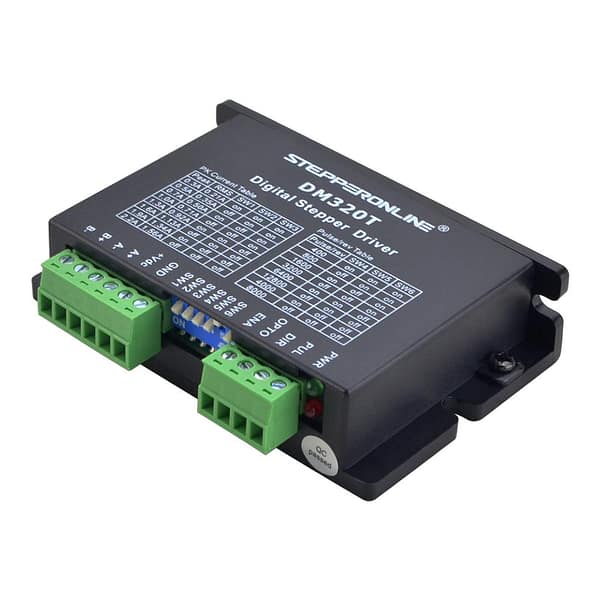

Driver DM320T je kompaktní digitální řadič určený pro dvoufázové krokové motory velikosti NEMA 8, 11, 14, 16 a 17. Nabízí výstupní proud nastavitelný v rozsahu 0.3 až 2.2 A a pracuje s napájecím napětím 10-30 V DC. Díky pokročilému algoritmu řízení zajišťuje plynulý a tichý chod motoru i při vysokém mikrokrokování.

DM320T využívá technologii digitálního zpracování signálu s funkcí anti-rezonance, která aktivně potlačuje vibrace typické pro krokové motory v určitých otáčkách. Driver automaticky rozpozná připojený motor a optimalizuje parametry řízení pro maximální točivý moment. Výsledkem je stabilní provoz bez nutnosti složitého ladění.

Hlavní výhody digitálního driveru DM320T

• Anti-rezonanční algoritmus eliminuje vibrace a hluk při středních otáčkách
• Automatická identifikace motoru zjednodušuje instalaci bez nutnosti manuálního nastavování parametrů
• Mikrokrokování až 12800 kroků na otáčku zajišťuje vysokou přesnost polohování
• Opticky izolované vstupy chrání řídicí elektroniku před rušením
• Automatické snížení proudu v klidu redukuje zahřívání motoru i driveru

Ve srovnání s analogovými drivery řady A4988 nebo DRV8825, které jsou běžné v hobby 3D tiskárnách, poskytuje DM320T výrazně tišší provoz a vyšší spolehlivost. Je vhodný jako upgrade pro uživatele, kteří chtějí eliminovat charakteristický pískavý zvuk krokových motorů nebo potřebují vyšší proudové zatížení.

Typické použití

• Upgrady 3D tiskáren Ender 3, Prusa MK3 nebo Voron pro tišší provoz
• Malé CNC gravírovací a frézovací stroje s motory NEMA 17
• Laboratorní a měřicí přístroje vyžadující přesné polohování
• DIY automatizace, posuvné systémy a robotické projekty
• Laserové řezačky a plotry s krokovými motory

DM320T je ideální volbou pro bastlíře i profesionály, kteří pracují s menšími krokovými motory a požadují spolehlivý provoz bez kompromisů. Hodí se všude tam, kde standardní integrované drivery na základních deskách nestačí výkonem nebo tichostí.

Řízení a kompatibilita

Driver přijímá standardní signály STEP/DIR (PUL/DIR) a je kompatibilní s většinou řídicích systémů včetně Arduino, GRBL, Mach3, LinuxCNC a průmyslových PLC. Maximální vstupní frekvence 60 kHz umožňuje rychlé pohyby i při vysokém mikrokrokování.

• 8 úrovní mikrokrokování nastavitelných DIP přepínači (400-12800 kroků/otáčku)
• 8 úrovní proudu (0.3-2.2 A peak) pro přizpůsobení různým motorům
• Ochrana proti přepětí a nadproudu prodlužuje životnost

Propojení s řídicí deskou vyžaduje pouze tři signálové vodiče (STEP, DIR, ENABLE) a napájení. Driver lze kombinovat s motory od různých výrobců, díky automatické kalibraci není nutné složité nastavování.



Vstupní napětí:		10 ~ 30VDC
Výstupní proud:		0.3 ~ 2.2A /1.6 RMS/
Kroky:		400 – 12800
Maximální impulsní vstup:		60kHz
Šířka impulsu:		7.5μs
Hmotnost:		90g





Často kladené dotazy

Mohu driver DM320T použít s Arduino nebo GRBL?

Ano, DM320T je plně kompatibilní s Arduino, GRBL, Mach3, LinuxCNC i průmyslovými PLC. Používá standardní STEP/DIR rozhraní, takže stačí propojit signálové vodiče PUL+, PUL-, DIR+, DIR- a případně ENABLE.

Jaký je rozdíl mezi DM320T a drivery A4988 nebo TMC2209?

DM320T je externí digitální driver s vyšším maximálním proudem (2.2 A vs. 1.5-2 A), pokročilou anti-rezonanční funkcí a robustnější konstrukcí. Na rozdíl od integrovaných driverů na základních deskách 3D tiskáren nabízí lepší chlazení a tišší provoz při vyšší zátěži.

Jaké napájení potřebuji pro DM320T?

Driver vyžaduje stejnosměrné napájení 10-30 V DC. Pro motory NEMA 17 je optimální napětí 24 V, pro menší motory NEMA 8 a 11 postačí 12-15 V. Doporučujeme spínaný zdroj s dostatečnou proudovou rezervou.

Lze DM320T použít jako náhradu za starší analogový driver?

Ano, DM320T je přímá náhrada za starší drivery řady TB6600 nebo M542 v aplikacích s menšími motory. Nabízí lepší výkon, tišší chod a jednodušší nastavení. Zapojení je kompatibilní se standardním STEP/DIR rozhraním.

Jak nastavím proud a mikrokroky na DM320T?

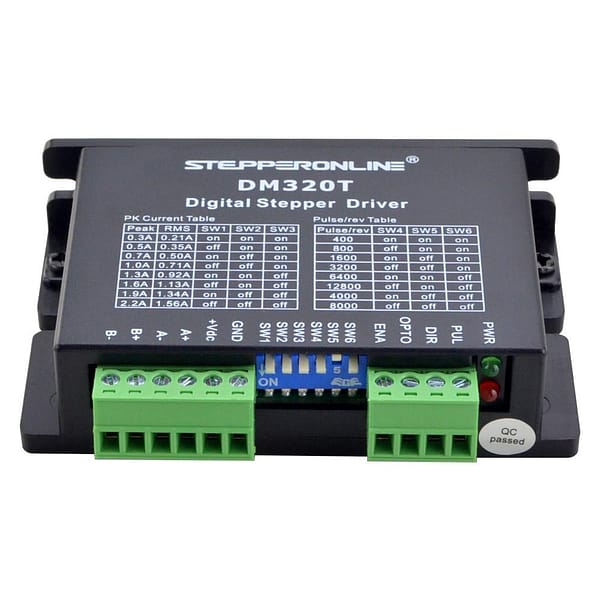

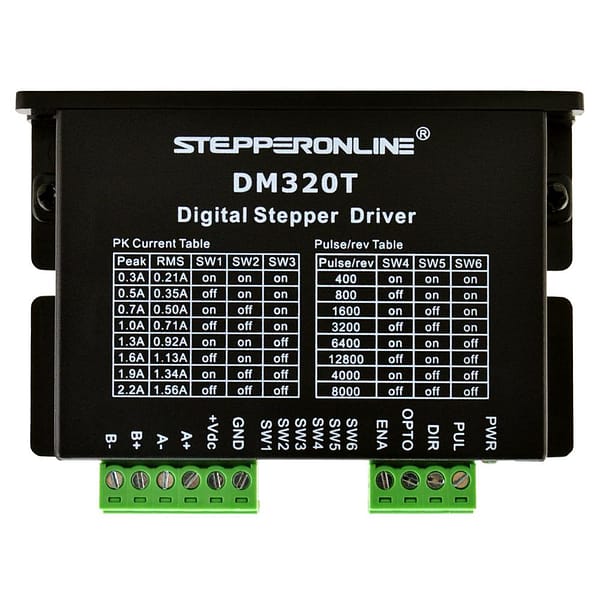

Nastavení se provádí pomocí DIP přepínačů na boku driveru. Tabulka kombinací je uvedena v manuálu a na štítku driveru. Pro většinu motorů NEMA 17 doporučujeme proud 1.5-2.0 A a mikrokrokování 1600 nebo 3200 kroků/otáčku.

Potřebuje driver aktivní chlazení?

Při provozu do 70 % maximálního proudu a teplotě okolí do 40 °C postačí pasivní chlazení. Při vyšším zatížení nebo v uzavřených skříních doporučujeme přidat malý ventilátor nebo zajistit proudění vzduchu.
