Napájecí Zdroj pro Krokové Motory 350W 60V 5.8A

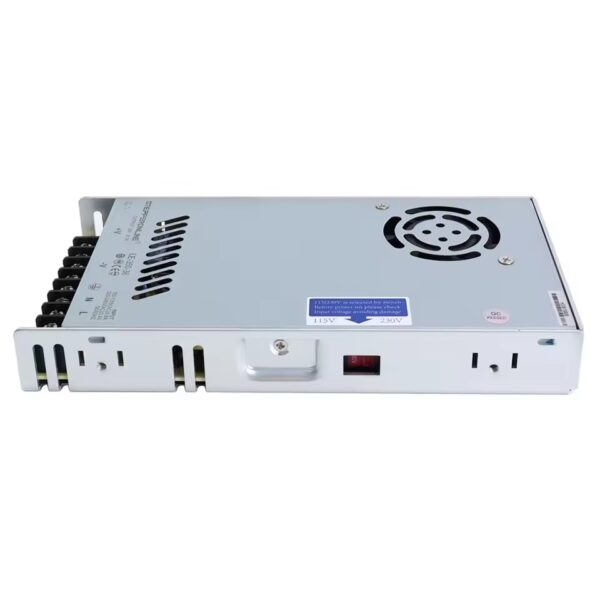

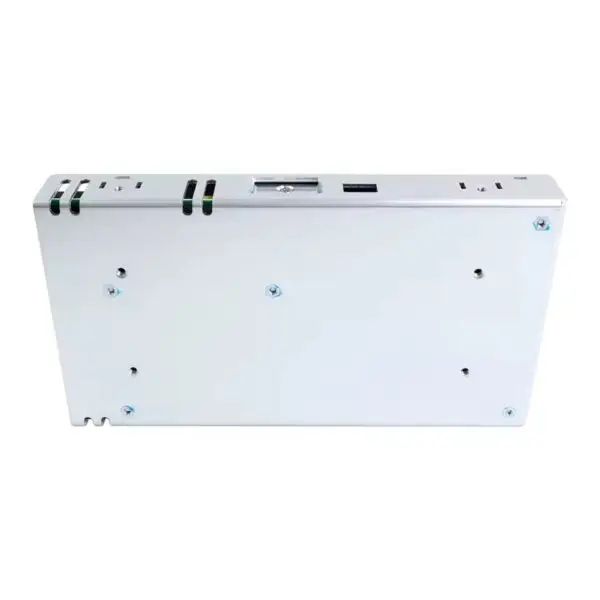

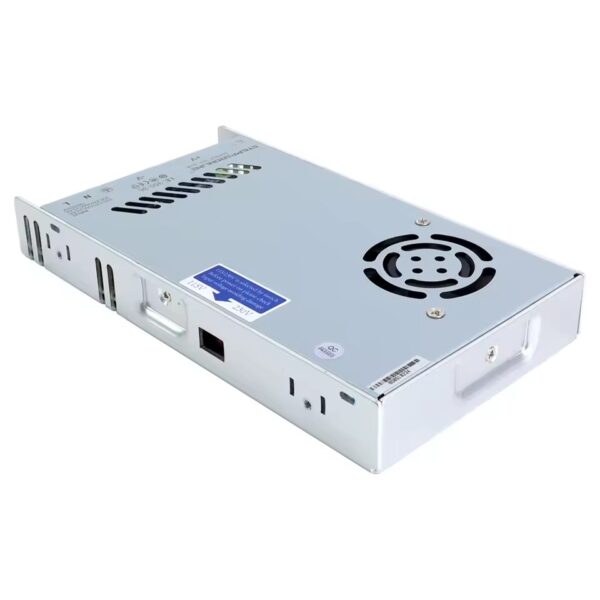

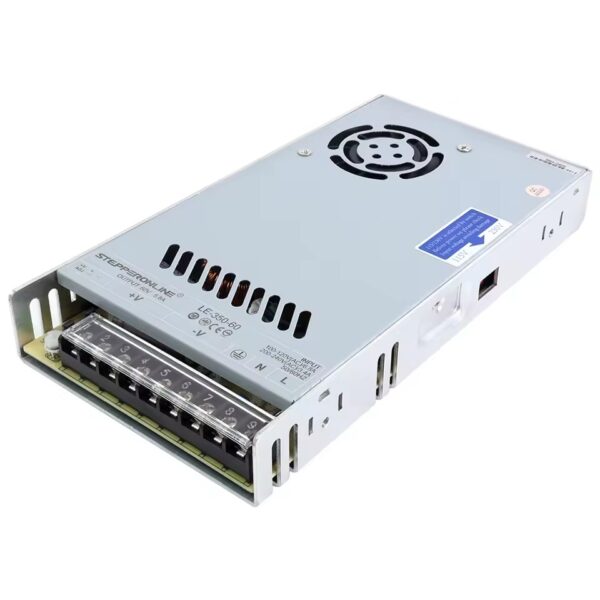

Napájecí zdroj LE-350-60

Tento spínaný napájecí zdroj LE-350-60 je navržen pro poskytování stabilního výstupu 60V při proudu 5.8A a celkovém výkonu 350W. Obsahuje interní EMI filtr, velký výstupní kondenzátor a vestavěný ventilátor pro chlazení, což umožňuje spolehlivý chod v náročných aplikacích jako CNC routery nebo krokové motory. Klíčovou výhodou je jeho ultra-tenký design s rozměry 215x115x30mm, který usnadňuje integraci do kompaktních zařízení.

Zdroj funguje na principu spínaného měniče, který převádí vstupní střídavé napětí 115/230VAC na stejnosměrný výstup s vysokou účinností a nízkým teplotním nárůstem. Tento princip minimalizuje ztráty tepla oproti lineárním zdrojům, což je důležité pro dlouhodobý provoz v průmyslovém prostředí, kde se snižuje riziko selhání komponent.

Hlavní výhody spínaného napájecího zdroje

• Vysoká účinnost s nízkými ztrátami, což umožňuje nižší spotřebu energie a menší teplotní namáhání okolních součástek v systému.
• Interní ochrany proti nadproudu, přepětí, zkratu a přehřátí, které automaticky odpojí výstup při překročení limitů a zabrání poškození připojených motorů.
• Kompatibilita s širokým rozsahem vstupního napětí ±20%, což zajišťuje stabilní provoz i při kolísání sítě v českých podmínkách.

Ve srovnání s levnějšími lineárními zdroji nabízí tento model lepší regulaci napětí a nižší hmotnost 720g, což je výhodné pro mobilní nebo vestavěné aplikace v automatizaci.

Typické použití

• V CNC routerech jako Shapeoko nebo WorkBee, kde zajišťuje napájení několika krokových motorů současně pro přesné pohyby os.
• V 3D tiskárnách typu pro stabilní pohon extruderu a osových motorů s vyšším napětím pro rychlejší tisk.
• V průmyslové automatizaci, například v servo systémech nebo robotických ramenech, kde je potřeba vysoký výkon bez kolísání.

Produkt je vhodný pro hobbyisty i profesionály stavějící vlastní CNC zařízení, kde je důležitá spolehlivost napájení. Použijte ho, když potřebujete vyšší napětí pro motory NEMA 23 nebo 34, aby se dosáhlo lepšího krouticího momentu bez ztráty kroku.

Napájecí zdroj – kompatibilita a řízení

Tento zdroj je plně kompatibilní s digitálním driverem DM542T pro krokové motory NEMA 17, 23 a 24, který podporuje napětí až 50V, ale lze jej bezpečně používat s regulací. Podporuje přímé připojení k řídicím systémům jako Arduino nebo GRBL, s vestavěnými ochranami pro bezpečné řízení.

• Výstupní napětí 60V pro optimální výkon motorů s vyšším krouticím momentem při vysokých otáčkách.
• Možnost nastavení proudu až 5.8A, což umožňuje napájení až tří motorů současně v typickém CNC setupu.



Hmotnost:

Výstup:		60V 5.8A
Vstup:		115/230VAC±20%
Ochrany:		Nadproud, přepětí, zkrat, přehřátí
Rozměry:		215 x 115 x 30mm
Hmotnost:		720g





Často kladené dotazy

Jaký je rozdíl mezi tímto zdrojem a verzí s nižším výkonem?

Tento model má výkon 350W oproti nižším variantám jako 200W, což umožňuje napájení více motorů současně. Navíc má lepší chlazení ventilátorem a rozšířené ochrany proti nadproudu.

Jaké jsou technické požadavky na napájení tohoto zdroje?

Vstupní napětí je 115/230VAC ±20% při frekvenci 47-63Hz, s proudem kolem 4A při 115V. Doporučujeme stabilní síťovou zásuvku a uzemnění pro minimalizaci EMI rušení.

Lze tento zdroj použít jako náhradu za starší lineární zdroj?

Ano, je ideální upgrade díky vyšší účinnosti a nižším ztrátám tepla. Při výměně zkontrolujte výstupní napětí a proud, aby odpovídalo vašim motorům, např. v CNC systémech.

Jak probíhá praktická instalace a zapojení?

Připojte vstup k síti 230V, výstup k driveru motorů pomocí šroubových terminálů. Zajistěte dobré větrání pro ventilátor a použijte pojistku na vstupu pro bezpečnost.
