Oboustranná Výstupní Hřídel pro Šnekovou Převodovku

Oboustranná výstupní hřídel pro šnekové převodovky NMRV30

Tato oboustranná výstupní hřídel (model RV30-AB) je náhradní díl určený pro šnekové převodovky řady NMRV30 a NMRVS30. Umožňuje rozšířit konfiguraci převodovky o druhý výstup, což otevírá možnosti pro pohon dvou nezávislých mechanismů z jednoho motoru nebo pro přidání enkodéru na volný konec hřídele.

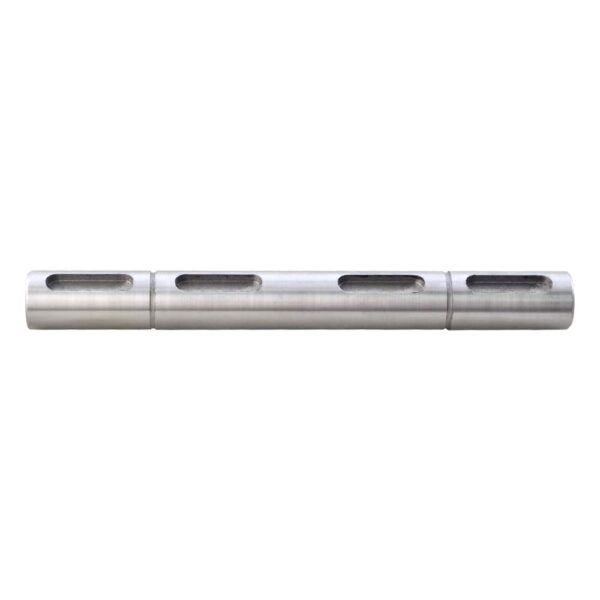

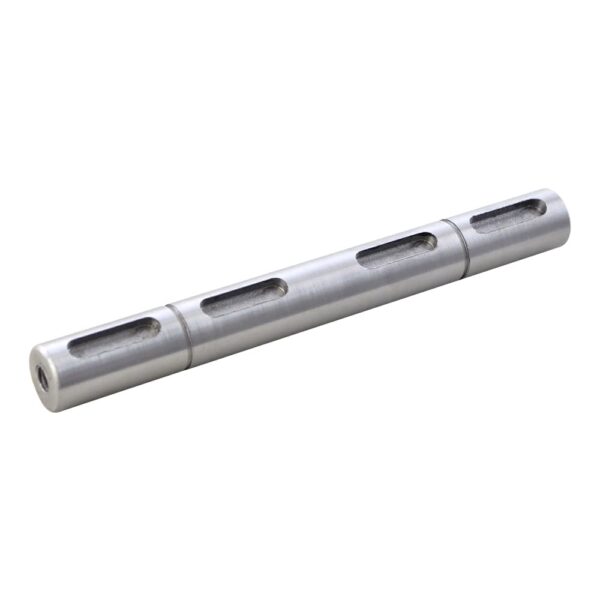

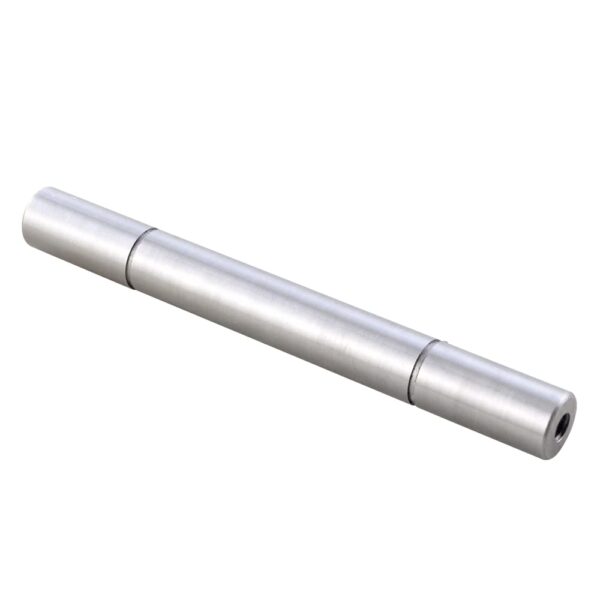

Konstrukce hřídele vychází z průmyslového standardu NMRV – průměr 14mm s 5mm drážkou pro pero zajišťuje spolehlivý přenos krouticího momentu bez prokluzu. Na obou koncích jsou předvrtané a závitované otvory M6, které slouží k axiálnímu zajištění pomocí přítlačných šroubů nebo k montáži enkodérových disků a dalších komponent.

Hlavní výhody oboustranné hřídele

• Možnost pohonu dvou mechanismů současně – například synchronizace dvou os nebo přidání brzdného mechanismu
• Snadná instalace zpětné vazby – druhý konec hřídele je ideální pro montáž inkrementálního enkodéru
• Plná kompatibilita s převodovkami NMRV30 i NMRVS30 bez nutnosti úprav
• Ocelová kalená hřídel s přesným broušením pro minimální vůle

Ve srovnání s jednostrannou hřídelí (RV30-AS o délce 102mm) nabízí oboustranná varianta celkovou délku 128mm, přičemž výstup je symetricky rozdělen na obě strany převodovky. Toto řešení je preferované v aplikacích vyžadujících zpětnou vazbu nebo mechanické propojení více zařízení.

Typické použití

• DIY CNC frézky a gravírovací stroje s požadavkem na uzavřenou smyčku (closed-loop)
• Polohovací systémy s enkodérem pro přesné řízení polohy
• Automatizované podavače a dopravníky se synchronizovaným pohonem
• 3D tiskárny s modifikovanými extrudéry nebo motorovými osami
• Průmyslové aplikace vyžadující mechanické propojení více hřídelí

Hřídel je vhodná pro všechny, kdo potřebují rozšířit možnosti své šnekové převodovky NMRV30. Ať už jde o upgrade stávajícího open-loop systému na closed-loop s enkodérem, nebo o konstrukci stroje s mechanicky svázanými osami, tato komponenta poskytuje potřebnou flexibilitu.

Kompatibilita a montáž

Montáž spočívá ve výměně stávající jednostranné hřídele za oboustrannou hřídel se zasune do převodovky a zajistí standardním způsobem.

• Průměr hřídele: 14mm (tolerance h6)
• Drážka pro pero: 5mm šířka
• Závitové otvory: M6 na obou čelech
• Materiál: kalená ocel



Typ vstupního hřídele:		Drážka pro pero
Průměr výstupní hřídele		14mm
Délka výstupní hřídele:		128mm
Otvory pro šrouby na konci hřídele:		M6 x 16
Hmotnost:		160g





Často kladené dotazy

Pro které převodovky je hřídel RV30-AB kompatibilní?

Oboustranná hřídel RV30-AB je určena pro šnekové převodovky řady NMRV30 a NMRVS30. Tyto převodovky se používají nejčastěji s krokovými motory NEMA 23. Pro jiné velikosti převodovek (NMRV40, NMRV50 atd.) je nutné použít odpovídající hřídel s jinými rozměry.

Jaký je rozdíl mezi jednostrannou (RV30-AS) a oboustrannou (RV30-AB) hřídelí?

Jednostranná hřídel RV30-AS má délku 102mm a výstup pouze na jedné straně převodovky. Oboustranná hřídel RV30-AB má celkovou délku 128mm s výstupy na obou stranách, což umožňuje připojení enkodéru nebo pohon dvou mechanismů současně.

Mohu na volný konec hřídele připojit enkodér?

Ano, druhý konec oboustranné hřídele je ideální pro montáž inkrementálního enkodéru. Díky M6 závitovému otvoru na čele hřídele lze snadno připevnit enkodérový disk nebo spojku. Toto řešení umožňuje upgrade open-loop systému na closed-loop s přesnou zpětnou vazbou o poloze.

Jakou drážku pro pero hřídel používá?

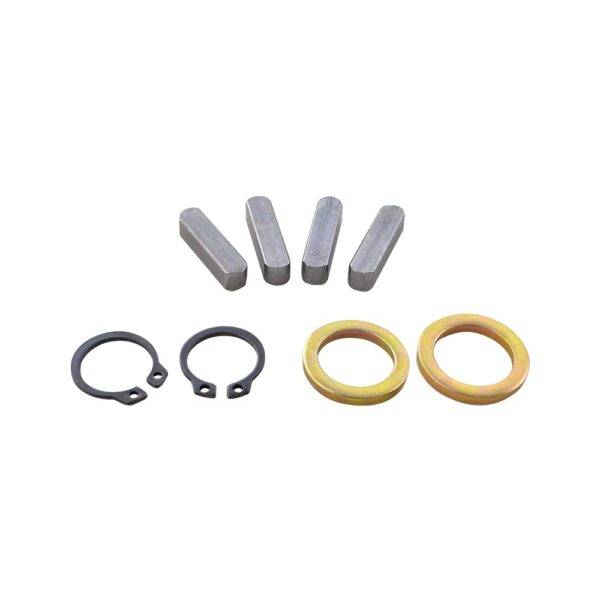

Hřídel má standardní drážku pro pero o šířce 5mm. Tato drážka odpovídá průmyslovému standardu pro hřídele o průměru 14mm a zajišťuje spolehlivý přenos krouticího momentu bez prokluzu. Pero není součástí balení.

Je nutné hřídel nějak upravovat před montáží?

Ne, hřídel je připravena k okamžité montáži. Stačí ji zasunout do převodovky místo původní jednostranné hřídele. M6 závitové otvory na obou koncích slouží k axiálnímu zajištění nebo montáži příslušenství.

Hodí se tato hřídel pro DIY CNC projekty?

Rozhodně ano. Oboustranná hřídel je oblíbená mezi bastlíři a konstruktéry DIY CNC strojů, protože umožňuje snadné přidání zpětné vazby pomocí enkodéru. Používá se také v projektech, kde je potřeba synchronizovat pohyb dvou mechanismů z jednoho motoru.
