Nema 17 Krokový Motor 2A 59Ncm pro Vysoké Teploty

NEMA 17 krokový motor pro vysoké teploty – odolný bipolární stepper

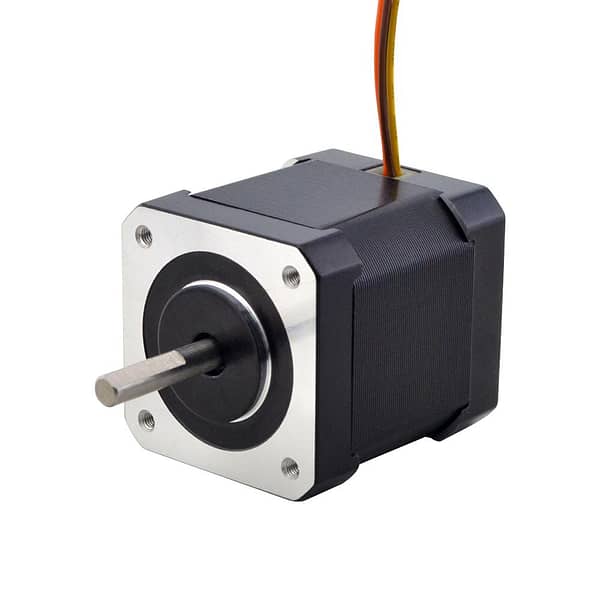

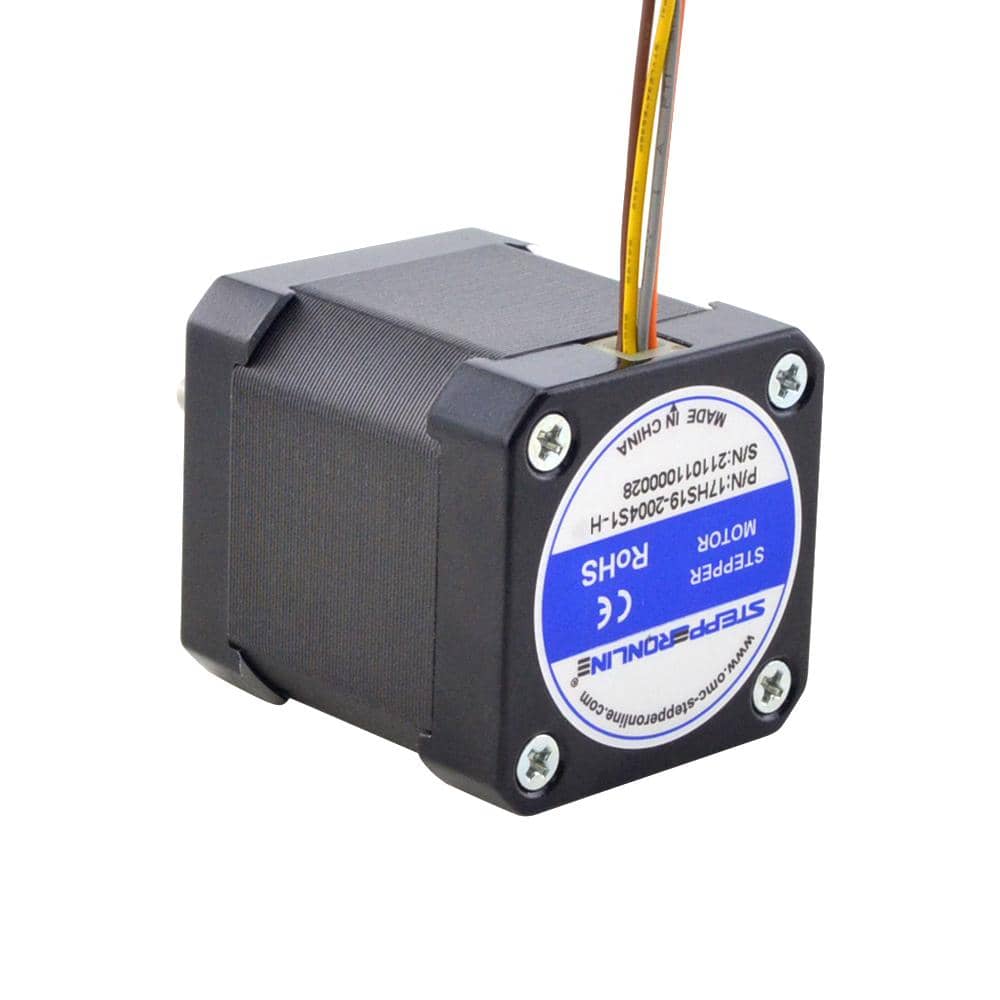

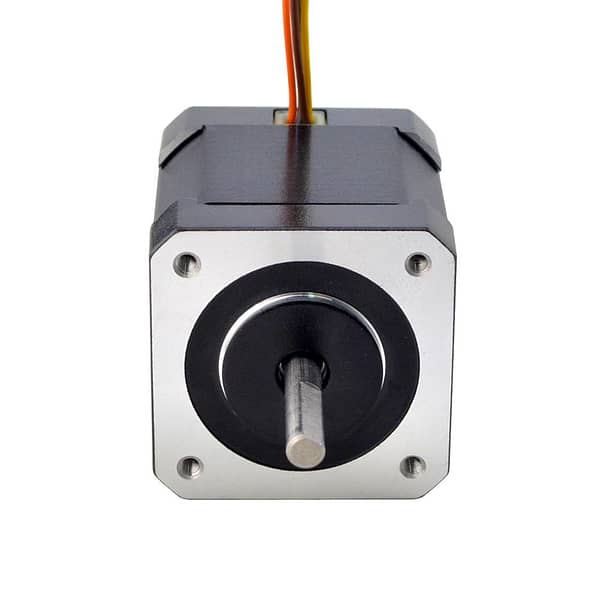

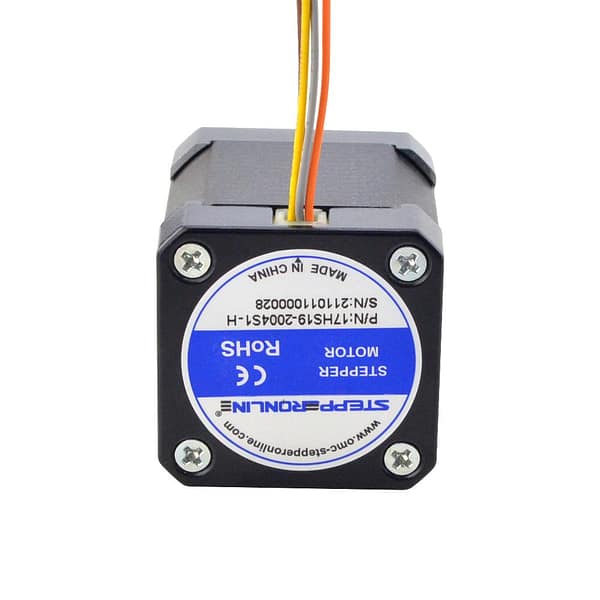

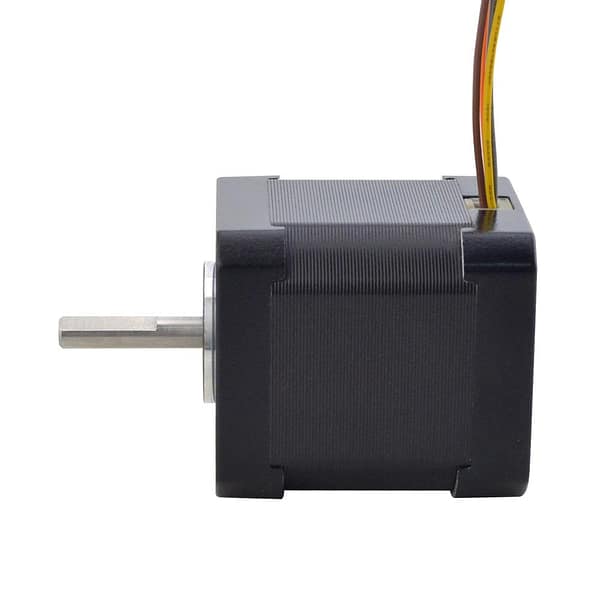

Tento motor představuje standardní NEMA 17 bipolární krokový motor s úpravami pro extrémní teploty, včetně speciálního vinutí, ložisek, magnetické oceli a plastového skeletu. Slouží k přesnému pohybu v osách strojů, kde běžné motory selhávají kvůli přehřívání, a jeho klíčovou výhodou je izolační třída H umožňující provoz až do 180 °C bez ztráty výkonu.

Princip fungování spočívá v bipolárním řízení čtyř fází, kde proud protéká vinutím v obou směrech, což umožňuje vyšší kroutící moment 59 Ncm při úhlu kroku 1,8°. Tato technologie zajišťuje přesné polohování bez zpětné vazby, což je důležité v aplikacích, kde teplota ovlivňuje materiály a elektrické vlastnosti, protože zabraňuje degradaci izolace a udržuje stabilní indukčnost 3 mH.

Hlavní výhody izolační třídy H a vysokoteplotní konstrukce

• Izolační třída H chrání vinutí před tepelným poškozením až do 180 °C, což prodlužuje životnost motoru v prostředích s vysokým tepelným zatížením oproti standardní třídě B.
• Upravená ložiska a magnetická ocel minimalizují tepelnou dilataci, čímž se zachovává přesnost krokování i při dlouhodobém provozu v teplých podmínkách.
• Plastový skelet odolný teplu zabraňuje deformacím, které by mohly ovlivnit mechanickou integritu, a zajišťuje konzistentní výkon při proudu 2 A.

Ve srovnání s běžnými NEMA 17 motory bez teplotní úpravy tento model vydrží vyšší okolní teploty bez nutnosti dodatečného chlazení, což ho činí vhodným pro uzavřené prostory nebo aplikace blízko topných prvků.

Typické použití

• V 3D tiskárnách, kde motor pohání extruder v teplém prostředí okolo tiskové hlavy, zajišťujíc přesné dávkování filamentu bez ztráty kroků.
• V CNC frézách pro hobby nebo malé dílny, například v modelech Shapeoko, kde odolnost teplu umožňuje delší provoz při obrábění materiálů generujících teplo.
• V automatizovaných systémech jako robotické paže nebo laboratorní zařízení, kde teplota prostředí přesahuje 100 °C, pro přesný lineární pohyb.

Tento motor je ideální pro vývojáře a inženýry, kteří potřebují spolehlivý pohon v teplých podmínkách, například při prototypování nebo v průmyslových aplikacích, kde selhání kvůli teplu není přijatelné.

Krokový motor NEMA 17 – kompatibilita a řízení

Motor podporuje standardní bipolární řízení s proudem do 2 A a napětím kolem 3 V, což umožňuje integraci s běžnými drivery jako DM542T, který je plně kompatibilní díky podpoře NEMA 17 až 24. Digitální driver DM542T zajišťuje mikrostepping až 256 kroků pro hladký chod.

• Podpora mikrosteppingu pro snížení hluku a vibrací při nízkých rychlostech.
• Kompatibilita s řídicími systémy jako Arduino nebo Raspberry Pi přes standardní drivery.

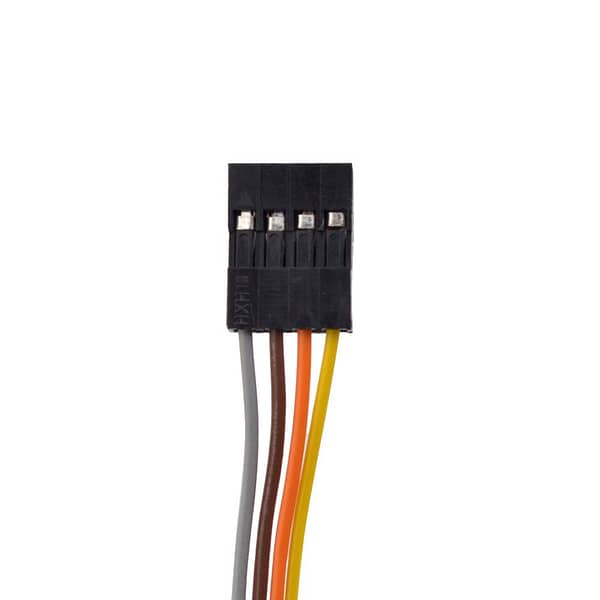

• Čtyři vodiče s definovanými barvami pro snadné zapojení: šedá (A+), hnědá (A-), oranžová (B+), žlutá (B-).

Integrace je jednoduchá díky standardní přírubě NEMA 17, která pasuje do většiny CNC a 3D systémů, a dlouhý kabel 1000 mm usnadňuje montáž bez prodlužování.



Příruba:		NEMA 17
Typ motoru:		Bipolární
Rozměry motoru:		42 x 42 x 48mm
Proud/fáze:		2A
Kroutící moment:		59Ncm
Úhel kroku:		1.8°
Odpor vinutí:		1.5Ω
Indukčnost:		3.0mH ± 20%(1KHz)
Průměr hřídele:		5mm
Délka hřídele:		24mm
Délka kabelů:		1000mm
Hmotnost:		350g
A	A-	B	B-
Šedá	Hnědá	Oranžová	Žlutá





Často kladené dotazy

Je tento motor kompatibilní s řídicím systémem Arduino nebo Raspberry Pi?

Ano, motor je plně kompatibilní s Arduino nebo Raspberry Pi přes standardní drivery jako DM542T , který podporuje bipolární řízení až 2 A. Použijte shield nebo externí driver pro správné zapojení fází.

Jaký je rozdíl mezi touto vysokoteplotní variantou a standardním NEMA 17 motorem?

Hlavní rozdíl je v izolační třídě H (do 180 °C) oproti běžné třídě B (do 130 °C), s upraveným vinutím a ložisky pro lepší odolnost teplu, což zabraňuje degradaci při dlouhodobém provozu v teplých prostředích.

Jaké napájení potřebuje tento motor?

Motor vyžaduje napájení kolem 3 V při proudu 2 A na fázi, s odporem 1.5 Ω. Doporučujeme stabilizovaný zdroj s dostatečným výkonem, ideálně 24-36 V pro driver, který reguluje proud.

Můžu tento motor použít jako náhradu za standardní NEMA 17 v mé 3D tiskárně?

Ano, slouží jako přímá náhrada s výhodou vyšší teplotní odolnosti, což je ideální pro upgrady v tiskárnách jako Prusa i3, kde teplo od extruderu ovlivňuje motor. Zachovává stejné rozměry a kroutící moment.

Jak správně zapojit kabely motoru?

Kabely zapojte podle barev: šedá (A+), hnědá (A-), oranžová (B+), žlutá (B-). Použijte bipolární konfiguraci v driveru, abyste zajistili správný směr proudu a zabránili přehřívání.

Jak ovlivní vysoká teplota výkon motoru?

Díky izolační třídě H si motor udržuje kroutící moment 59 Ncm i při teplotách do 180 °C, bez ztráty kroků nebo degradace materiálů, což je klíčové pro aplikace v uzavřených nebo teplých prostředích.
