Nema 17 Krokový Motor 0.7A 13Ncm

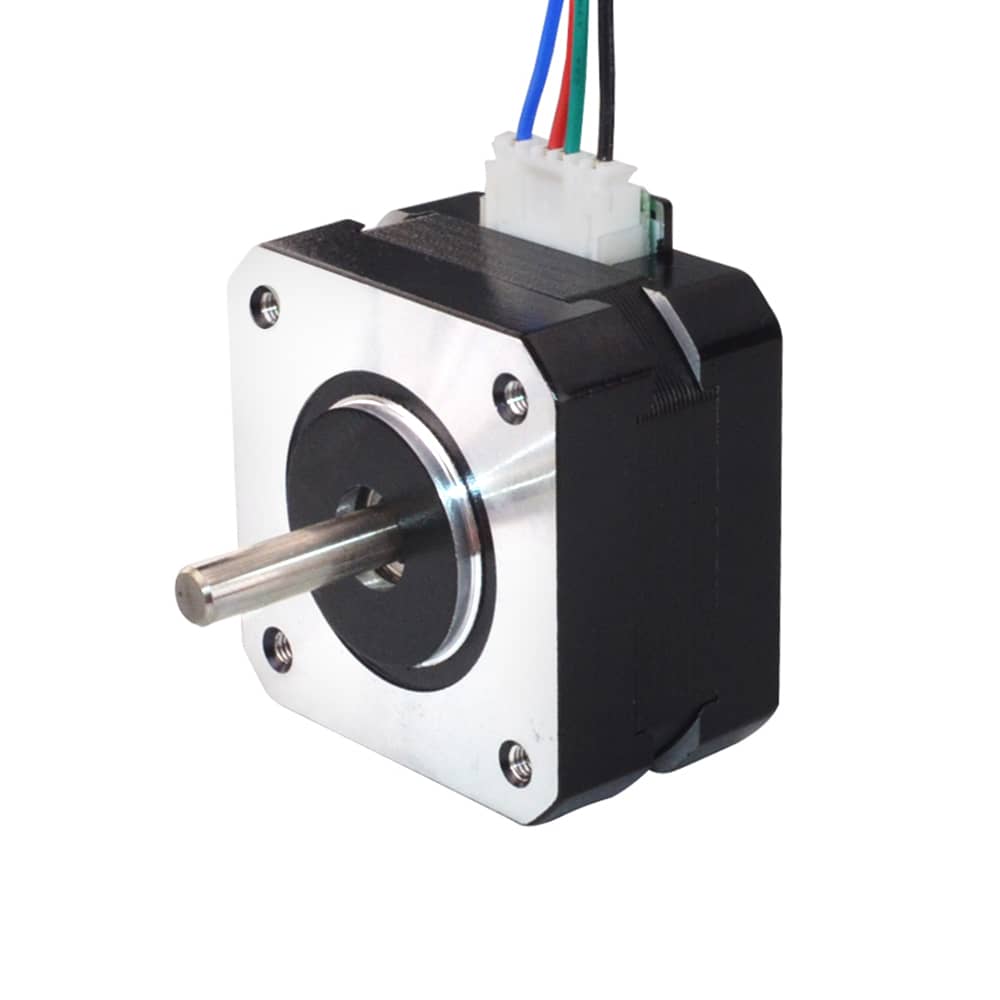

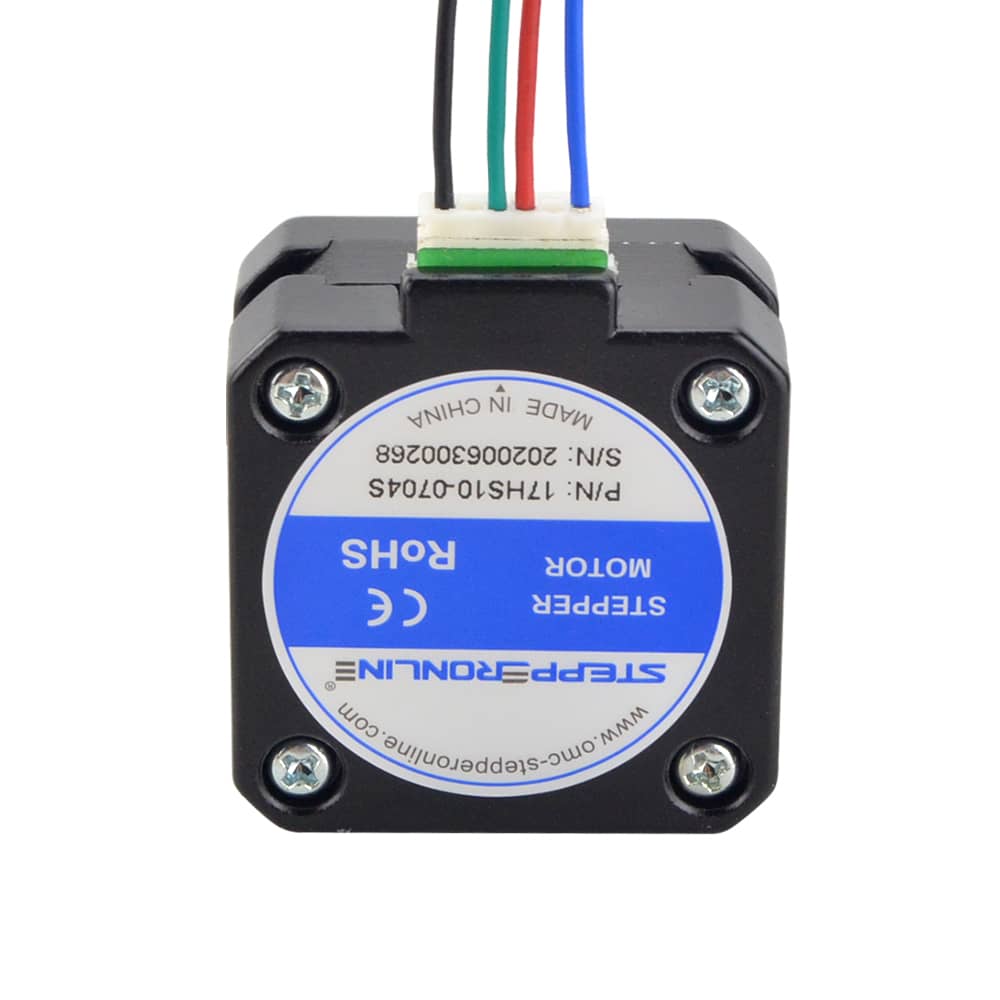

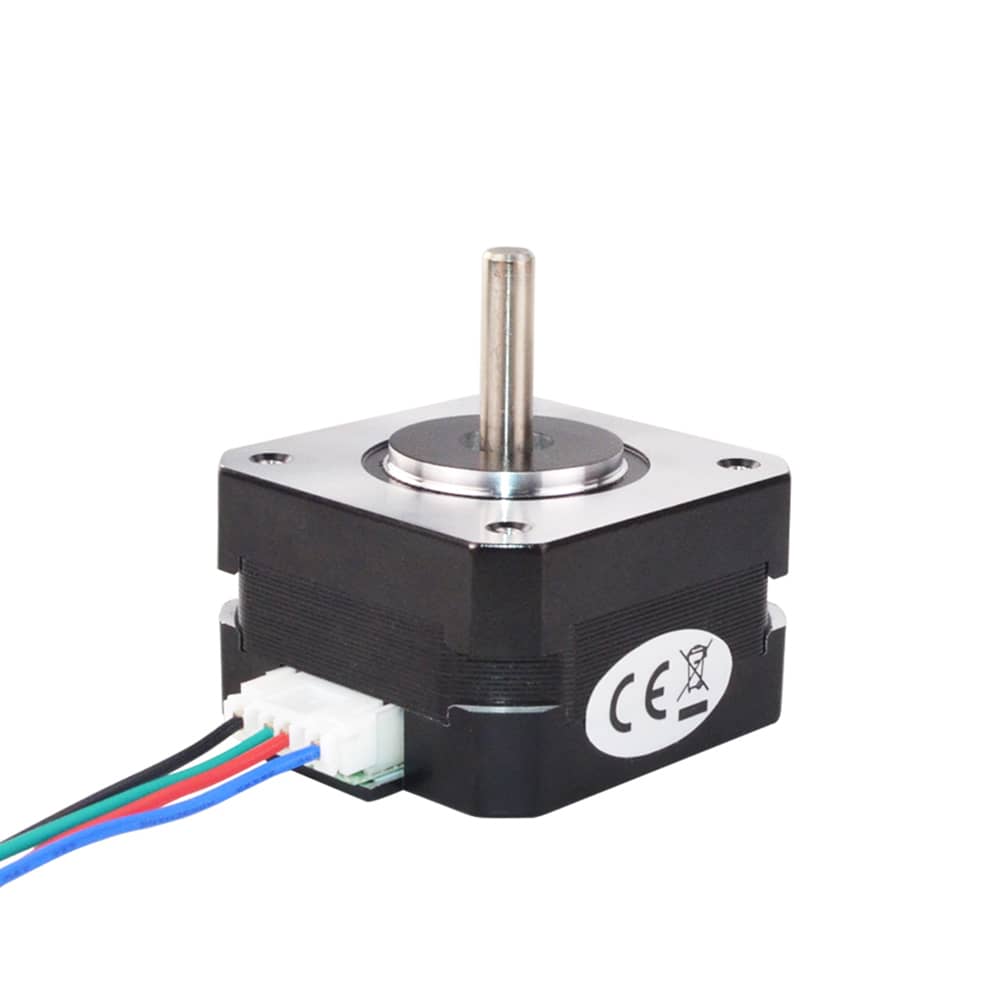

Krokový motor NEMA 17 s nízkým proudem – model 17HS10-0704S

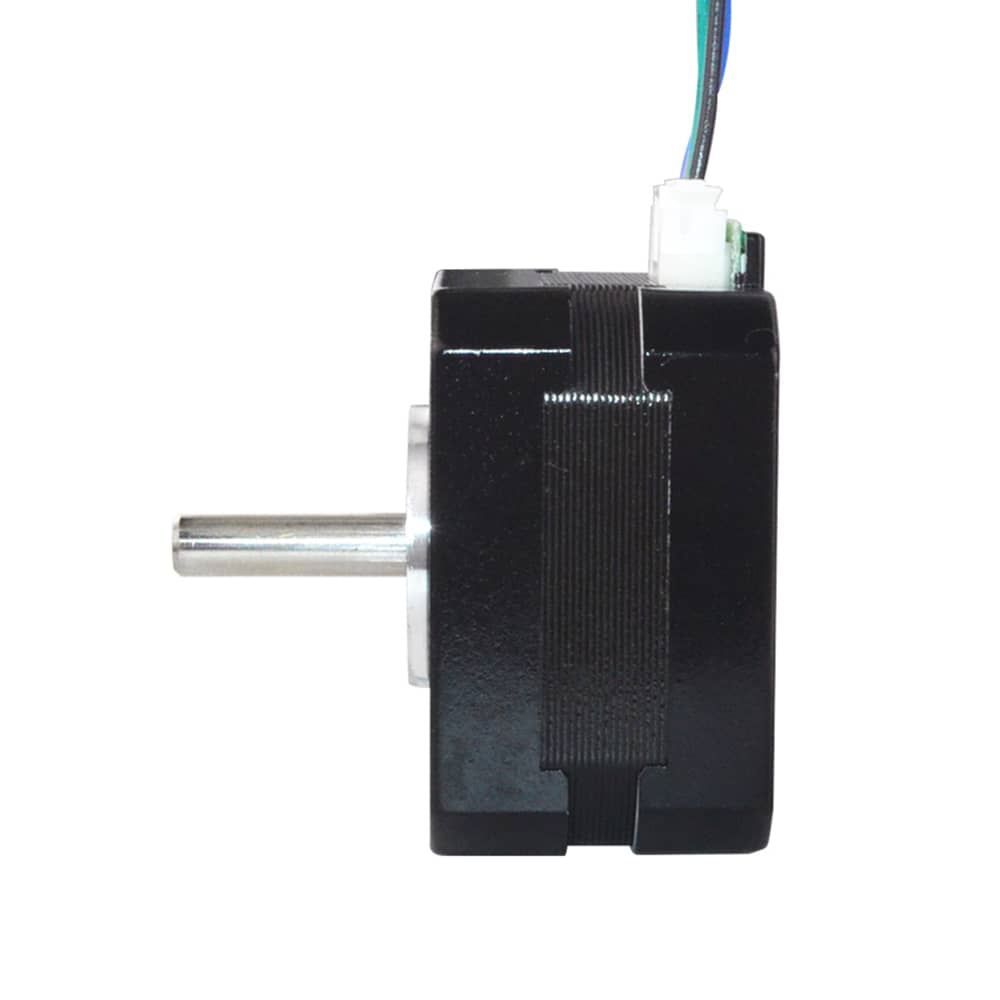

Tento krokový motor NEMA 17 patří mezi nejkompaktnější v řadě s délkou těla pouhých 25 mm. S proudem 0,7 A na fázi a kroutícím momentem 13 Ncm je určen pro aplikace, kde není potřeba vysoký výkon, ale záleží na nízké spotřebě, malé hmotnosti a snadném chlazení. Motor je bipolární se standardním úhlem kroku 1,8°, což odpovídá 200 krokům na otáčku.

Nízký proudový odběr znamená menší tepelné zatížení driveru i samotného motoru. To je důležité zejména v uzavřených prostorech, jako jsou kryty 3D tiskáren nebo kompaktní CNC stroje. Odpor vinutí 4,2 Ω a indukčnost 5,5 mH umožňují provoz i s jednoduššími drivery typu A4988 nebo TMC2208 bez nutnosti aktivního chlazení.

Hlavní výhody tohoto motoru

• Nízký proud 0,7 A snižuje nároky na napájecí zdroj a driver
• Kompaktní délka 25 mm šetří místo v těsné zástavbě
• Hmotnost 180 g minimalizuje setrvačnost při rychlých změnách směru

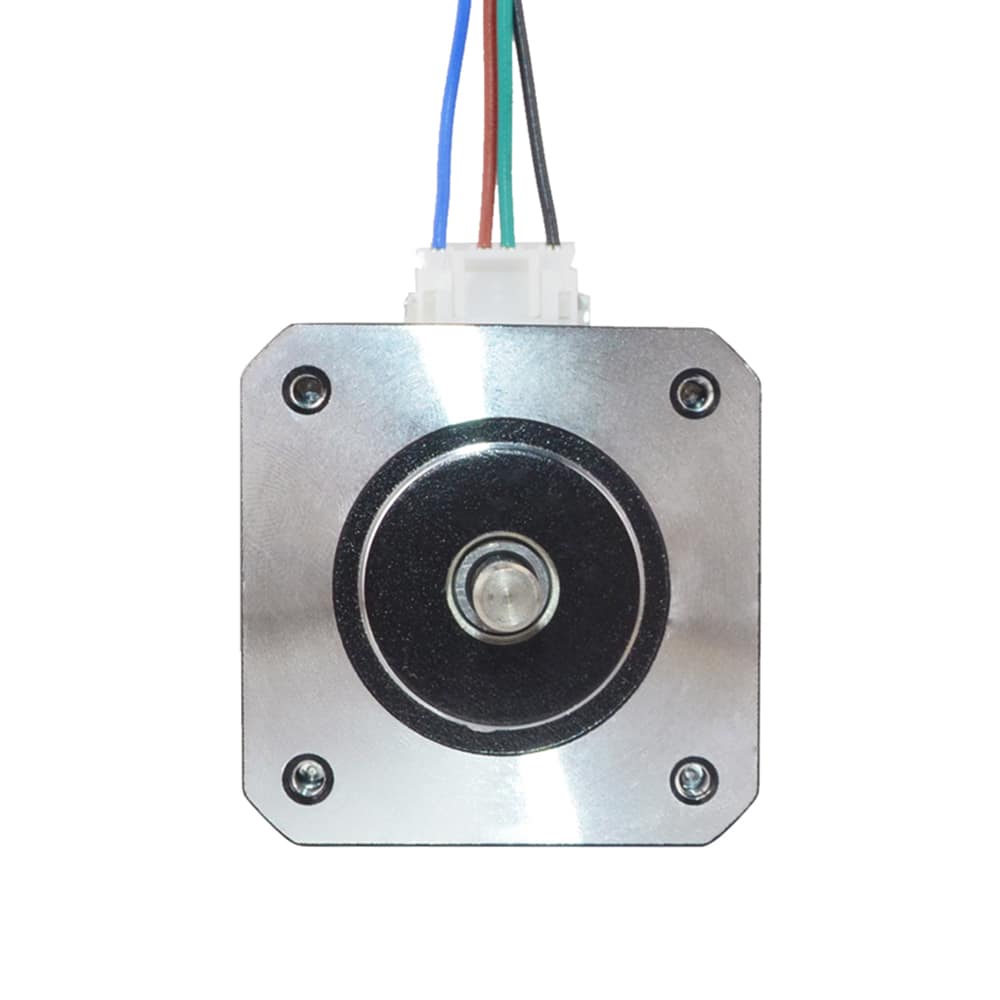

• Standardní příruba NEMA 17 (42×42 mm) zajišťuje univerzální kompatibilitu

Ve srovnání s běžnými motory NEMA 17 s proudem 1,5–2 A má tento model nižší moment, ale výrazně menší spotřebu. Pro aplikace, kde motor nepřenáší velké síly – například pohon extruderu nebo ovládání malých lineárních os – je to často výhodnější volba.

Typické použití

• Extrudery 3D tiskáren typu Bowden (Ender 3, Prusa i3, Anycubic)
• Pomocné osy CNC plotterů a laserových gravírek
• Automatizace a robotika s omezeným prostorem
• Otočné stolky pro fotogrammetrii a 3D skenování

Motor je vhodný pro bastlíře, kteří staví vlastní projekty, i pro profesionální aplikace s požadavkem na nízkou spotřebu. Díky standardizovaným rozměrům jej snadno namontujete na existující držáky a konzoly pro NEMA 17.

Zapojení a kompatibilita s drivery

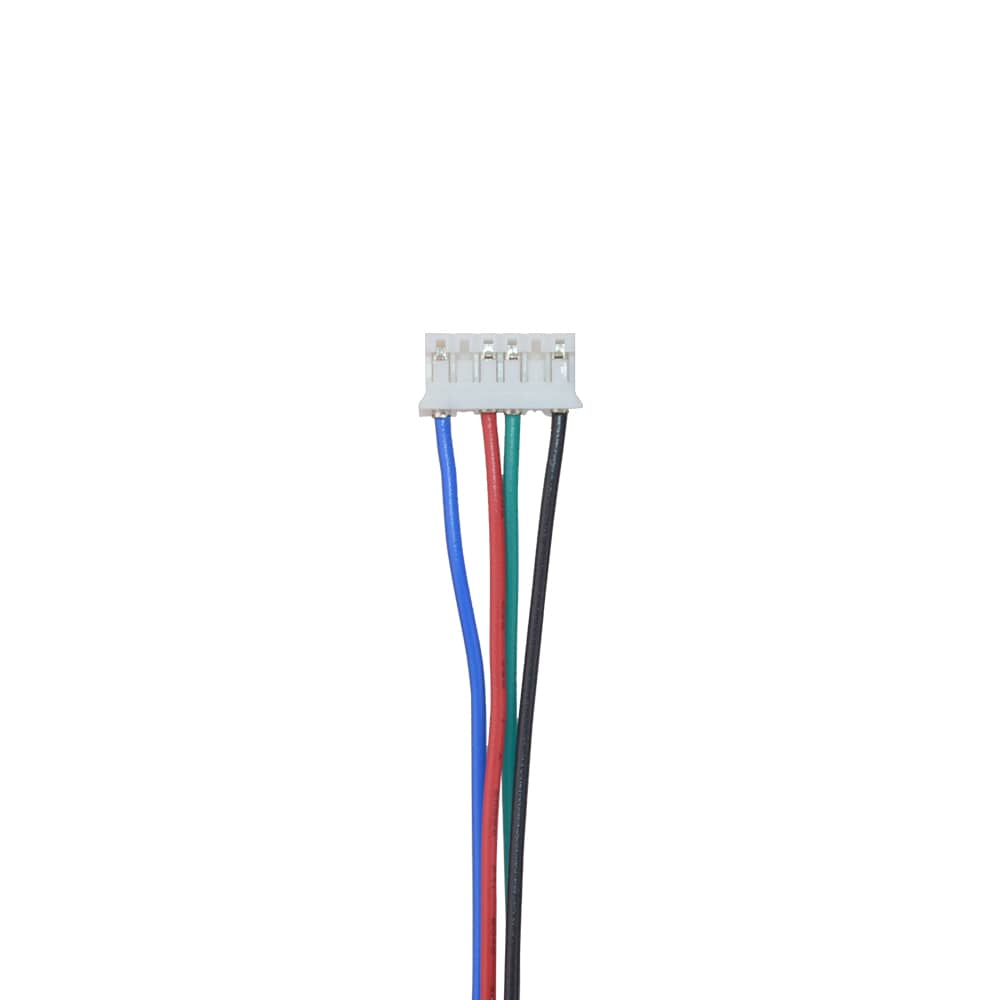

Motor má čtyři vodiče s délkou 300 mm v barevném značení: černá (A+), zelená (A-), červená (B+), modrá (B-). Toto zapojení je kompatibilní s většinou bipolárních driverů na trhu.

• Kompatibilní s drivery A4988, DRV8825, TMC2208, TMC2209, TMC5160
• Doporučené napájecí napětí 12–24 V DC
• Pracovní teplota do 130 °C (třída izolace B)

Pro zapojení do řídicích desek jako RAMPS, SKR nebo Duet stačí připojit konektor do odpovídající patice. Při použití s řadiči GRBL nebo Marlin není potřeba žádná speciální konfigurace – motor pracuje se standardním nastavením kroků.



Příruba:		NEMA 17
Typ motoru:		Bipolární
Rozměry motoru:		42 x 42 x 25mm
Proud/fáze:		0.7A
Kroutící moment:		13Ncm
Úhel kroku:		1.8°
Odpor vinutí:		4.2Ω
Indukčnost:		5.5mH ± 20%(1KHz)
Průměr hřídele:		5mm
Délka hřídele:		20mm
Délka kabelů:		300mm
Hmotnost:		180g
A	A-	B	B-
Černá	Zelená	Červená	Modrá





Často kladené dotazy

S jakými drivery mohu tento motor použít?

Motor je kompatibilní se všemi běžnými bipolárními drivery, například A4988, DRV8825, TMC2208, TMC2209 nebo TMC5160. Díky nízkému proudu 0,7 A nepotřebujete výkonné drivery ani aktivní chlazení.

Jaký je rozdíl mezi tímto motorem a verzí s proudem 1,5 A nebo 2 A?

Verze s vyšším proudem mají větší kroutící moment (typicky 40–60 Ncm), ale spotřebují více energie a více se zahřívají. Tento motor s 13 Ncm a 0,7 A je vhodný pro lehčí aplikace, kde prioritou je nízká spotřeba a kompaktní rozměry.

Jaké napájecí napětí potřebuji?

Doporučené napětí je 12–24 V DC. Při 24 V dosáhnete lepší dynamiky při vyšších otáčkách. S odporem vinutí 4,2 Ω můžete motor provozovat i s jednoduchým 12V zdrojem bez rizika přehřívání.

Mohu tímto motorem nahradit standardní extruderový motor v Ender 3?

Ano, motor je vhodný jako náhrada pro Bowden extruder, kde není potřeba vysoký moment. Pro Direct Drive extruder s větším odporem filamentu doporučujeme verzi s vyšším momentem (např. 40 Ncm).

Jak motor správně zapojím?

Motor má čtyři vodiče: černá (A+), zelená (A-), červená (B+), modrá (B-). Na většině desek (RAMPS, SKR, Duet) stačí zapojit konektor do stepper patice. Pokud motor vibruje nebo se netočí, prohoďte jeden pár vodičů (např. A+ s A-).

Je motor vhodný pro CNC frézku?

Pro pohon os CNC frézky je moment 13 Ncm obvykle nedostatečný – doporučujeme motory NEMA 17 s momentem alespoň 40 Ncm nebo NEMA 23. Tento motor je vhodný spíše pro pomocné funkce jako výměna nástrojů nebo lehké gravírky.
