Nema 17 Krokový Motor 0.4A 26Ncm Oboustranná Hřídel

Nema 17 krokový motor s oboustrannou hřídelí

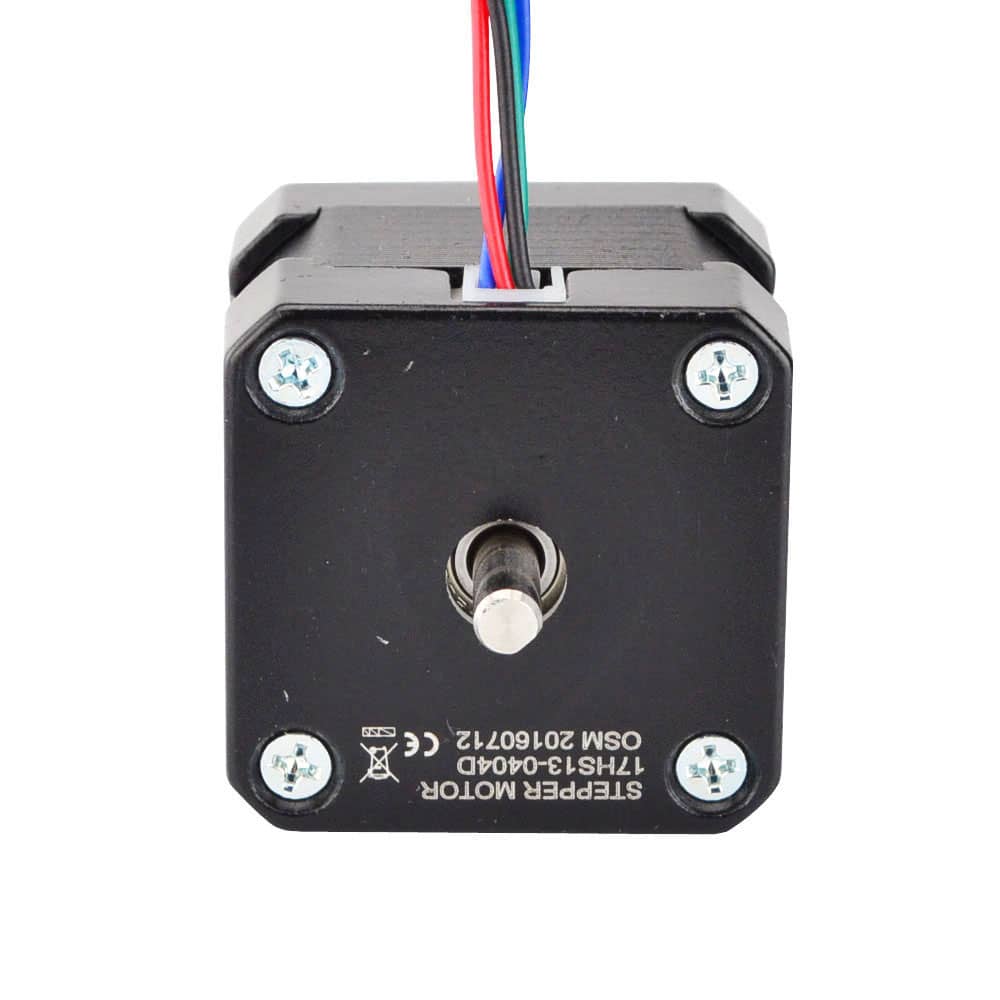

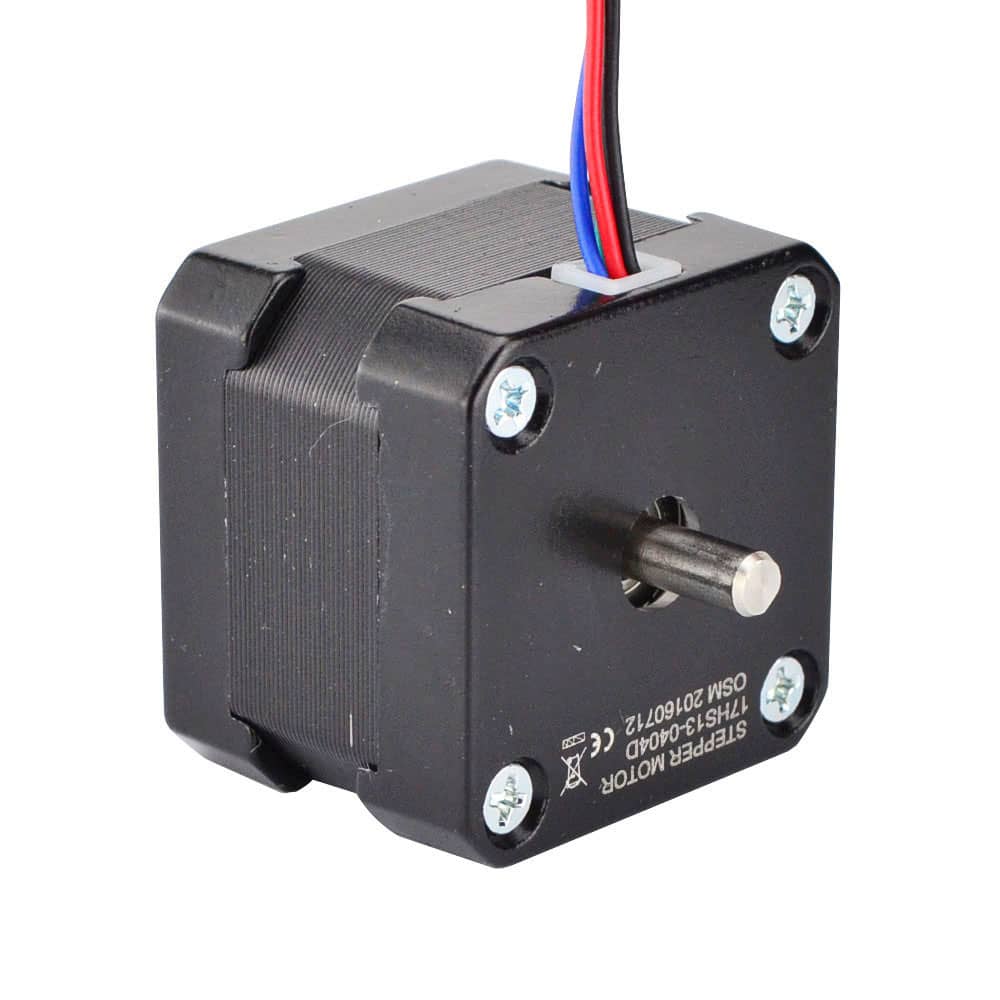

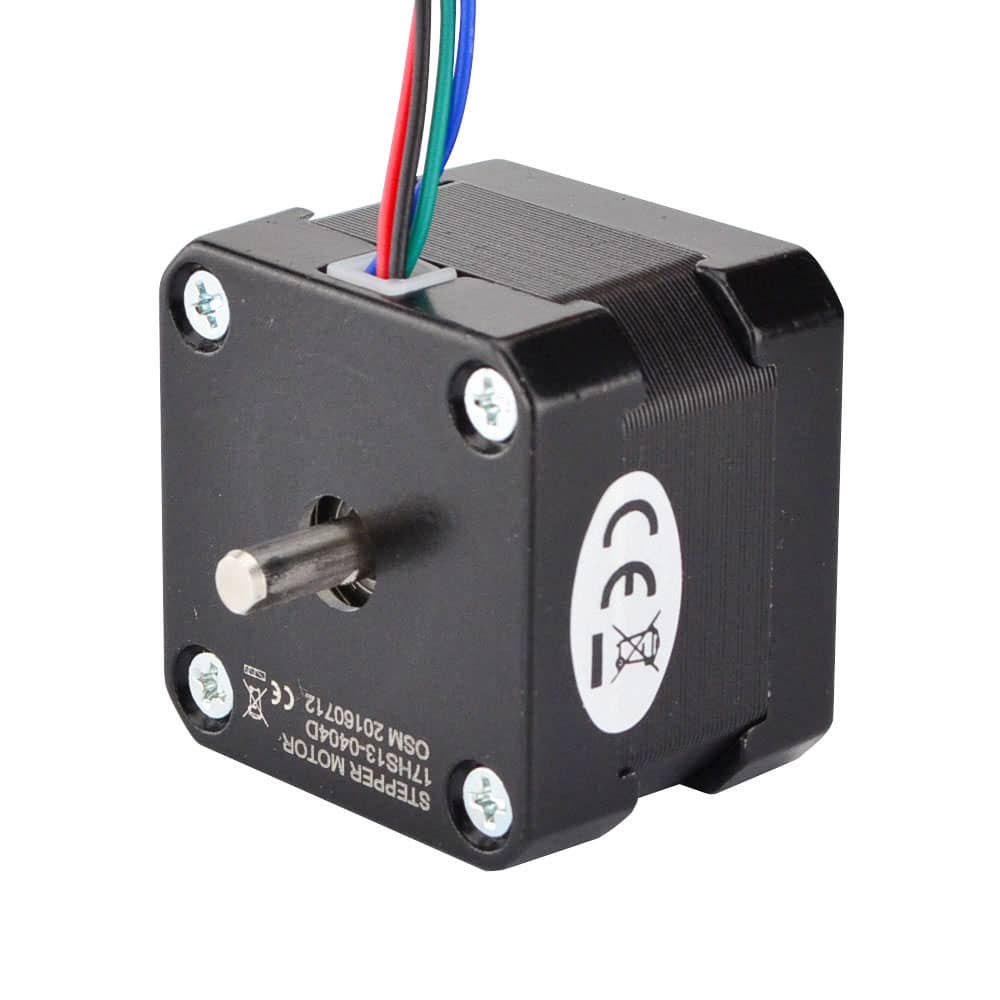

Tento motor modelu 17HS13-0404D obsahuje standardní přírubu Nema 17 s rozměry 42x42x34mm, oboustrannou hřídel o průměru 5mm (přední 20mm, zadní 10mm) a čtyři vodiče pro bipolární zapojení. Slouží k přesnému řízení polohy v automatizovaných systémech, kde nízký proud 0.4A minimalizuje zahřívání a umožňuje delší provoz. Klíčovou výhodou je držný moment 26Ncm při úhlu kroku 1.8°, což zajišťuje stabilní výkon i při nižších otáčkách.

Princip fungování spočívá v elektromagnetickém řízení statoru, kde každý krok odpovídá otočení o 1.8°, což umožňuje celkem 200 kroků na otáčku. Tato technologie je důležitá proto, že poskytuje vysokou přesnost bez potřeby zpětné vazby, na rozdíl od servomotorů, a snižuje riziko ztráty kroků díky vyšší indukčnosti 37mH. V praxi to znamená spolehlivý pohon pro aplikace vyžadující opakovatelnost pohybu.

Hlavní výhody bipolárního krokového motoru Nema 17

• Nízký proud 0.4A s odporem 30Ω snižuje tepelné ztráty a umožňuje použití v energeticky úsporných systémech, kde se zabrání přehřívání při dlouhodobém provozu.

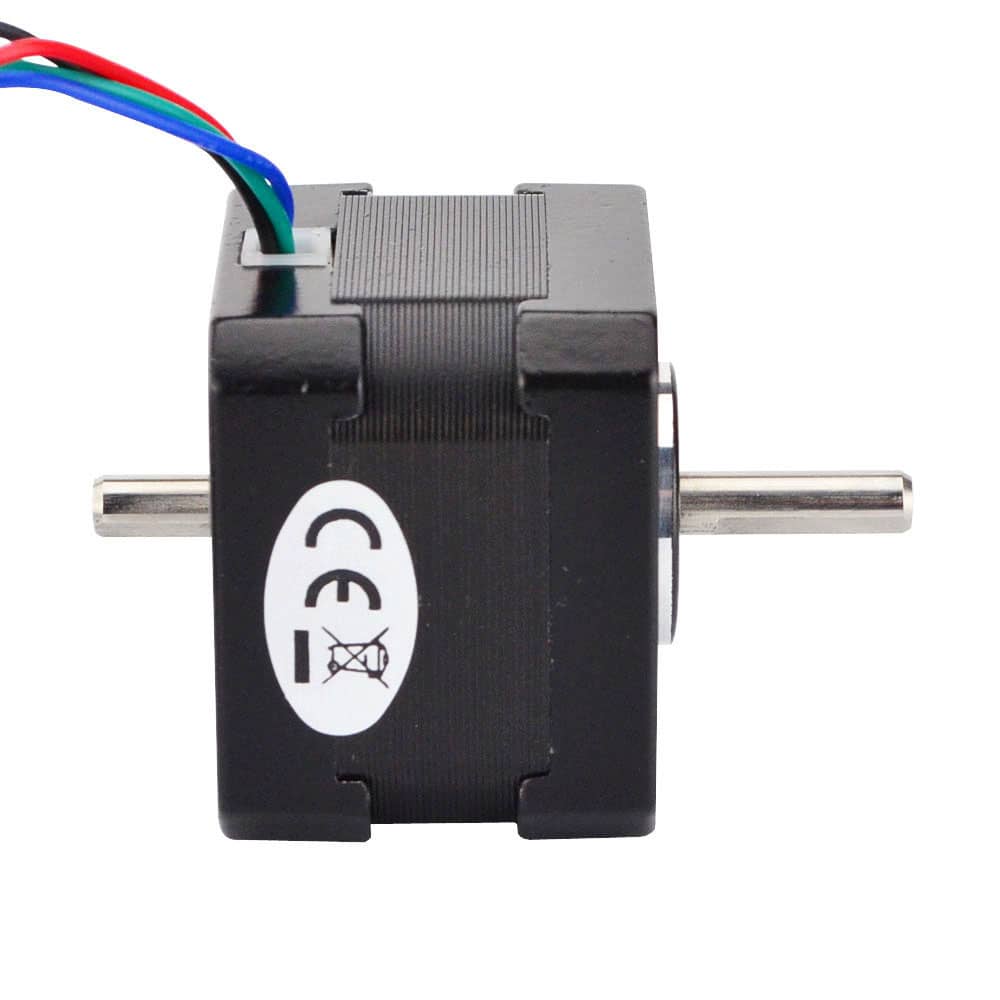

• Oboustranná hřídel zvyšuje flexibilitu montáže, například pro připojení enkodéru na zadní straně nebo synchronizaci s dalšími mechanismy.
• Kompaktní rozměry a hmotnost 230g usnadňují integraci do malých zařízení, jako jsou stolní CNC frézky nebo přenosné robotické ramena.

Ve srovnání s unipolárními motory nabízí bipolární varianta vyšší efektivitu využití proudu, což vede k lepšímu momentu při stejné velikosti. V kontextu použití je tento motor vhodný tam, kde je potřeba vyvážit výkon a spotřebu, například v hobby projektech nebo malých průmyslových aplikacích.

Typické použití

• V CNC strojích pro pohon os X/Y/Z, kde přesný krok zajišťuje kvalitní obrábění bez vibrací.
• V 3D tiskárnách pro extruder nebo pohybové platformy, kde nízký proud umožňuje delší tiskové cykly bez chlazení.
• V robotických systémech jako SCARA ramena nebo automatizované laboratořní zařízení, kde oboustranná hřídel usnadňuje připojení senzorů.

Tento motor je ideální pro vývojáře a konstruktéry, kteří potřebují spolehlivý pohon v omezeném prostoru. Použijte ho, když je priorita přesnost a nízká spotřeba, například v prototypování nebo malých sériích.

Krokový motor Nema 17 – kompatibilita a řízení

Motor podporuje standardní bipolární řízení s proudem do 0.4A, což ho činí plně kompatibilním s drivery jako DM542T, který umožňuje mikrostepping až 1/256 pro hladší pohyb. S indukčností 37mH a odporem 30Ω vyžaduje napájení kolem 12V pro optimální výkon.

• Podpora mikrosteppingu zvyšuje rozlišení až na 51200 kroků na otáčku s vhodným driverem.
• Čtyřvodičové zapojení (černá A+, zelená A-, červená B+, modrá B-) umožňuje snadné připojení k řídícím deskám jako Arduino nebo Raspberry Pi.
• Certifikace CE a RoHS zaručuje bezpečnost v průmyslovém prostředí s teplotou do 130°C.

V integraci se snadno spojí s řídícími systémy jako GRBL nebo Mach3, kde oboustranná hřídel umožňuje přidání enkodéru pro uzavřenou smyčku, což zvyšuje přesnost v náročných aplikacích.



Příruba:		NEMA 17
Typ motoru:		Bipolární
Rozměry motoru:		42 x 42 x 34mm
Proud/fáze:		0.4A
Kroutící moment		26Ncm
Úhel kroku:		1.8°
Odpor vinutí:		30Ω
Indukčnost:		37mH ± 20%(1KHz)
Průměr hřídele:		5mm
Délka hřídele:		Přední: 20mm / Zadní: 10mm
Délka kabelů		500mm
Hmotnost		230g
A	A-	B	B-
Černá	Zelená	Červená	Modrá





Často kladené dotazy

Je tento motor kompatibilní s řídícím systémem GRBL?

Ano, motor lze přímo integrovat do GRBL systémů díky standardnímu bipolárnímu zapojení a nízkému proudu 0.4A. Použijte driver jako DM542T pro optimální mikrostepping a připojte přes CNC shield na Arduino.

Jaký je rozdíl mezi tímto modelem a variantami s vyšším proudem?

Tento model s 0.4A nabízí nižší zahřívání a spotřebu oproti variantám s 1A nebo vyšším, ale s menším momentem. Je vhodný pro lehké zatížení, kde vyšší proud by způsobil zbytečné tepelné ztráty.

Jaké napájení potřebuje tento krokový motor?

Doporučujeme napájení 12V DC s proudovou rezervou, protože odpor 30Ω při 0.4A vede k tomuto napětí pro maximální výkon. Vyšší napětí lze použít s chopper driverem pro lepší dynamiku.

Lze tento motor použít jako náhradu za starší Nema 17 v mé 3D tiskárně?

Ano, pokud původní motor má podobný moment a proud, lze ho nahradit přímo. Zkontrolujte rozměry hřídele a zapojení; oboustranná varianta navíc umožní přidání enkodéru pro upgrade přesnosti.

Jak zapojit tento motor k driveru DM542T?

Připojte vodiče podle schématu: černá k A+, zelená k A-, červená k B+, modrá k B-. Nastavte proud na driveru na 0.4A a mikrostepping podle potřeby pro hladký chod.

Proč zvolit oboustrannou hřídel u tohoto motoru?

Oboustranná hřídel umožňuje připojení přídavných prvků jako ruční ovladač nebo senzor na zadní straně, což je užitečné v aplikacích vyžadujících monitorování nebo synchronizaci, například v CNC nebo robotice.
