Nema 14 Krokový Motor 1A 12.5Ncm

NEMA 14 krokový motor

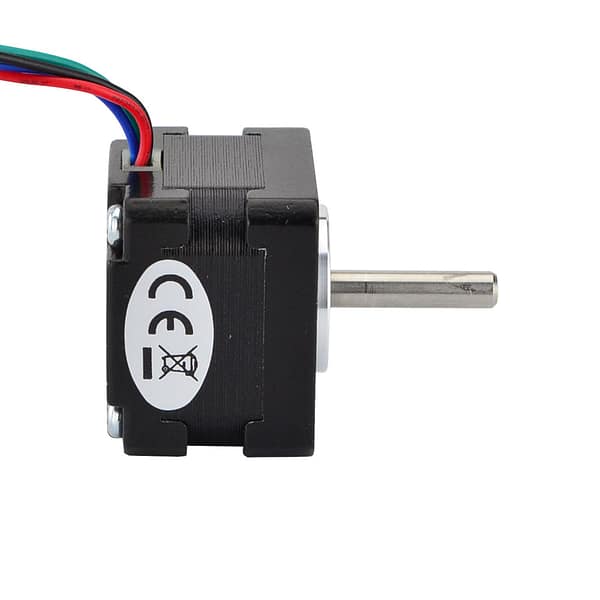

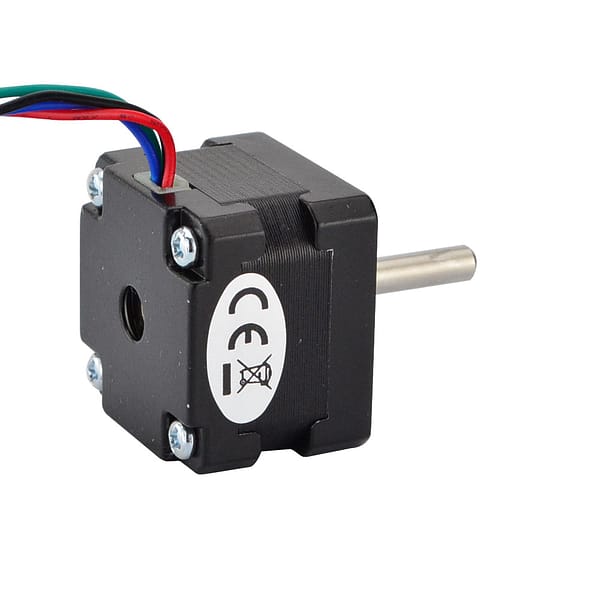

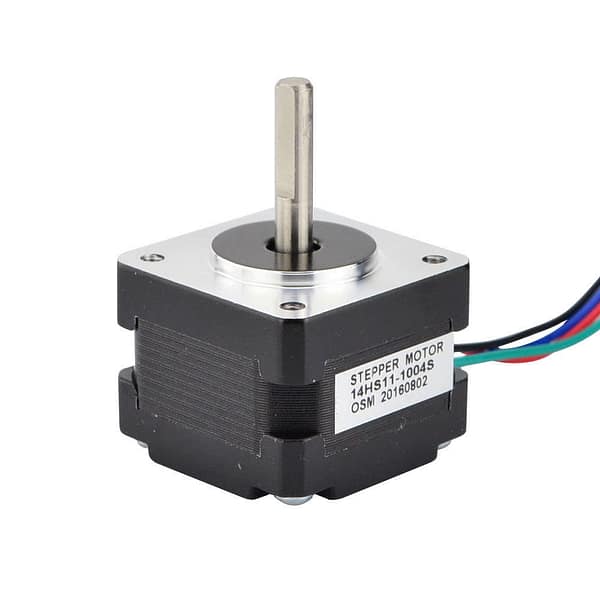

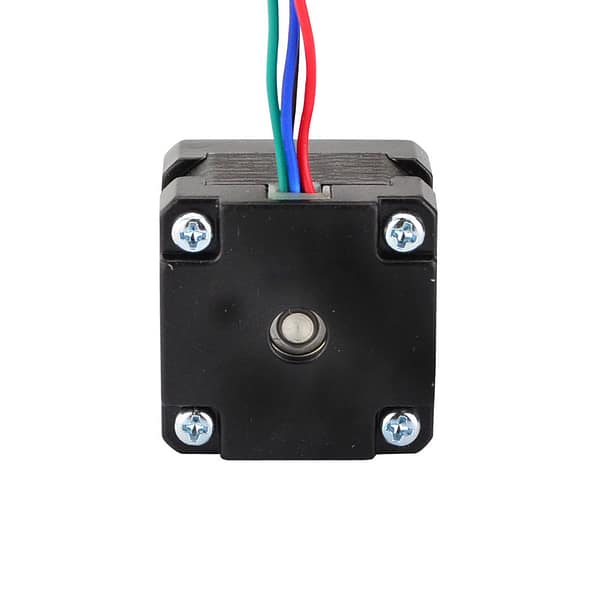

Tento model 14HS11-1004S představuje bipolární krokový motor s přírubou NEMA 14, který zahrnuje čtyři vodiče pro standardní zapojení. Slouží k přesnému řízení pohybu v zařízeních, kde je klíčová kombinace nízké hmotnosti 120g a kompaktních rozměrů 35x35x28mm. Hlavní výhodou je stabilní držící moment 12.5Ncm při nízkém proudu 1A, což minimalizuje zahřívání a umožňuje dlouhodobý provoz bez nutnosti složitého chlazení.

Princip fungování spočívá v elektromagnetickém krokování s úhlem 1.8°, kde každá fáze motoru generuje magnetické pole pro otočení rotoru o přesný úhel. To je důležité pro aplikace vyžadující opakovatelnost pohybu bez zpětné vazby, protože odpor fáze 3.5Ω a indukce 3.5mH zajišťují rychlou odezvu na impulsy z řídícího systému, což snižuje riziko ztráty kroků při vyšších rychlostech.

Hlavní výhody bipolární technologie krokového motoru

• Vyšší účinnost díky bipolárnímu řízení, které umožňuje plné využití proudu v obou směrech a tím lepší moment při stejné spotřebě energie oproti unipolárním motorům.
• Nízká hlučnost a vibrace díky přesné konstrukci rotoru s inercií minimalizující rezonance, což zlepšuje kvalitu pohybu v citlivých aplikacích.
• Snadná integrace díky standardní hřídeli o průměru 5mm a délce 24mm, která podporuje běžné spojky a převody bez úprav.

Ve srovnání s většími NEMA 17 motory nabízí tento model nižší moment, ale výrazně menší velikost a hmotnost, což ho činí ideálním pro aplikace s omezeným prostorem, kde není potřeba vysoký výkon, ale spíše přesnost a úspora energie.

Typické použití

• V malých CNC frézovacích strojích typu Shapeoko nebo Prusa Mini, kde zajišťuje přesný posun os bez ztráty kroků při nízkých otáčkách.
• V 3D tiskárnách jako Ender 3 nebo Voron, pro řízení extruderu nebo os Z, kde kompaktnost snižuje celkovou hmotnost pohyblivých částí.
• V robotických ramenech nebo automatizovaných testovacích zařízeních, kde nízký proud umožňuje integraci s bateriovými zdroji.

Tento motor je vhodný pro hobbyisty i profesionály budující kompaktní systémy, kde je klíčová přesnost pohybu bez potřeby složité zpětné vazby. Použijte ho v případech, kdy prostorové omezení neumožňuje větší modely, ale vyžaduje spolehlivost při dlouhodobém provozu.

Řídící systém – kompatibilita a řízení

Motor podporuje standardní impulsní řízení s frekvencí až do stovek kHz, kompatibilní s drivery jako DM320T, který umožňuje mikrostepping až 1/256 pro hladký pohyb. Proud 1A a napětí kolem 3.5V na fázi zajišťují snadnou integraci s běžnými řídícími deskami jako Arduino GRBL nebo Raspberry Pi s CNC shieldem.

• Mikrostepping pro redukci hluku a zlepšení přesnosti, podporované drivery s nastavitelným dělením kroku.
• Kompatibilita s otevřenými systémy jako Mach3 nebo LinuxCNC, kde se nastavuje pulzní šířka pro optimální rychlost.
• Možnost paralelního zapojení s více motory pro synchronizovaný pohyb v multi-osých zařízeních.

Integrace je jednoduchá díky standardnímu zapojení (černá A+, zelená A-, červená B+, modrá B-) a kompatibilitě s driverem DM320T.



Příruba:		NEMA 14
Typ motoru:		Bipolární
Rozměry motoru:		35 x 35 x 28mm
Proud/fáze:		1A
Kroutící moment:		12.5Ncm
Úhel kroku:		1.8°
Odpor vinutí:		3.5Ω
Indukčnost:		3.5mH ± 20%(1KHz)
Průměr hřídele:		5mm
Délka hřídele:		24mm
Délka kabelů:		300mm
Hmotnost:		120g
A	A-	B	B-
Černá	Zelená	Červená	Modrá





Často kladené dotazy

Je tento NEMA 14 motor kompatibilní s mým řídícím systémem?

Ano, motor je plně kompatibilní s drivery podporujícími bipolární krokové motory do 1A, jako je DM320T. Funguje s deskami jako GRBL nebo Raspberry Pi CNC, kde stačí nastavit pulzní signály pro krok a směr.

Jaký je rozdíl mezi tímto modelem a většími NEMA 17 motory?

Tento NEMA 14 má menší moment 12.5Ncm a kompaktnější rozměry oproti NEMA 17 s typicky 40-50Ncm, což ho činí vhodnějším pro aplikace s nízkým zatížením, kde je priorita prostor a nižší spotřeba energie.

Jaké napájení potřebuje tento motor?

Motor vyžaduje napájení kolem 3.5V na fázi při proudu 1A, ale s driverem jako DM320T lze použít vyšší napětí až 36V pro lepší výkon. Celkový zdroj by měl být dimenzován na minimálně 24V/2A pro stabilní provoz.

Lze tento motor použít jako náhradu za starší unipolární verzi?

Ano, jako upgrade za unipolární motor, protože bipolární zapojení poskytuje vyšší moment při stejné velikosti. Je nutné upravit zapojení na čtyři vodiče a použít kompatibilní driver pro plný výkon.

Jak probíhá instalace a zapojení motoru?

Zapojte vodiče podle schématu: černá A+, zelená A-, červená B+, modrá B-. Připevněte motor na přírubu NEMA 14 šrouby M3, připojte k driveru a otestujte impulsy z řídící desky pro ověření pohybu.

Jak ovlivní tento motor přesnost v mé 3D tiskárně?

Díky úhlu 1.8° a mikrosteppingu zajišťuje přesnost až 0.009° na krok, což zlepšuje kvalitu tisku bez ztráty kroků. Doporučujeme kombinaci s driverem DM320T pro minimální vibrace.
