Nema 14 Krokový Motor 0.8A 18Ncm

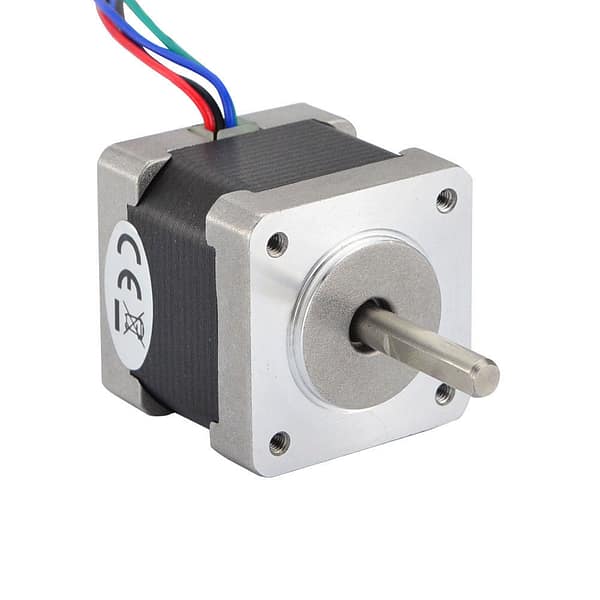

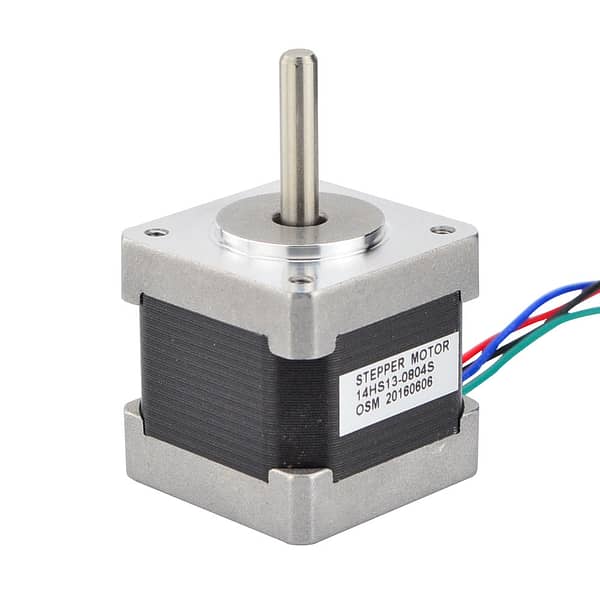

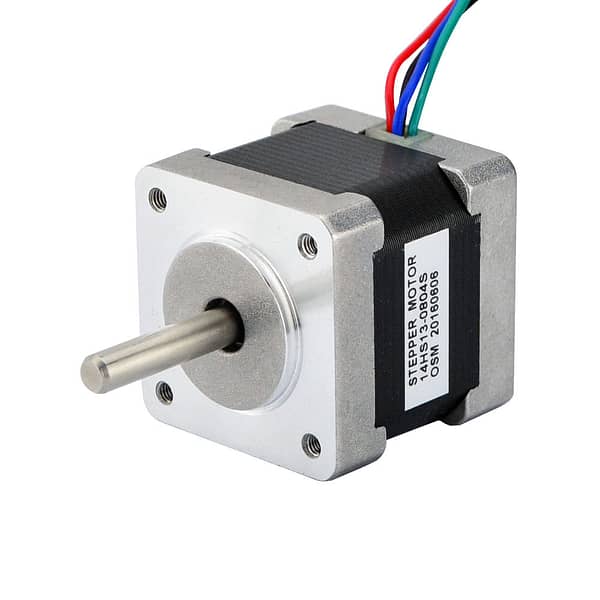

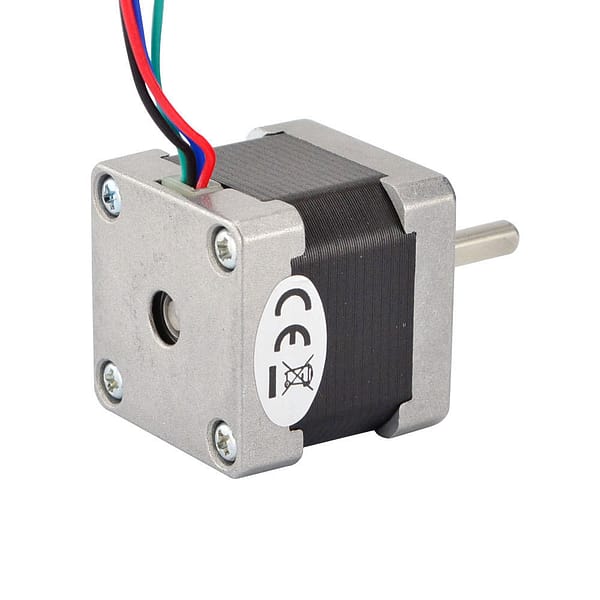

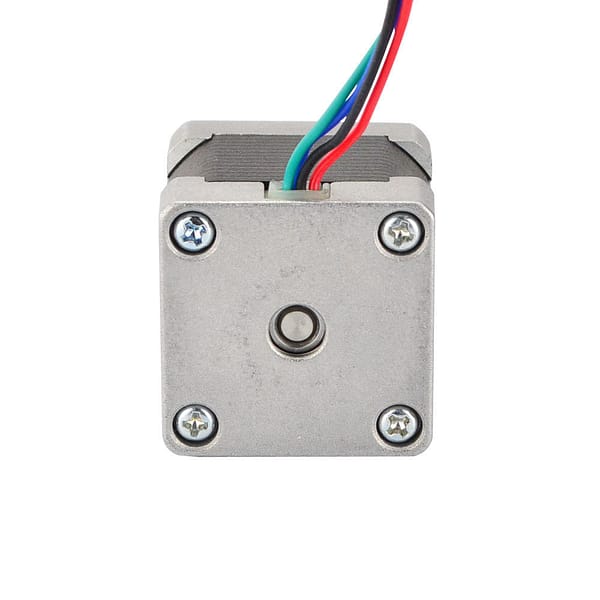

Nema 14 krokový motor

Tento motor obsahuje bipolární vinutí s čtyřmi vodiči, které umožňuje přesné řízení polohy v CNC aplikacích. Slouží k převodu elektrických impulsů na mechanický pohyb s kroutícím momentem 18 Ncm, což zajišťuje stabilní výkon v kompaktních zařízeních. Klíčovou výhodou je jeho nízká hmotnost 170 g a rozměry 35x35x34.8 mm, které usnadňují montáž do omezených prostorů.

Princip fungování spočívá v sekvenčním buzení fází, kde každý krok odpovídá úhlu 1.8°, což umožňuje dosáhnout vysoké přesnosti bez potřeby zpětné vazby v otevřené smyčce. Tato technologie je důležitá proto, že minimalizuje chyby polohování při nízkých otáčkách a zvyšuje efektivitu v aplikacích s proměnnou zátěží, jako jsou přesné posuvy v laboratorních zařízeních.

Hlavní výhody bipolární technologie krokového motoru

• Vyšší kroutící moment díky plnému využití vinutí, což umožňuje řídit zátěže až do 18 Ncm bez ztráty kroků při správném napájení.
• Nízká indukčnost 10 mH, která snižuje teplo generované při vysokých frekvencích a prodlužuje životnost motoru v kontinuálním provozu.
• Odpor vinutí 6.8 Ω optimalizovaný pro proudy do 0.8 A, což zajišťuje kompatibilitu s nízkonapěťovými řadiči a minimalizuje spotřebu energie.

Ve srovnání s unipolárními motory nabízí tento model lepší dynamiku, protože bipolární zapojení umožňuje reverzibilní tok proudu, což zvyšuje rychlost reakce v aplikacích jako jsou malé CNC frézky nebo 3D tiskárny typu Prusa Mini.

Typické použití

• V malých CNC strojích pro přesné frézování, kde kroutící moment 18 Ncm stačí pro posuv os s nízkou zátěží, například v hobby dílnách.
• V 3D tiskárnách pro řízení extruderu nebo os Z, kde přesnost úhlu kroku zajišťuje hladký tisk bez artefaktů.
• V robotických ramenech nebo laboratorních automatech, kde kompaktní velikost umožňuje integraci do přenosných zařízení.

Tento motor je vhodný pro vývojáře a inženýry, kteří potřebují spolehlivý pohon v systémech s omezeným prostorem, jako jsou DIY projekty nebo prototypy. Použijte ho, když vyžadujete přesnost bez vysokého výkonu, například v aplikacích s maximálním proudem do 0.8 A.

Krokový motor Nema 14 – kompatibilita a řízení

Motor podporuje standardní bipolární řízení s proudem 0.8 A a napětím kolem 5.4 V, což ho činí kompatibilním s řadiči jako DM320T, který umožňuje mikrostepping až do 1/256 pro hladký chod.

• Kompatibilní s řadičem DM320T pro Nema 14, podporující proudy od 0.5 do 2.2 A.
• Možnost mikrosteppingu, který snižuje vibrace a zvyšuje přesnost polohování v aplikacích jako CNC plotry.
• Standardní 4-vodičové zapojení pro snadnou integraci s Arduinem nebo Raspberry Pi přes shieldy.



Příruba:		NEMA 14
Typ motoru:		Bipolární
Rozměry motoru:		35 x 35 x 34.8mm
Proud/fáze:		0.8A
Kroutící moment:		18Ncm
Úhel kroku:		1.8°
Odpor vinutí:		6.8Ω
Indukčnost:		10mH ± 20%(1KHz)
Průměr hřídele:		5mm
Délka hřídele:		24mm
Délka kabelů:		400mm
Hmotnost:		170g
A	A-	B	B-
Černá	Zelená	Červená	Modrá





Často kladené dotazy

Je tento motor kompatibilní s řadičem DM320T?

Ano, motor Nema 14 s proudem 0.8 A je plně kompatibilní s řadičem DM320T, který podporuje Nema 8 až 17 a umožňuje nastavení proudu od 0.5 do 2.2 A pro optimální výkon bez přehřívání.

Jaký je rozdíl mezi tímto modelem a variantami Nema 17?

Nema 14 je menší a lehčí (170 g) s nižším kroutícím momentem 18 Ncm oproti Nema 17, které často dosahují 40-50 Ncm, ale je vhodnější pro aplikace s omezeným prostorem a nižší zátěží.

Jaké napájení potřebuje tento motor?

Motor vyžaduje napětí kolem 5.4 V při proudu 0.8 A na fázi, s odporem 6.8 Ω. Doporučujeme stabilizovaný zdroj 12-24 V v kombinaci s řadičem, který reguluje proud pro prevenci přehřátí.

Můžu tento motor použít jako náhradu za starší unipolární motor?

Ano, jako náhrada funguje dobře, protože bipolární zapojení nabízí vyšší efektivitu, ale vyžaduje kompatibilní řadič. Při upgradu zkontrolujte kroutící moment a zapojení vodičů pro hladkou integraci.

Jak zapojit tento motor do systému?

Zapojejte vodiče podle schématu: černá (A+), zelená (A-), červená (B+), modrá (B-). Použijte řadič jako DM320T a spojte s mikrokontrolérem přes pulzní a směrové signály pro přesné řízení.
