Napájecí Zdroj pro Krokové Motory 100W 24V 4.5A

Napájecí zdroj 100W 24V 4.5A

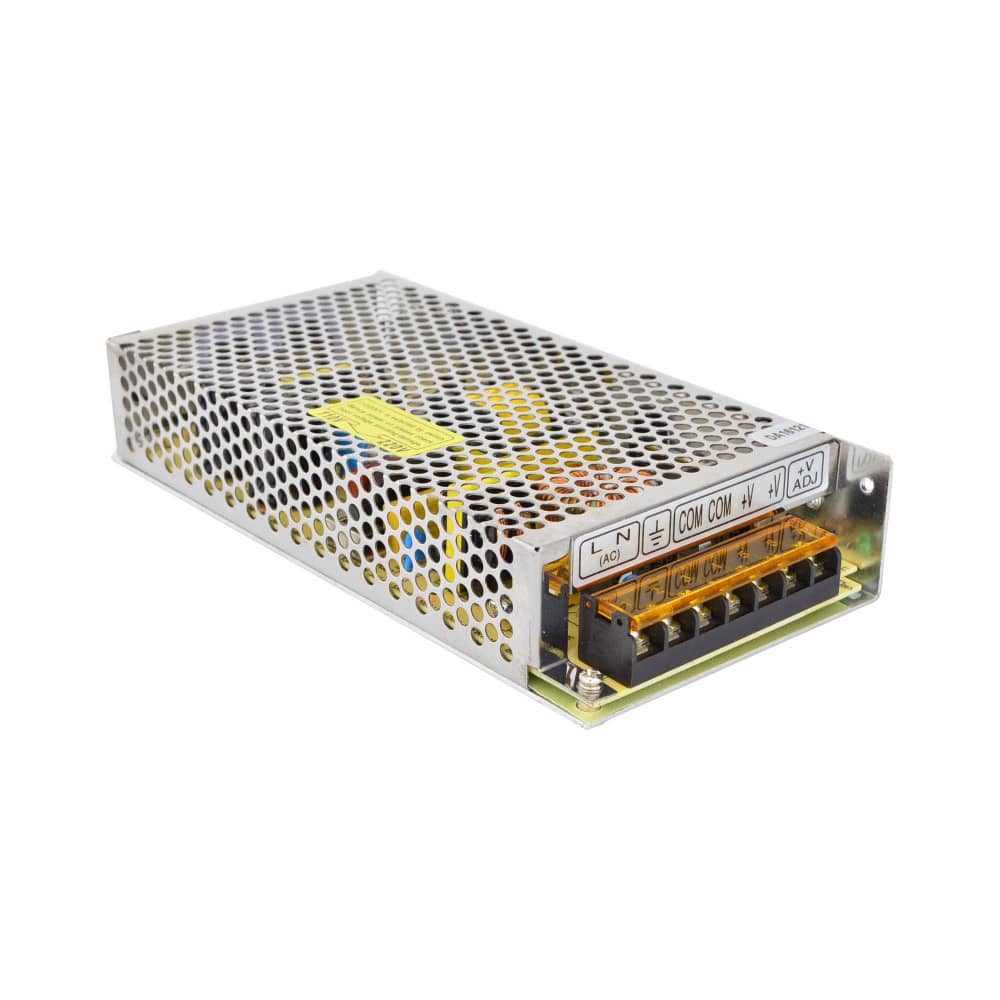

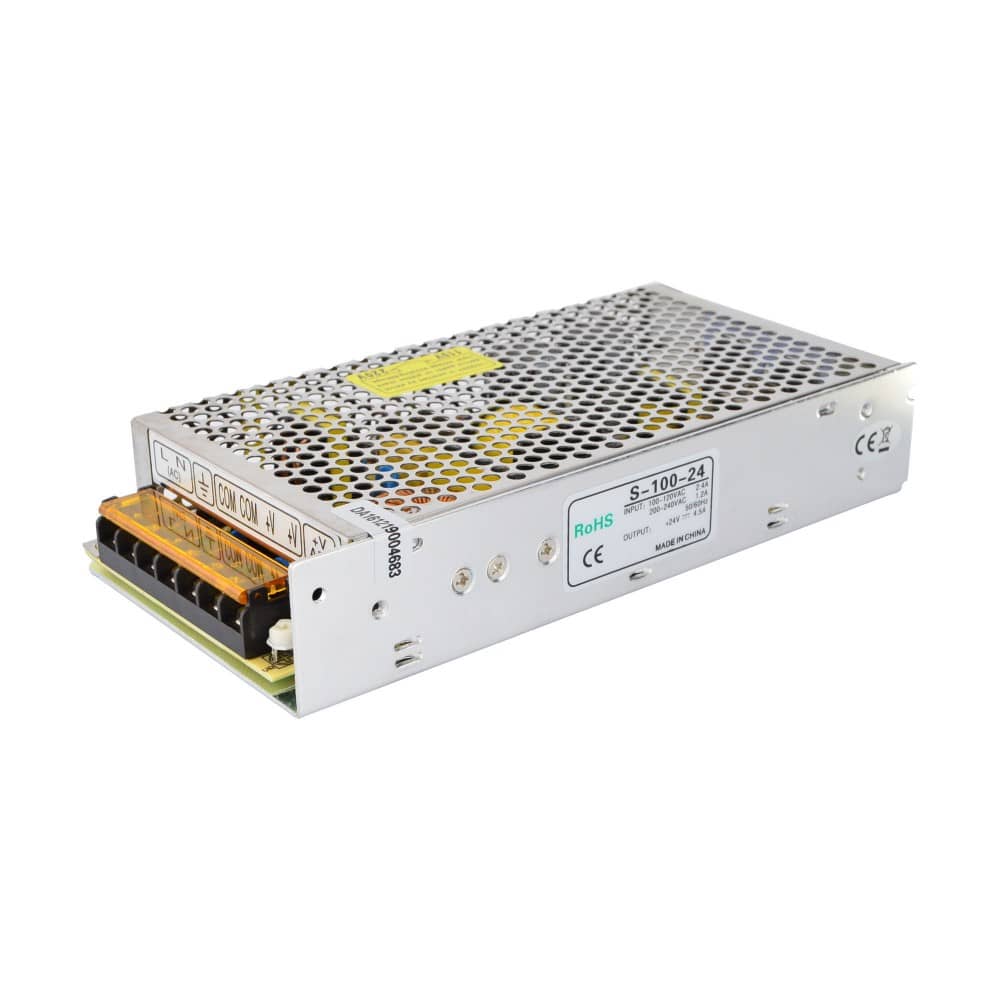

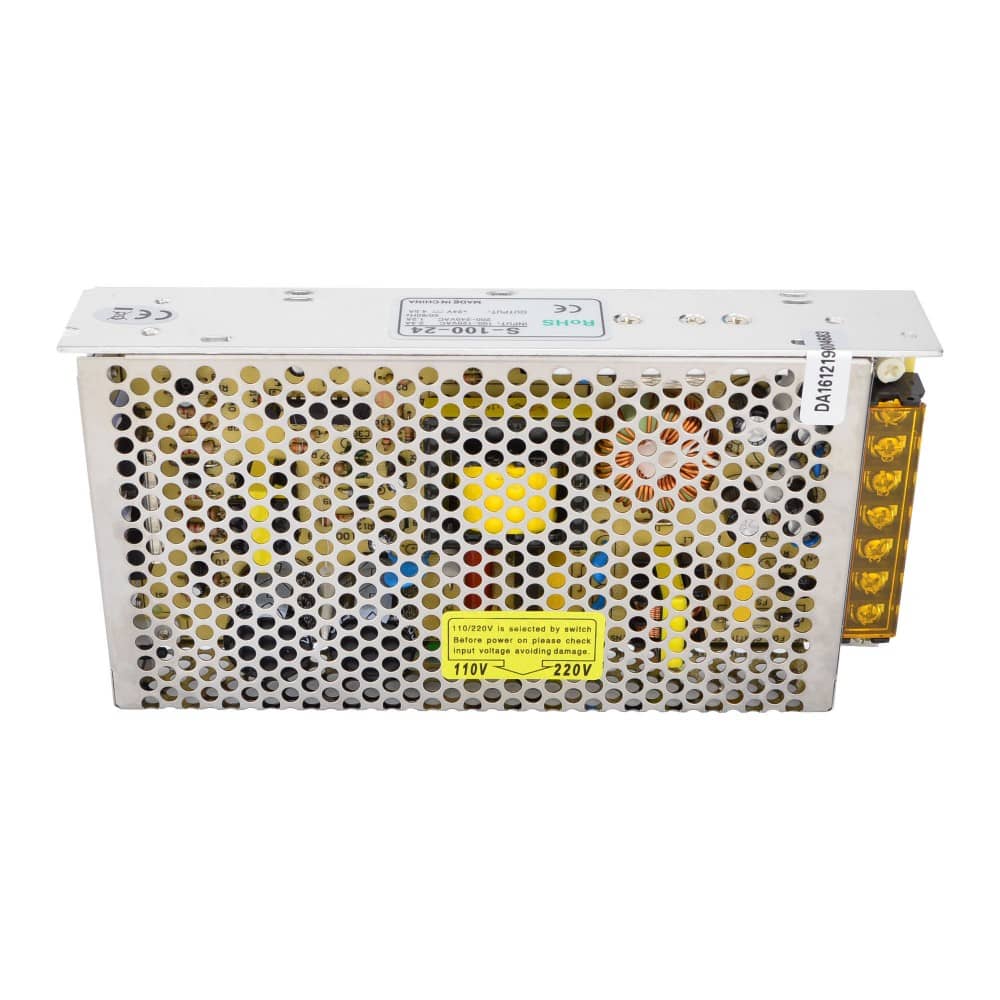

Tento spínaný napájecí zdroj dodává výstup 24V DC při proudu až 4.5A, což zajišťuje celkový výkon 100W. Slouží k napájení krokových motorů a souvisejících komponent v CNC routerech, kde stabilita napětí přímo ovlivňuje přesnost pohybu. Klíčovou výhodou je vestavěný switch pro výběr vstupního napětí 115V nebo 230V, což umožňuje použití v různých elektrických sítích bez adaptérů.

Princip fungování spočívá v pulzně šířkové modulaci (PWM), která převádí střídavé vstupní napětí na stejnosměrné s minimálním tepelným ztrátami. To vede k vysoké účinnosti až 80-85 %, což snižuje spotřebu energie a prodlužuje životnost zařízení. Důležité je to zejména v kontinuálním provozu, kde by lineární zdroje generovaly nadměrné teplo a snižovaly spolehlivost systému.

Hlavní výhody spínaného napájecího zdroje

• Vysoká účinnost díky PWM regulaci, která minimalizuje energetické ztráty a umožňuje chlazení přirozenou konvekcí bez ventilátorů.
• Nízký výstupní šum a zvlnění pod 150 mV, což zajišťuje čistý signál pro řídicí elektroniku a zabraňuje rušení v krokových motorech.
• Komplexní ochrany proti přetížení, přepětí, zkratu a přehřátí, které automaticky obnovují provoz po odstranění poruchy.

Ve srovnání s lineárními zdroji je tento model lehčí a kompaktnejší, s hmotností pouze 550 g, což usnadňuje integraci do omezených prostorů v CNC strojích jako Prusa i3 nebo vlastních routerech.

Typické použití

• V CNC routerech pro napájení víceosých systémů s krokovými motory Nema 17 nebo 23, kde stabilní 24V zajišťuje přesné polohování.
• V průmyslové automatizaci, například v pick-and-place strojích, kde nízký šum minimalizuje chyby v senzorice.
• V 3D tiskárnách jako Ender 3 nebo Creality modely, pro napájení stepper driverů a ohřevů s vysokou spolehlivostí.

Produkt je vhodný pro konstruktéry CNC zařízení, kteří potřebují spolehlivé napájení v prostředích s proměnným zatížením, ideálně tam, kde je důraz na dlouhodobý bezporuchový provoz.

Krokové motory – kompatibilita a řízení

Zdroj je plně kompatibilní s drivery jako DM542T, který podporuje motory Nema 17 až 24 s napájecím rozsahem 20-50V DC. To umožňuje přímé zapojení bez dalších konvertorů.

• Podpora mikrosteppingu až 1/256, což zvyšuje přesnost pohybu při konstantním napětí 24V.
• Automatická regulace proudu pro ochranu motorů před přehřátím během dlouhých cyklů.
• Kompatibilita s řídicími systémy jako GRBL nebo Mach3, kde stabilní napájení eliminuje ztráty kroků.

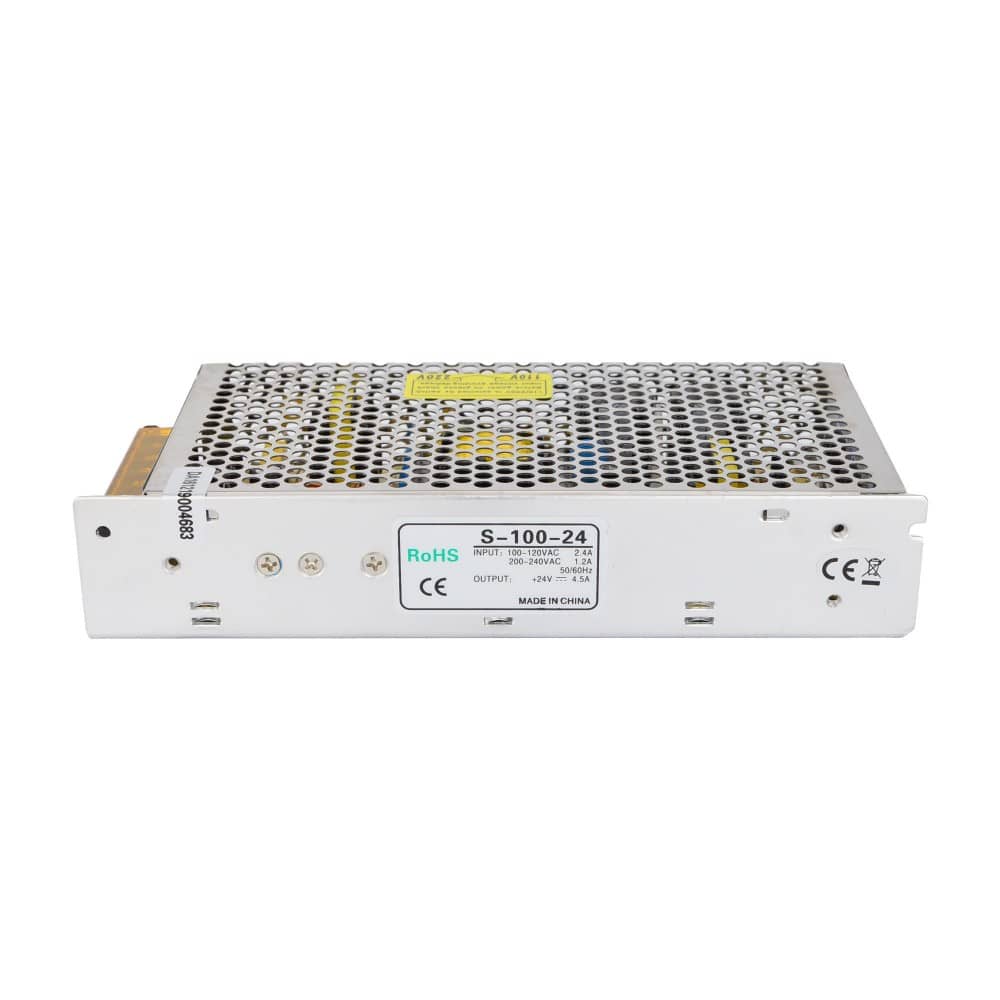

Výstup:		24V 4.5A DC
Vstup:		92~132V/175~264V AC
Rozměry:		199 x 97 x 38mm
Hmotnost:		550g





Často kladené dotazy

Je tento napájecí zdroj kompatibilní s driverem DM542T?

Ano, zdroj 24V 4.5A je plně kompatibilní s DM542T, který vyžaduje napájení 20-50V DC. Poskytuje dostatečný proud pro řízení motorů Nema 17-24 bez rizika podnapětí.

Jaký je rozdíl mezi tímto modelem a vyššími variantami jako 150W?

Tento 100W model je vhodný pro menší systémy s 1-3 motory, zatímco 150W verze zvládne vyšší zatížení, např. pro 4-osé CNC. Rozdíl je v maximálním proudu a výkonu, ale účinnost zůstává podobná.

Jaké jsou požadavky na vstupní napájení?

Vstupní napětí lze přepnout switchem na 115V nebo 230V AC, s rozsahem 92-132V nebo 175-264V. Doporučujeme použít standardní síťovou zásuvku s uzemněním pro bezpečnost.

Lze tento zdroj použít jako náhradu za původní v mém CNC routeru?

Ano, pokud původní zdroj má podobné parametry (24V, min. 4A), lze ho nahradit. Zkontrolujte celkové zatížení systému, aby nedošlo k přetížení, a použijte stejné konektory.

Jak probíhá instalace a zapojení zdroje?

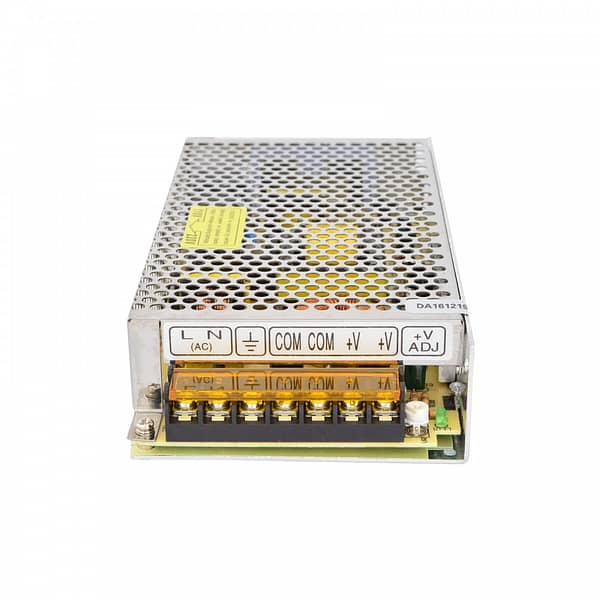

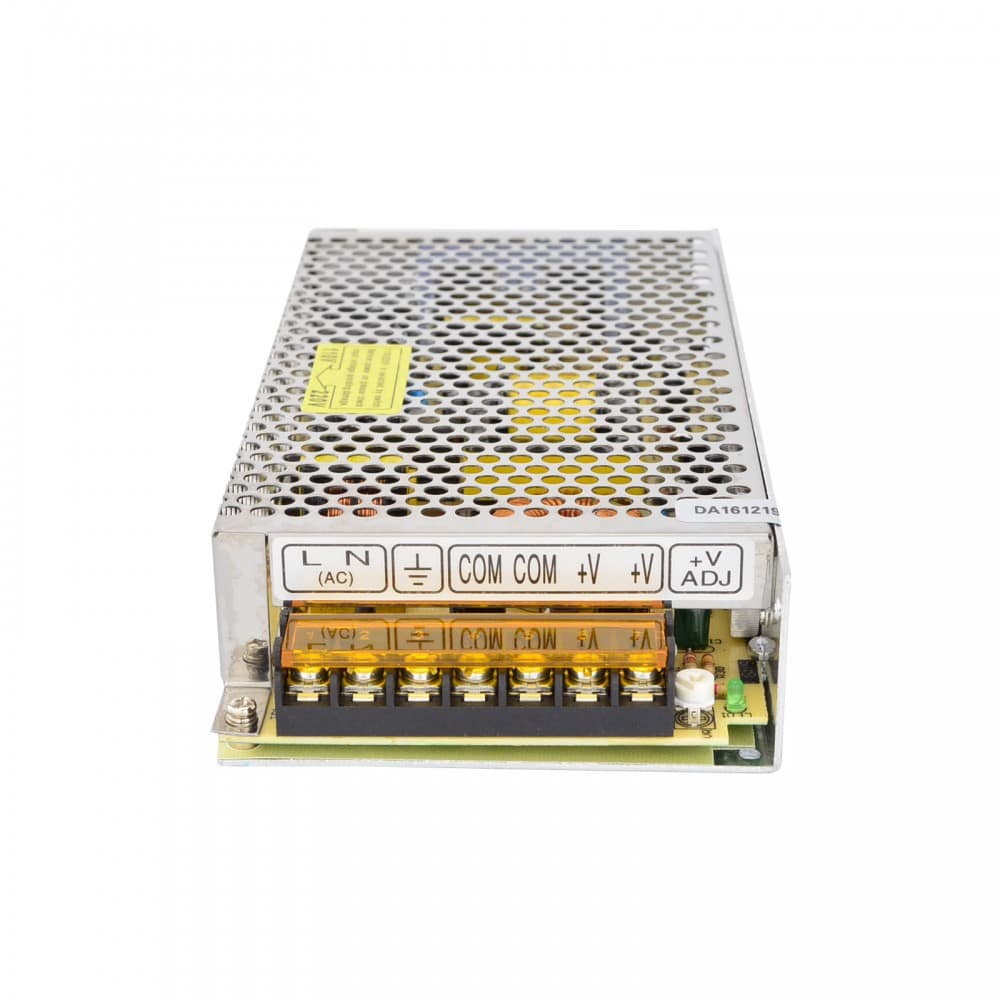

Zapojte AC vstup do sítě, přepněte switch podle místní sítě a spojte DC výstup s driverem. Upevněte zdroj na šasi pro lepší chlazení, ideálně s minimálně 5 cm volného prostoru kolem.

Jak zdroj chrání před poruchami v CNC systému?

Integrované ochrany automaticky vypnou výstup při přepětí nad 28V, zkratu nebo teplotě nad 80°C. Po ochlazení se provoz obnoví, což minimalizuje riziko poškození motorů nebo elektroniky.
