Nema 14 Krokový Motor 0.65A 8Ncm

NEMA 14 krokový motor – přesný pohon pro kompaktní systémy

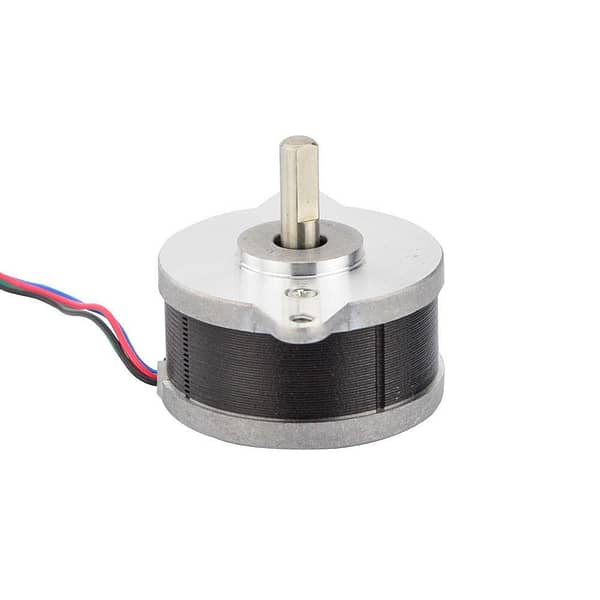

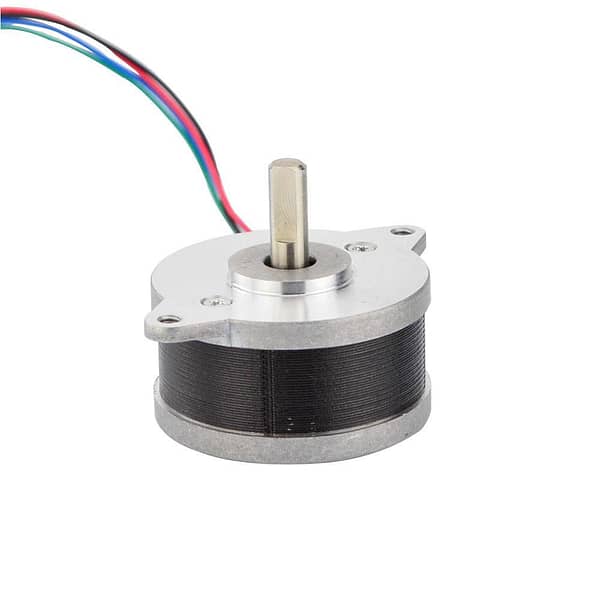

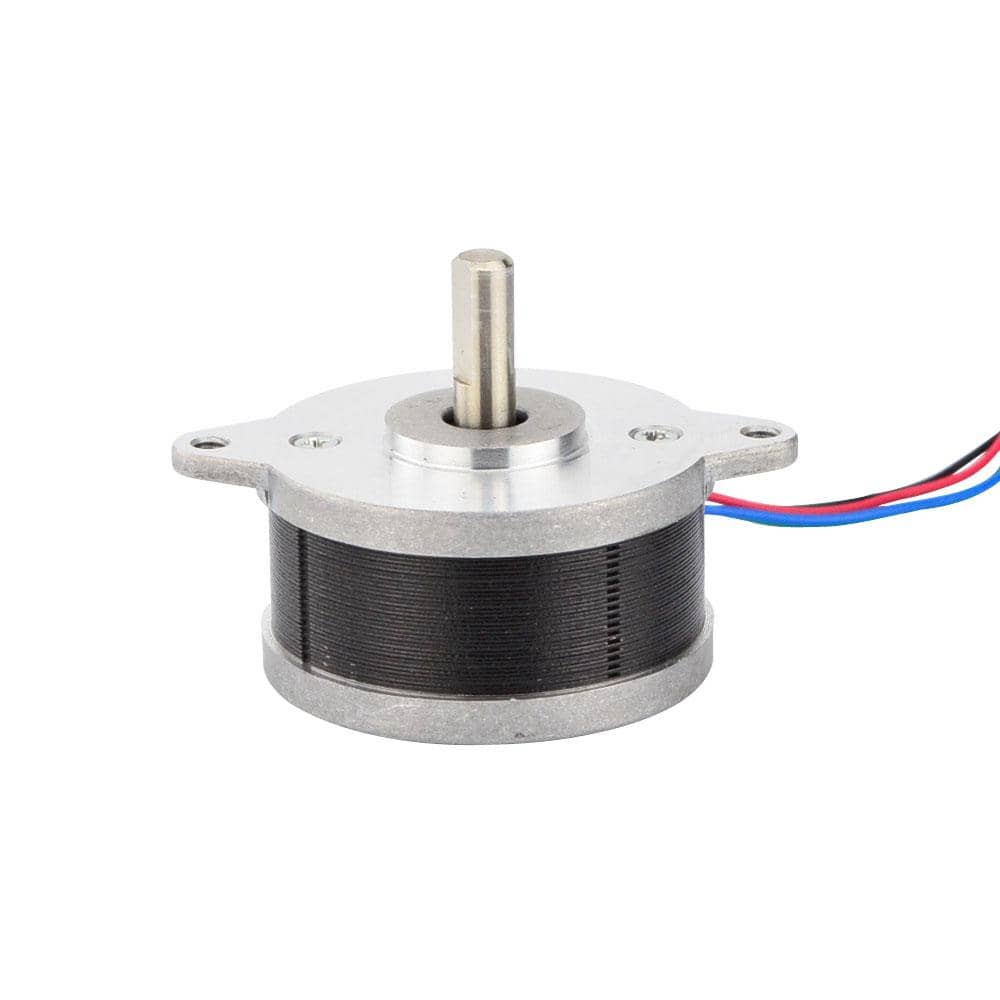

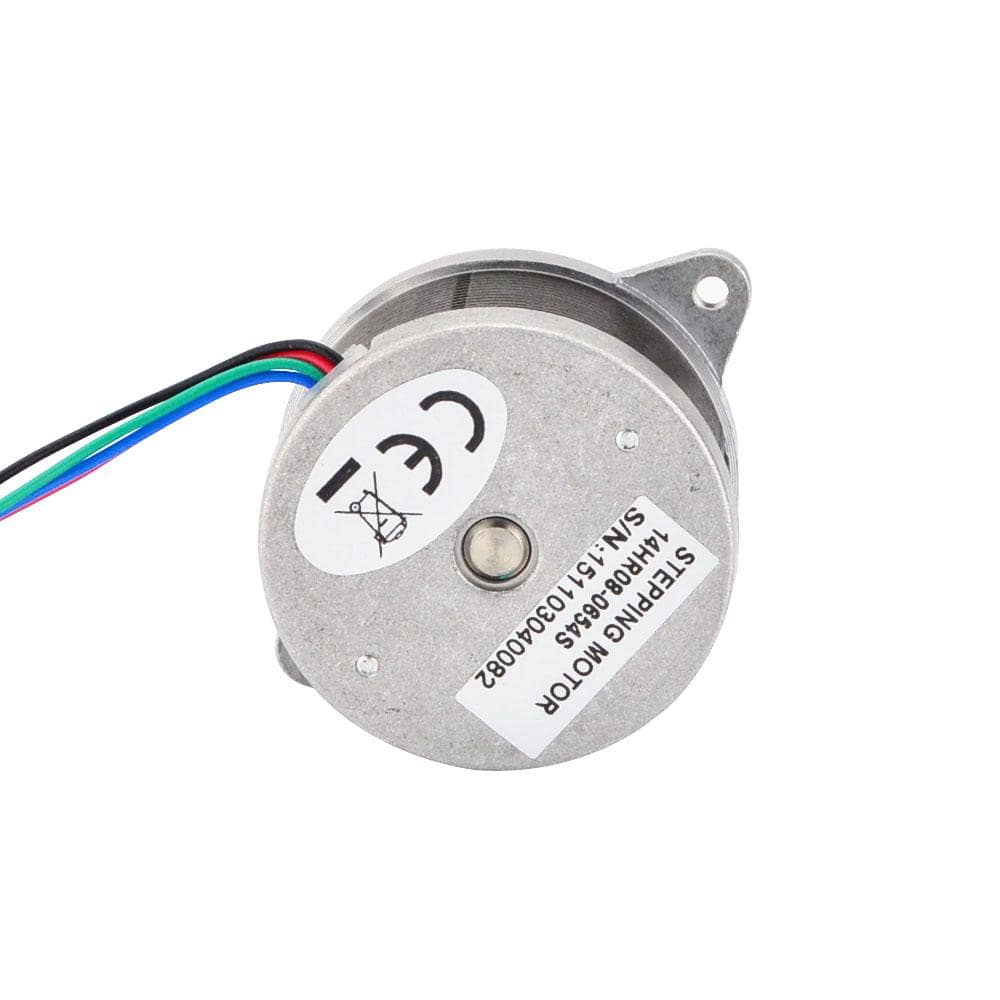

Tento krokový motor NEMA 14 modelu 14HR08-0654S představuje bipolární hybridní řešení s úhlem kroku 0.9°, které zajišťuje vyšší rozlišení oproti standardním 1.8° motorům. Obsahuje čtyři vodiče pro připojení, držný moment 8Ncm a je navržen pro aplikace, kde je klíčová přesnost a nízká spotřeba. Hlavní výhodou je jeho kulatý design s průměrem 36mm, což umožňuje montáž do omezených prostorů v CNC zařízeních.

Princip fungování spočívá v elektromagnetickém řízení statoru, kde proud protékající fázemi (0.65A na fázi při odporu 7Ω) vytváří magnetické pole rotující v krocích. To zajišťuje přesné polohování bez zpětné vazby, což je důležité pro systémy, kde se minimalizuje ztráta kroků díky vyšší indukčnosti 6mH, která zlepšuje dynamiku při vyšších rychlostech.

Hlavní výhody hybridní technologie krokových motorů

• Vyšší rozlišení díky 0.9° úhlu kroku umožňuje dvojnásobné kroky na otáčku oproti 1.8° variantám, což zvyšuje přesnost v aplikacích jako CNC gravírování.
• Nízký proud 0.65A snižuje teplo a spotřebu energie, ideální pro bateriově napájené nebo mobilní zařízení.
• Kompaktní hmotnost 100g a délka 19.6mm usnadňují integraci do malých strojů bez ztráty výkonu.

Ve srovnání s unipolárními motory nabízí bipolární konfigurace vyšší moment při stejné velikosti, což je výhodné v kontextech, kde je potřeba vyrovnat se s vyššími zátěžemi v omezeném prostoru, například v stolních CNC frézách jako Prusa Mini nebo Ender 3 modifikacích.

Typické použití

• V malých CNC strojích pro přesné posuny os, kde nízký moment stačí pro lehké nástroje jako laserové gravírování.
• V 3D tiskárnách pro řízení extrudéru nebo Z-osy, kde přesnost 0.9° minimalizuje vrstvové chyby.
• V robotických ramenech nebo automatizovaných kamerových systémech pro plynulé a opakované pohyby.

Tento motor je vhodný pro hobbyisty i profesionály pracující s kompaktními systémy, kde se používá při rychlostech do 1000 kroků/s a v prostředích s teplotami do 130°C. Vyberte ho, když potřebujete vyšší přesnost než u standardních motorů, ale bez nutnosti vysokého momentu.

Krokový motor NEMA 14 – kompatibilita a řízení

Motor podporuje standardní bipolární řízení s pulzním signálem, což umožňuje integraci s běžnými kontrolery jako Arduino nebo GRBL. Je plně kompatibilní s digitálním driverem DM320T, který zvládá proudy do 2.2A a mikrostepping až 1/256 pro ještě vyšší přesnost. DM320T zajišťuje ochranu proti přehřátí a zkratům.

• Mikrostepping kompatibilita umožňuje až 400 kroků na otáčku v plném kroku, což zlepšuje hladkost pohybu.
• Podpora pro PWM řízení proudu snižuje hluk a vibrace při nízkých rychlostech.
• Kompatibilní s 5V logickými signály pro snadné propojení s mikrokontrolery.





Příruba:		NEMA 14
Typ motoru:		Bipolární
Rozměry motoru:		⌀36mm x 19.5mm
Proud/fáze:		0.65A
Kroutící moment:		8Ncm
Úhel kroku:		0.9°
Odpor vinutí:		7Ω
Indukčnost:		6mH ± 20%(1KHz)
Průměr hřídele:		5mm
Délka hřídele:		15mm
Délka kabelů:		300mm
Hmotnost:		100g
A	A-	B	B-
Černá	Zelená	Červená	Modrá





Často kladené dotazy

Je tento motor kompatibilní s řídícím systémem GRBL?

Ano, motor NEMA 14 lze připojit k GRBL přes vhodný driver jako DM320T, který zpracovává pulzní signály. Zajistěte, aby driver podporoval proud 0.65A pro optimální výkon bez přehřívání.

Jaký je rozdíl mezi tímto modelem a variantou s 1.8° úhlem kroku?

Tento model s 0.9° úhlem nabízí dvojnásobnou přesnost a hladší pohyb, ale nižší maximální rychlost oproti 1.8° variantám. Je vhodnější pro aplikace vyžadující detailní polohování.

Jaké napájení potřebuji pro tento motor?

Doporučujeme napájení 12-24V DC pro driver, přičemž motor sám o sobě pracuje na 4.6V při 0.65A. Vyhněte se přímému připojení bez driveru, aby nedošlo k poškození.

Jak zapojit vodiče motoru k driveru?

Připojte černý (A) a zelený (A-) k jedné fázi, červený (B) a modrý (B-) k druhé. Použijte schéma driveru pro správnou polaritu a testujte na nízkém proudu.

Podporuje tento motor mikrostepping a jak to ovlivní výkon?

Ano, s kompatibilním driverem jako DM320T podporuje až 1/256 mikrostepping, což zvyšuje přesnost, ale snižuje moment při vyšších děleních. Ideální pro aplikace s nízkými vibracemi.
