Nema 14 Krokový Motor 0.5A 5Ncm

NEMA 14 krokový motor

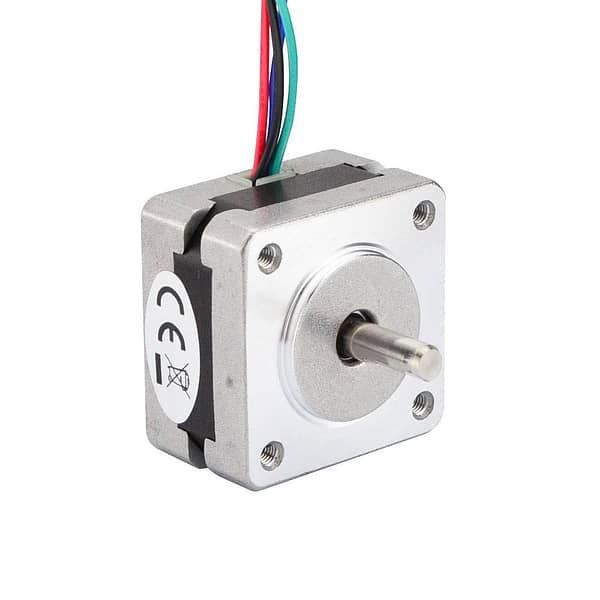

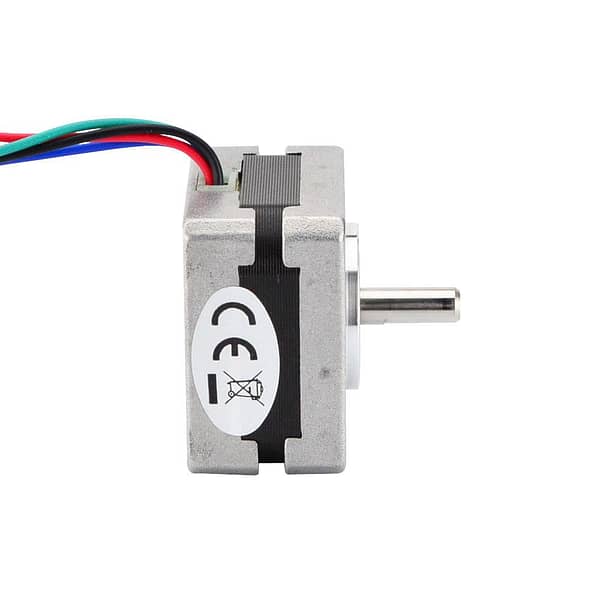

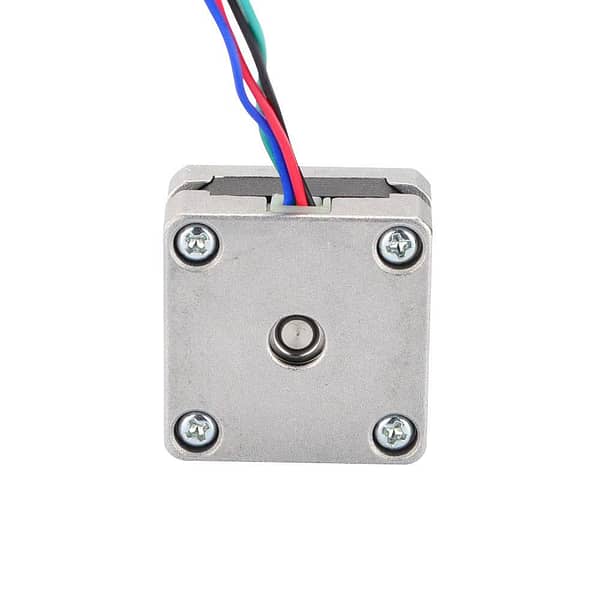

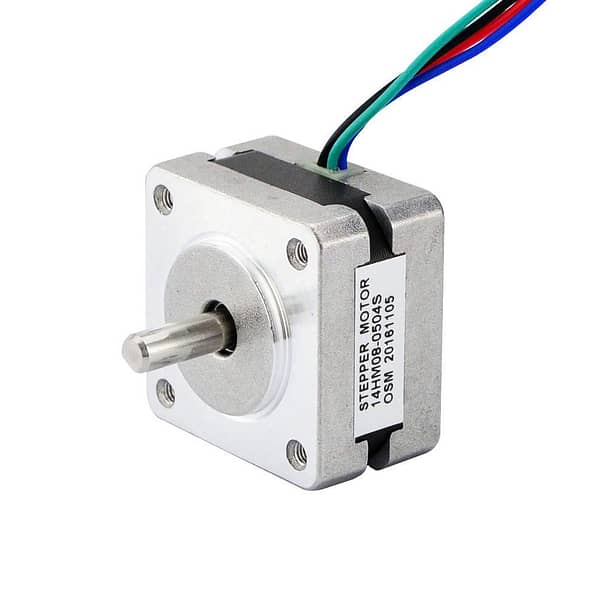

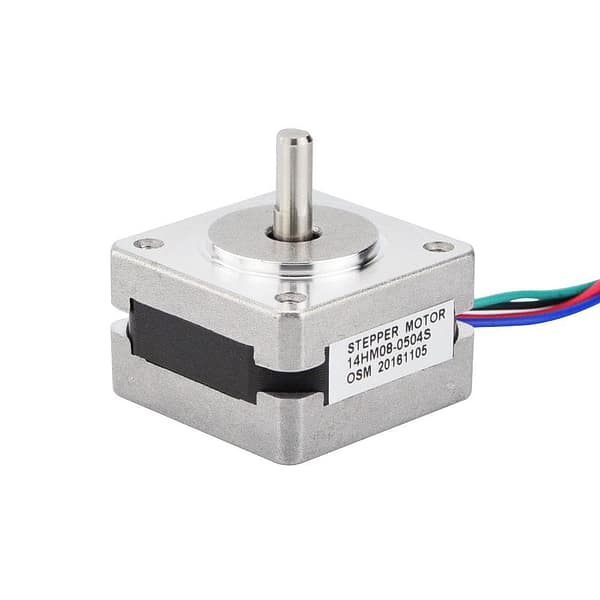

Tento krokový motor NEMA 14 s modelem 14HM08-0504S obsahuje bipolární konfiguraci s čtyřmi vodiči, což umožňuje přesné řízení polohy v systémech vyžadujících vysokou přesnost při nízké spotřebě. Slouží k pohonu os v CNC zařízeních, kde jeho držný moment 5 Ncm zajišťuje stabilní držení pozice bez dodatečného brzdění, a klíčovou výhodou je jeho malá velikost 35 x 35 x 20 mm, která usnadňuje integraci do omezených prostorů.

Princip fungování spočívá v elektromagnetickém krokování, kde každá fáze motoru generuje magnetické pole pro rotaci hřídele o 0.9° na krok, což je polovina standardního 1.8° úhlu u běžných motorů. To zvyšuje přesnost pohybu, protože umožňuje dvojnásobný počet kroků na otáčku, což je důležité v aplikacích, kde je potřeba minimalizovat chyby polohování, například při mikrofrézování nebo přesném dávkování.

Hlavní výhody bipolární technologie krokového motoru

• Vyšší přesnost díky 0.9° úhlu kroku, který snižuje vibrační efekty a zlepšuje hladkost pohybu oproti 1.8° variantám.
• Nízký proud 0.5 A na fázi minimalizuje zahřívání, což prodlužuje životnost motoru v kontinuálním provozu.
• Kompaktní design s hmotností pouze 90 g umožňuje použití v lehkých konstrukcích bez ztráty výkonu.

V porovnání s unipolárními motory nabízí bipolární verze vyšší moment při stejné velikosti, protože využívá plný proud v obou směrech vinutí, což je ideální pro aplikace, kde je omezený prostor, jako v malých CNC plotrech nebo přenosných zařízeních.

Typické použití

• V 3D tiskárnách typu Prusa Mini nebo Ender 3 pro přesný pohyb extruderu, kde nízký moment stačí pro lehké osy.
• V malých CNC frézovacích strojích jako Shapeoko nebo OpenBuilds pro řízení Z-osy s vysokou přesností.
• V robotických ramenech nebo automatizovaných dávkovačích, kde kompaktnost zajišťuje snadnou montáž.

Tento motor je vhodný pro hobbyisty i malé firmy, které potřebují spolehlivý pohon v systémech s nízkými nároky na moment, například při prototypování nebo v laboratořních zařízeních, kde se vyžaduje přesnost bez přehřívání.

Krokový motor NEMA 14 – kompatibilita a řízení

Motor podporuje standardní bipolární řízení s odporem 10 Ω a indukčností 8.2 mH, což umožňuje snadné spojení s řadiči pro mikrostepping až do 1/256 kroku pro ještě vyšší přesnost.

• Kompatibilní s řadiči jako DM320T, který podporuje proudy od 0.3 A do 2.2 A a umožňuje plynulé řízení bez rezonancí.
• Podpora pro Arduino nebo Raspberry Pi s moduly jako A4988, kde lze nastavit proud podle potřeby.
• Možnost integrace do systémů s GRBL nebo Marlin firmwarem pro CNC a 3D tisk.

V integraci se motor snadno zapojuje díky standardním vodičům (černá A, zelená A-, červená B, modrá B-), a je plně kompatibilní s DM320T.



Příruba:		NEMA 14
Typ motoru:		Bipolární
Rozměry motoru:		35 x 35 x 20mm
Proud/fáze:		0.5A
Kroutící moment:		5Ncm
Úhel kroku:		0.9°
Odpor vinutí:		10Ω
Indukčnost:		8.2mH ± 20%(1KHz)
Průměr hřídele:		5mm
Délka hřídele:		15mm
Délka kabelů:		300mm
Hmotnost:		90g
A	A-	B	B-
Černá	Zelená	Červená	Modrá





Často kladené dotazy

Je tento motor kompatibilní s řadičem DM320T?

Ano, motor NEMA 14 s proudem 0.5 A je plně kompatibilní s DM320T, který podporuje motory od NEMA 8 do 17 a umožňuje nastavení proudu až do 2.2 A pro přesné mikrostepping.

Jaký je rozdíl mezi 0.9° a 1.8° variantou krokového motoru?

Verze s 0.9° úhlem kroku poskytuje dvojnásobnou přesnost oproti 1.8°, což znamená méně chyb v polohování, ale vyžaduje řadič schopný zpracovat více kroků na otáčku.

Jaké napájení potřebuje tento motor?

Motor pracuje na vypočítaném napětí kolem 5 V při odporu 10 Ω a proudu 0.5 A, ale doporučujeme zdroj 12-24 V pro řadič, který reguluje proud.

Lze tento motor použít jako náhradu za starší NEMA 14 model?

Ano, pokud má stejný držný moment a proud, slouží jako upgrade pro systémy vyžadující vyšší přesnost, například v upgradu 3D tiskárny Prusa.

Jak správně zapojit vodiče motoru?

Vodiče zapojte takto: černá (A), zelená (A-), červená (B), modrá (B-). Použijte bipolární řadič a ověřte polaritu pro správný chod bez přehřívání.
