Digitální Driver DM332T pro Krokové Motory Nema 17, 23

Digitální driver DM332T – řízení krokových motorů NEMA 17 a NEMA 23

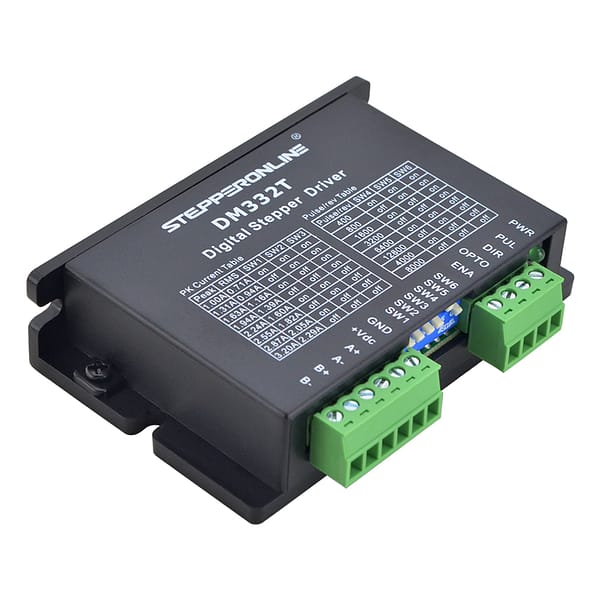

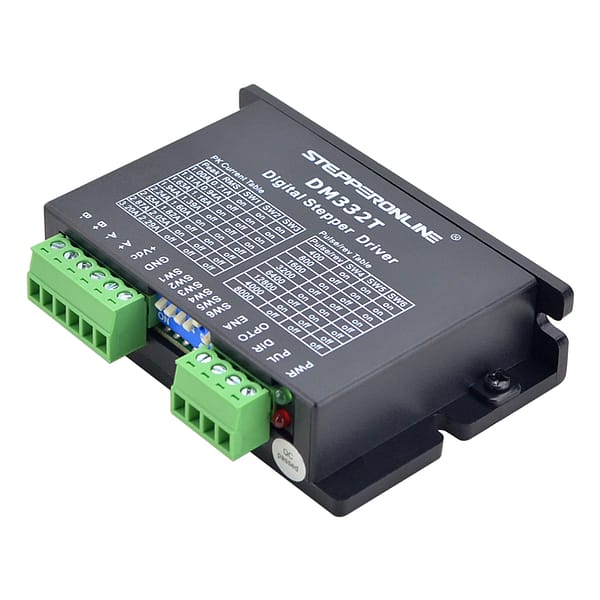

Driver DM332T je kompaktní digitální řadič určený pro 2fázové a 4fázové krokové motory velikosti NEMA 17 a NEMA 23. Pracuje s napájecím napětím 10–30VDC a dodává výstupní proud v rozsahu 1–3.2A, což pokrývá naprostou většinu běžných aplikací od 3D tiskáren přes CNC frézky až po laserové gravírovací stroje.

Oproti jednodušším analogovým driverům využívá DM332T digitální zpracování signálu s pokročilými algoritmy pro potlačení rezonance. Motor díky tomu běží tišeji, s menšími vibracemi a nižším zahříváním, což prodlužuje životnost celé mechaniky. Automatická identifikace připojeného motoru navíc optimalizuje parametry řízení bez nutnosti složitého nastavování.

Hlavní výhody digitálního řízení

• Anti-rezonanční algoritmus eliminuje typické „pískání” motorů v určitých otáčkách a zajišťuje plynulý pohyb v celém rozsahu rychlostí
• Multi-stepping technologie vyhlazuje pohyb i při nižším mikrokrokování, motor se chová jako by měl vyšší rozlišení
• Automatické snížení proudu v klidu redukuje zahřívání motoru i driveru při delší nečinnosti
• Soft-start zabraňuje škubnutí motoru při zapnutí napájení

Ve srovnání s levnějšími drivery typu A4988 nebo DRV8825 nabízí DM332T výrazně vyšší maximální proud a sofistikovanější řízení. Zatímco integrované drivery na 3D tiskárnách zvládnou motory do cca 2A, DM332T s kapacitou 3.2A pohodlně pohání i větší motory NEMA 23 pro CNC aplikace.

Typické použití

• Upgrady 3D tiskáren Ender 3, Prusa MK3/MK4 nebo Voron, kde externí driver nahradí integrované čipy na desce a zlepší kvalitu tisku
• Malé a střední CNC frézky a gravírky s motory NEMA 17 nebo menšími NEMA 23
• Laserové řezačky a plottery vyžadující přesné a tiché polohování
• Automatizační a robotické projekty s požadavkem na spolehlivé řízení pozice

DM332T je ideální volbou pro bastlíře a hobby konstruktéry, kteří chtějí zlepšit výkon svých strojů bez velkých investic. Profesionálové ocení jeho spolehlivost pro prototypování a menší výrobní série. Pro náročnější aplikace s většími motory NEMA 23 a NEMA 34 doporučujeme silnější modely jako DM542T nebo DM556T.

Řídící rozhraní – kompatibilita a zapojení

Driver přijímá standardní step/direction (PUL/DIR) signály kompatibilní s většinou řídících desek a systémů. Opticky izolované vstupy chrání řídicí elektroniku před rušením z výkonové části.

• Kompatibilní s GRBL, Mach3, LinuxCNC, Marlin, Klipper a dalšími firmware
• Maximální vstupní frekvence 60 kHz umožňuje rychlé pohyby i při vysokém mikrokrokování

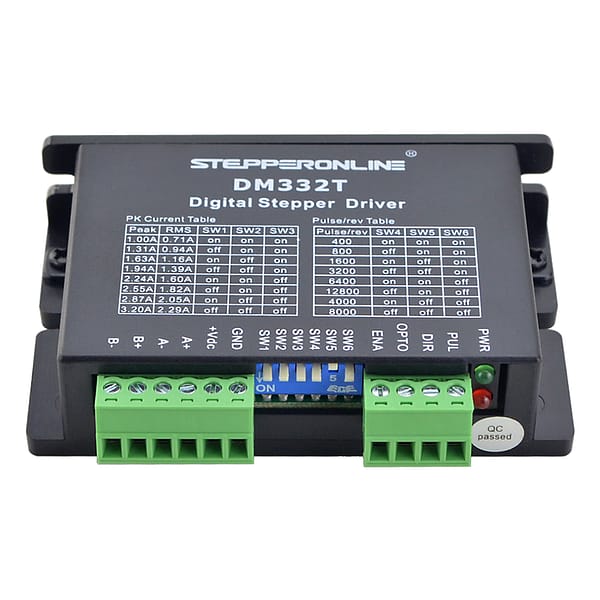

• Nastavení proudu a mikrokroků pomocí DIP přepínačů přímo na driveru – 8 úrovní proudu (1–3.2A) a 8 úrovní mikrokrokování (400–12800 kroků/ot)

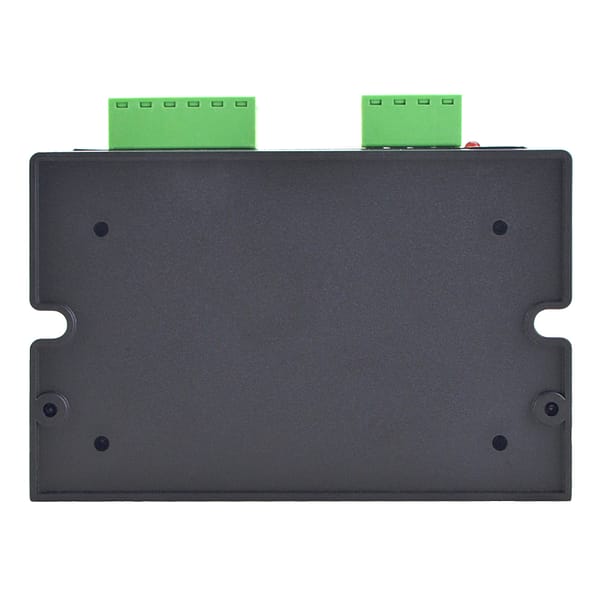

Zapojení je přímočaré: čtyři vodiče k motoru, dva vodiče napájení a tři signálové vodiče (PUL, DIR, EN) k řídicí desce. Driver má kompaktní rozměry vhodné pro montáž na DIN lištu nebo přímo do skříně stroje. Ochrana proti přepětí a nadproudu chrání driver i motor před poškozením.



Vstupní napětí:		10 ~ 30VDC
Výstupní proud:		1 ~ 3.2A /2.3 RMS/
Kroky:		400 – 12800
Maximální impulsní vstup:		60kHz
Šířka impulsu:		7.5μs
Hmotnost:		90g





Často kladené dotazy

Je DM332T kompatibilní s deskou GRBL nebo Mach3?

Ano, driver používá standardní step/direction rozhraní a funguje se všemi běžnými řídicími systémy včetně GRBL, Mach3, LinuxCNC, Marlin i Klipper. Stačí propojit signály PUL (step), DIR (direction) a volitelně EN (enable).

Jaký je rozdíl mezi DM332T a DM542T?

DM332T je určen pro menší motory s proudem do 3.2A a napětím 10–30VDC. DM542T zvládne proud až 4.5A a napětí 18–50VDC, takže je vhodnější pro větší motory NEMA 23 a NEMA 24 nebo aplikace vyžadující vyšší výkon a rychlost.

Jaký zdroj napájení potřebuji pro DM332T?

Doporučujeme spínaný zdroj 24VDC s výkonem alespoň 100W pro jeden driver s motorem NEMA 17, případně 150–200W pro NEMA 23. Zdroj by měl mít rezervu cca 20–30 % nad součtem jmenovitých odběrů motorů.

Mohu použít DM332T jako náhradu za integrovaný driver v 3D tiskárně?

Ano, DM332T je oblíbený upgrade pro tiskárny typu Ender 3 nebo Prusa. Připojíte ho mezi základní desku a motor, signály step/dir vedou z desky do driveru. Výsledkem je tišší chod, méně vibrací a často i lepší kvalita tisku díky přesnějšímu mikrokrokování.

Jak nastavím proud a mikrokroky na driveru?

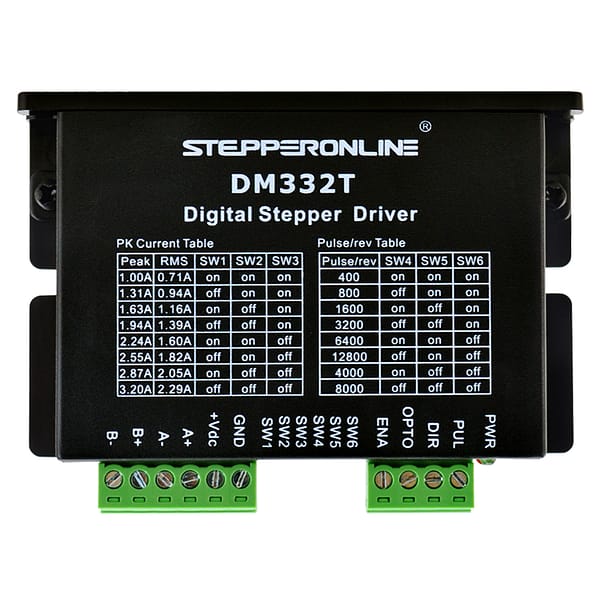

Nastavení se provádí pomocí DIP přepínačů na boku driveru. Tabulka kombinací je v přiloženém manuálu. Nejčastěji se používá mikrokrokování 1600 nebo 3200 kroků na otáčku a proud odpovídající jmenovitému proudu vašeho motoru.

Proč motor při určitých otáčkách „píská” a jak to řeší DM332T?

Pískání je způsobeno mechanickou rezonancí motoru v určitém frekvenčním pásmu. DM332T má vestavěný anti-rezonanční algoritmus, který tyto frekvence detekuje a aktivně tlumí, takže motor běží tiše v celém rozsahu otáček.
