Digitální Driver CL86RS pro Krokové Motory NEMA 34 s Uzavřenou Smyčkou Modbus RS485

Digitální driver CL86RS pro krokové motory NEMA 34 s uzavřenou smyčkou Modbus RS485

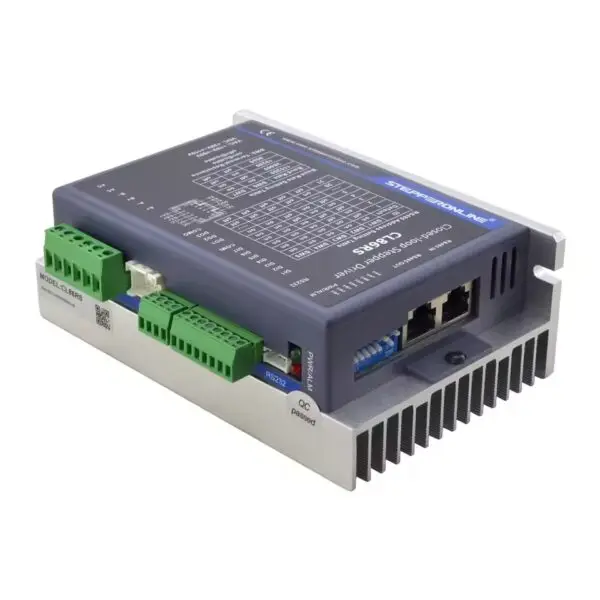

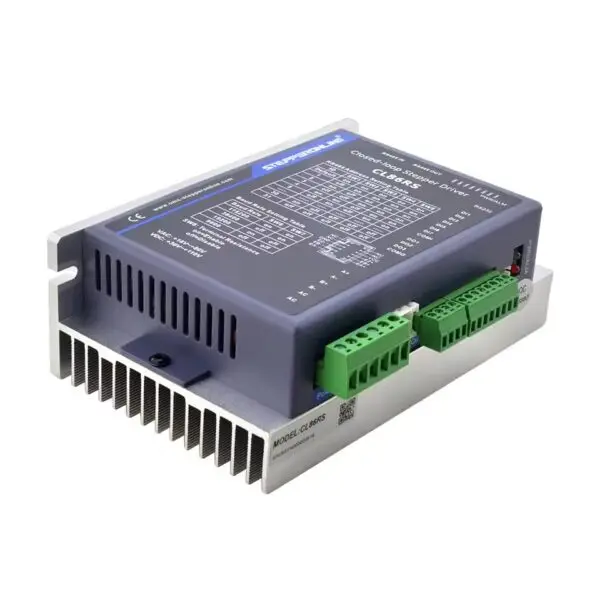

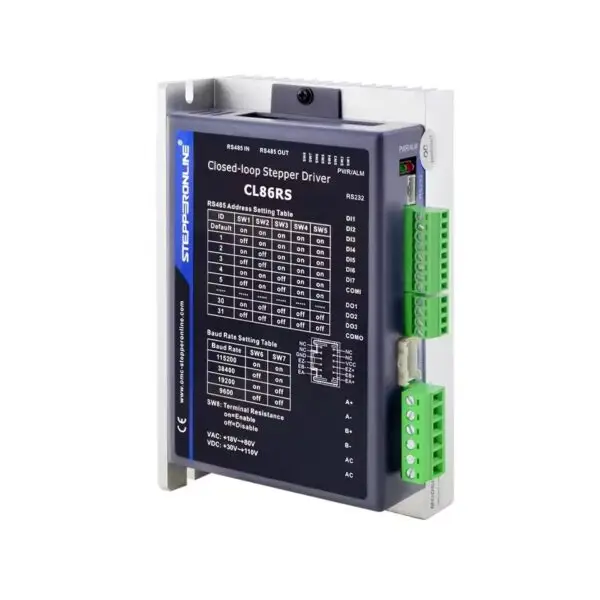

CL86RS je pokročilý closed-loop stepper driver založený na protokolu Modbus RS485, který kombinuje výhody krokových motorů s přesností servopohonů. Pracuje s NEMA 34 motory vybavenými enkodérem (1000–5000 PPR) a poskytuje proud až 8 A při napájení 30–110 VDC nebo 18–80 VAC.

Díky zpětné vazbě z enkodéru driver v reálném čase kompenzuje ztráty kroků a zabraňuje rezonanci nebo huntingu. To umožňuje plné využití točivého momentu motoru bez nutnosti rezervačního krouticího momentu.

Hlavní výhody closed-loop technologie s Modbus RS485

• Kompletní eliminace ztráty kroků díky kontinuálnímu porovnávání pozice enkodéru s požadovanou – ideální pro vysokorychlostní a vysokozátěžové aplikace
• Podpora Modbus RS485 umožňuje síťování až 31 driverů na jedné sběrnici s jednoduchou adresací a diagnostikou
• Interní 16-segmentová pozicionovací tabulka (PR mód) umožňuje samostatné provádění pohybových profilů bez externího řídicího systému

Ve srovnání s klasickými open-loop drivery jako DM542T nabízí CL86RS výrazně vyšší spolehlivost v náročných podmínkách, kde by mohlo docházet k přeskakování kroků.

Typické použití

• Velké CNC frézy a routery s NEMA 34 osami vyžadující přesné opakování pozic při vysokých rychlostech
• Automatizační linky a pick-and-place zařízení s víceosým síťovým řízením přes Modbus
• 3D tiskárny velkých formátů nebo speciální stroje, kde je kritická absence ztráty synchronizace

Produkt je vhodný pro profesionální uživatele i pokročilé bastlíře, kteří potřebují upgrade stávajícího open-loop systému na úroveň blízkou servu.

Kompatibilita a řízení

CL86RS podporuje standardní pulzní/direkční režim i plnohodnotné Modbus RTU řízení. Je plně kompatibilní s řadou našich driverů včetně DM542T v hybridních sestavách.

• 7 konfigurovatelných digitálních vstupů a 3 opticky oddělené výstupy
• Podpora režimů Profile Position, Profile Velocity a Homing
• RS232 pro konfiguraci přes PC software MotionStudio

Vstupní napětí:		30-110 VDC / 18-80 VAC
Výstupní proud:		2.1-8.0 A (max RMS 5.7 A)
Kroky:		1000-5000 steps/rev (podle enkodéru)
Kompatibilita motorů:		NEMA 34 s enkodérem
Hmotnost:		580g

Balení obsahuje:

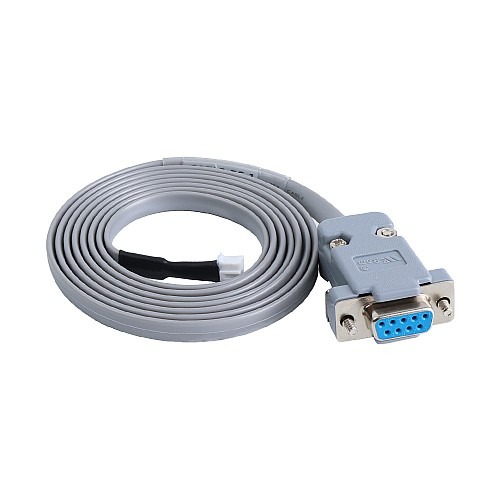

1 x kabel RS232 CABLE-PC-1

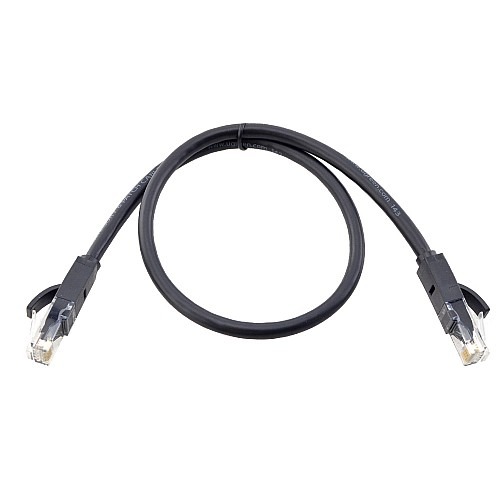

1 x 0,5m síťový kabel RS485

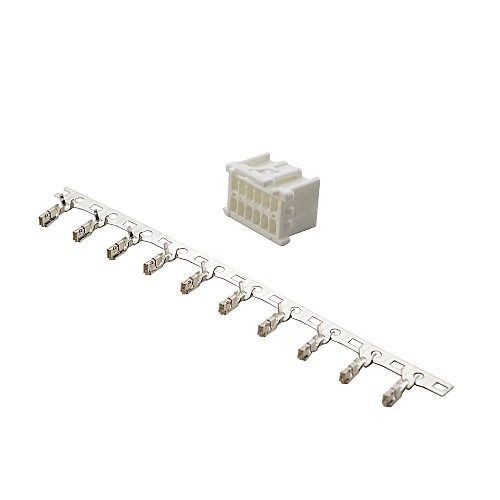

1 x konektor enkodéru

Často kladené dotazy

Je CL86RS kompatibilní s NEMA 34 motory s enkodérem 1000 PPR?

Ano, driver je primárně optimalizován pro enkodéry 1000–5000 PPR. Výchozí nastavení podporuje 1000 PPR, vyšší rozlišení lze nastavit v softwaru.

Jaký je hlavní rozdíl oproti běžným open-loop driverům jako DM542T?

CL86RS díky uzavřené smyčce aktivně kompenzuje ztrátu kroků a rezonance, zatímco DM542T je čistě open-loop. CL86RS navíc přidává Modbus RS485 pro síťové řízení.

Jaké napájení je doporučeno pro maximální výkon?

Pro plný výkon doporučujeme 48–80 VDC nebo ekvivalentní AC. Driver podporuje široký rozsah 30–110 VDC / 18–80 VAC.

Lze CL86RS použít jako náhradu staršího driveru v existujícím CNC stroji?

Ano, podporuje pulzní/direkční režim, takže je přímou náhradou většiny open-loop systémů. Pro plné využití Modbus je vhodné upravit řídicí software.

Jak probíhá zapojení a konfigurace RS485 sítě?

Driver se připojuje přes dodávaný RS485 kabel. Adresu a parametry nastavíte přes RS232 a software MotionStudio. Maximálně 31 zařízení na jedné sběrnici.

Podporuje driver interní pohybové profily bez externího řadiče?

Ano, díky PR módu s 16-segmentovou tabulkou lze realizovat složité sekvence pohybů přímo přes Modbus příkazy.
