Nema 23 Krokový Motor 2.8A 1.2Nm Oboustranná Hřídel

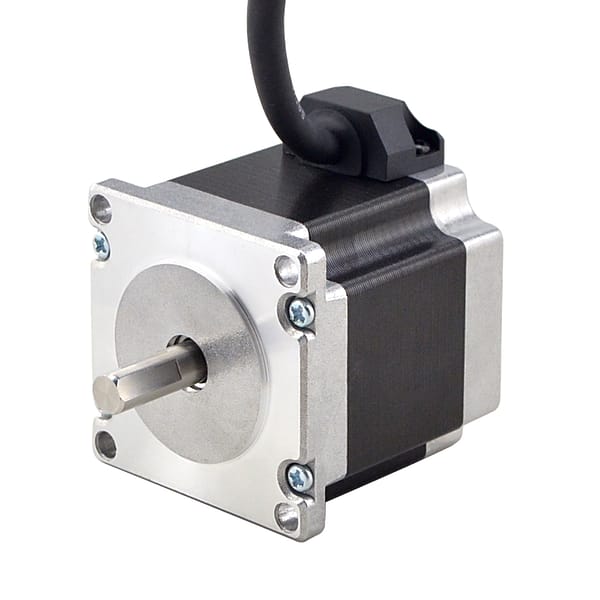

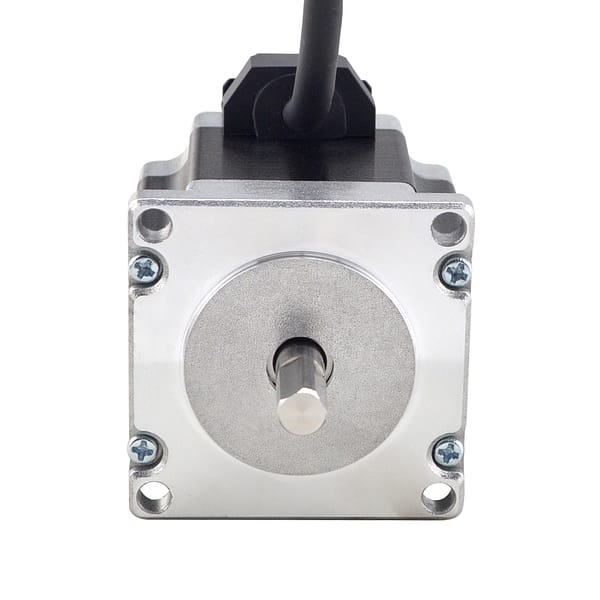

NEMA 23 krokový motor 23HS22-2804D s oboustrannou hřídelí

Tento bipolární hybridní krokový motor NEMA 23 nabízí holding torque 1.2 Nm při jmenovitém proudu 2.8 A na fázi. Díky oboustranné hřídeli o průměru 8 mm (přední 21 mm, zadní 13.5 mm) se hodí pro aplikace, kde je potřeba připojit encoder, ruční kolo nebo brzdu.

Motor pracuje s úhlem kroku 1.8° (200 kroků na otáčku) a kombinuje nízký odpor vinutí 0.95 Ω s indukčností 3 mH, což zajišťuje rychlou odezvu a vysoký točivý moment i při vyšších rychlostech.

Hlavní výhody bipolárního krokového motoru NEMA 23

• Vysoký točivý moment 1.2 Nm při nízkých otáčkách – ideální pro aplikace vyžadující přesnost a sílu
• Nízká indukčnost pro rychlejší zrychlení a deceleraci bez ztráty kroků
• Oboustranná hřídel umožňuje přímé připojení snímačů polohy nebo dalších komponent
• 4vodičové zapojení s barevným kódováním (černá-zelená, červená-modrá) pro snadné připojení k driverům

Ve srovnání s unipolárními motory nabízí bipolární provoz o 30–40 % vyšší točivý moment při stejné velikosti, což je klíčové pro moderní CNC konstrukce.

Typické použití

• CNC routery a frézky (např. 6040, 6090, 1212) pro řezání dřeva, hliníku a plastů
• 3D tiskárny jako osa X/Y/Z pro přesný pohyb
• Automatizované plotry, lasery a pick-and-place zařízení

Motor je vhodný pro hobby i profesionální stavitele, kteří potřebují spolehlivý pohon s vysokou opakovatelností a dlouhou životností.

Kompatibilita s řízením a drivery

Plně kompatibilní s digitálním driverem DM542T, který podporuje proud až 4.2 A a mikrostepping až 1/128.

• Podporuje napájecí napětí 20–50 V DC
• Možnost nastavení proudu a mikrostepů pro optimalizaci rychlosti a hluku
• Kompatibilní s řídicími deskami Mach3, LinuxCNC, GRBL, Klipper

Díky standardní přírubě NEMA 23 a 4vodičovému zapojení se motor snadno integruje do stávajících konstrukcí nebo nových projektů.

Příruba:		NEMA 23
Typ motoru:		Bipolární
Rozměry motoru:		57 x 57 x 56mm
Proud/fáze:		2.8A
Kroutící moment		1.2Nm
Úhel kroku:		1.8°
Odpor vinutí:		0.95Ω
Indukčnost:		3mH ± 20%(1KHz)
Průměr hřídele:		Přední: 8mm / Zadní: 8mm
Délka hřídele:		Přední: 21mm / Zadní: 13.5mm
Délka kabelů		500mm
Hmotnost		750g
A	A-	B	B-
Černá	Zelená	Červená	Modrá





Často kladené dotazy

Je tento motor kompatibilní s driverem DM542T?

Ano, motor 23HS22-2804D je plně kompatibilní s digitálním driverem DM542T. Driver podporuje proud až 4.2 A a mikrostepping až 1/128, což umožňuje optimální chod motoru.

Jaký je rozdíl mezi single-shaft a dual-shaft verzí?

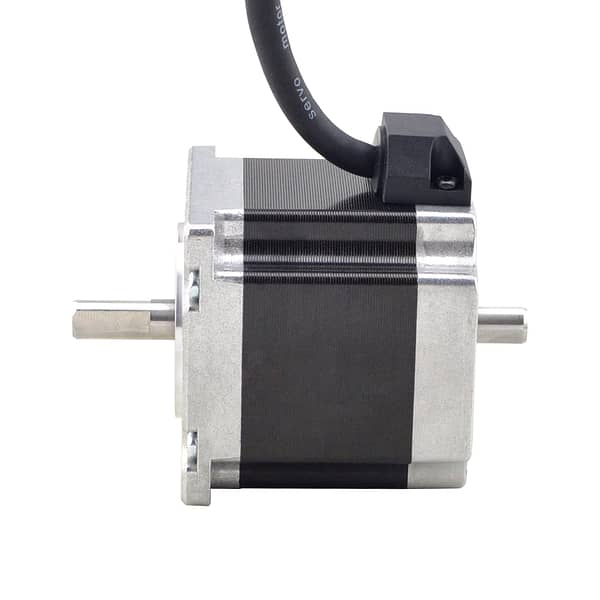

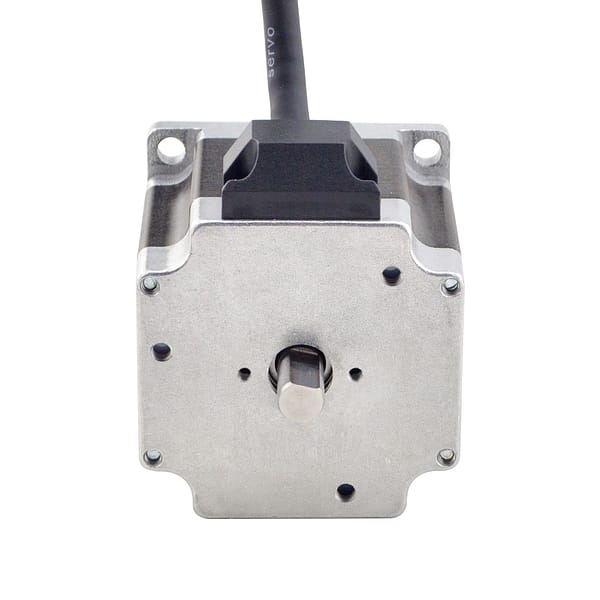

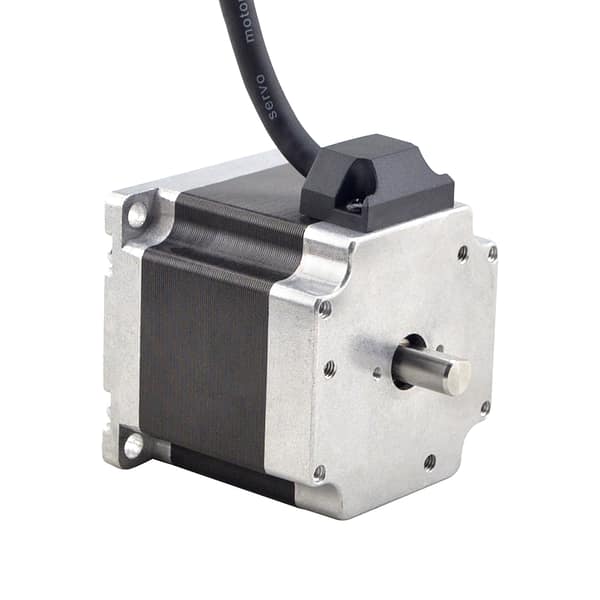

Dual-shaft (oboustranná hřídel) má zadní hřídel 13.5 mm dlouhou, kterou lze využít pro encoder, ruční kolo nebo brzdu. Single-shaft verze má zadní stranu uzavřenou.

Jaké napájecí napětí doporučujete?

Optimální rozsah je 24–48 V DC. Vyšší napětí (až 50 V) zvyšuje rychlost a točivý moment při vyšších otáčkách, ale vyžaduje odpovídající driver a chlazení.

Lze tento motor použít jako náhradu za slabší NEMA 23?

Ano, díky 1.2 Nm je vhodný jako upgrade oproti motorům s 0.9–1.0 Nm. Zlepší přesnost a sílu při řezání tvrdších materiálů.

Jak zapojit motor k driveru?

Zapojte podle barev: černá a zelená = fáze A, červená a modrá = fáze B. Pokud se motor otáčí opačně, prohoďte jednu fázi (např. černou a zelenou).

Je motor vhodný pro hobby 3D tiskárny?

Ano, často se používá jako náhrada za slabší motory v osách X/Y na tiskárnách typu Voron. Oboustranná hřídel umožňuje připojení snímače polohy.
