Nema 17 Krokový Motor 1.2A 11Ncm

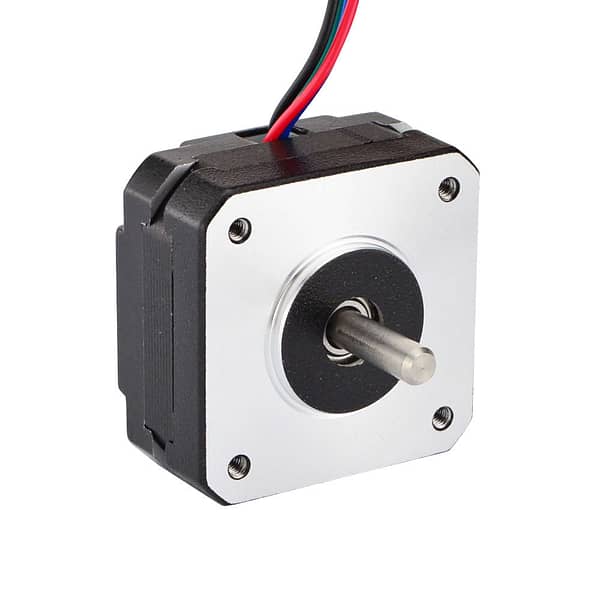

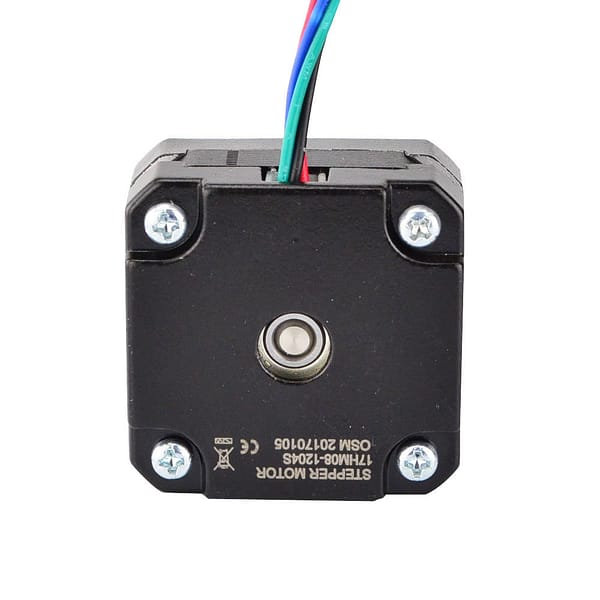

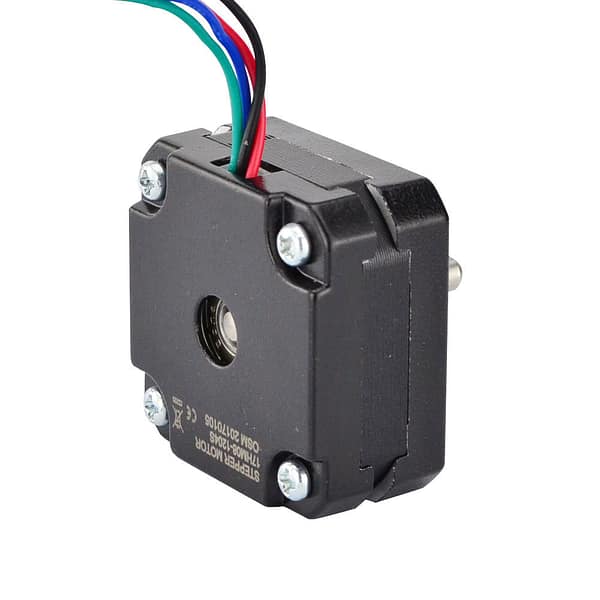

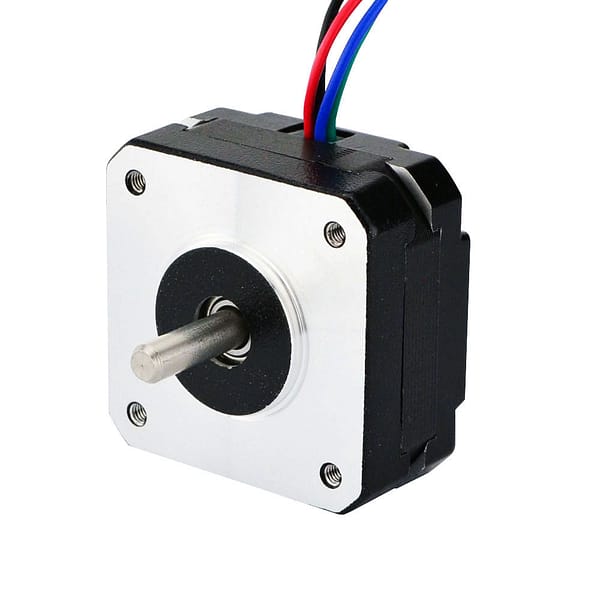

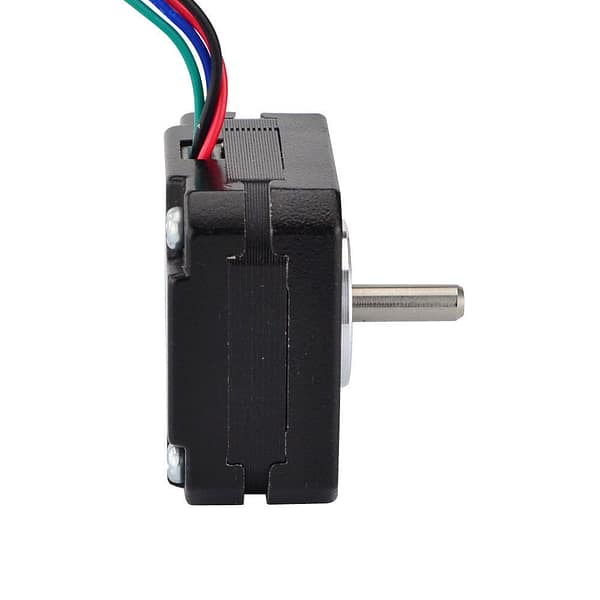

Nema 17 krokový motor 17HM08-1204S

Tento motor představuje kompaktní řešení pro přesné pohybové systémy, kde kombinuje bipolární konfiguraci se 4 vodiči, kroutícím momentem 11 Ncm a úhlem kroku 0,9°. Obsahuje standardní přírubu Nema 17 o rozměrech 42x42x22 mm s hřídelem průměru 5 mm, což umožňuje snadnou integraci do existujících konstrukcí. Klíčovou výhodou je jeho nízký proud 1,2A na fázi při odporu 3 Ω, což snižuje zahřívání a zvyšuje efektivitu v dlouhodobém provozu.

Princip fungování spočívá v hybridní technologii, kde se kombinuje permanentní magnet s reluktančními prvky pro dosažení vyšší přesnosti než u standardních 1,8° motorů. Tento úhel kroku 0,9° umožňuje dvojnásobnou rozlišovací schopnost bez nutnosti mikrosteppingu, což je důležité pro aplikace vyžadující minimální vibrace a přesný polohový řídící systém. Díky indukčnosti 3 mH dochází k rychlejšímu náběhu proudu, což zlepšuje dynamiku pohybu při vyšších rychlostech.

Hlavní výhody hybridní technologie s 0,9° úhlem

• Přesnější polohování díky menšímu úhlu kroku, což snižuje chybu akumulace v dlouhých sekvencích pohybu a zlepšuje kvalitu výstupu v CNC frézování.
• Nižší vibrace a hluk díky hladšímu průběhu točivého momentu, ideální pro citlivé aplikace jako laboratorní zařízení.
• Energetická efektivita s nízkým proudem 1,2A, což umožňuje použití menších napájecích zdrojů a prodlužuje životnost motoru.

Ve srovnání s běžnými 1,8° motory nabízí tento model lepší rozlišení bez ztráty točivého momentu, což je výhodné v systémech s omezeným prostorem, jako jsou malé CNC routery nebo přenosné robotické paže.

Typické použití

• V 3D tiskárnách jako Prusa i3 MK3 pro přesné posunutí extruderu, kde menší úhel kroku zlepšuje kvalitu vrstev při vysokých rychlostech tisku.
• V CNC frézách typu Shapeoko nebo OpenBuilds pro jemnou kontrolu os, což minimalizuje backlash a zvyšuje přesnost obrábění.
• V automatizovaných systémech jako pick-and-place roboty, kde nízký proud zajišťuje dlouhodobou spolehlivost bez přehřívání.

Tento motor je vhodný pro hobbyisty i profesionály stavějící vlastní CNC zařízení, zejména když potřebují kompaktní řešení s vysokou přesností v aplikacích do 11 Ncm zátěže. Použijte ho v situacích, kde standardní motory nestačí na jemnost pohybu, ale není potřeba vyšší točivý moment.

Krokový motor Nema 17 – kompatibilita a řízení

Motor podporuje bipolární řízení s proudem do 1,2A na fázi, což umožňuje integraci s širokou škálou driverů. Je plně kompatibilní s DM542T, který nabízí mikrostepping až 256 kroků pro ještě hladší chod. S odporem 3 Ω a indukčností 3 mH je optimalizován pro napětí kolem 3,6V, ale lze ho provozovat i na vyšších napětích s vhodným driverem pro lepší dynamiku.

• Podpora mikrosteppingu pro snížení hluku a vibrací v citlivých aplikacích.
• Standardní 4-vodičové zapojení pro snadné připojení k Arduino nebo Raspberry Pi řídícím jednotkám.
• Kompatibilita s Nema 17 držáky a převodovkami pro rozšíření točivého momentu.





Příruba:		NEMA 17
Typ motoru:		Bipolární
Rozměry motoru:		42 x 42 x 22mm
Proud/fáze:		1.2A
Kroutící moment:		11Ncm
Úhel kroku:		0.9°
Odpor vinutí:		3Ω
Indukčnost:		3 mH ±20% (1 kHz)
Průměr hřídele:		5mm
Délka hřídele:		17mm
Délka kabelů:		300mm
Hmotnost:		150g
A	A-	B	B-
Černá	Zelená	Červená	Modrá



Často kladené dotazy

Je tento Nema 17 motor kompatibilní s mým řídícím systémem?

Ano, motor je bipolární s proudem 1,2A a podporuje standardní drivry jako DM542T, který je ideální pro Nema 17. Připojte ho přes 4 vodiče k Arduino nebo GRBL řídící desce pro přesné CNC aplikace.

Jaký je rozdíl mezi 0,9° a 1,8° verzemi krokových motorů?

Verze s 0,9° nabízí dvojnásobnou přesnost polohování bez mikrosteppingu, což snižuje vibrace a zlepšuje kvalitu v 3D tisku nebo frézování oproti standardním 1,8° modelům, při stejném točivém momentu 11 Ncm.

Jaké napájení potřebuji pro tento motor?

Doporučujeme napětí 12-24V s driverem, který omezí proud na 1,2A na fázi. S odporem 3 Ω je nominální napětí 3,6V, ale pro lepší dynamiku použijte vyšší napětí s vhodným řízením proudu.

Můžu tento motor použít jako náhradu za starší model v mém CNC stroji?

Ano, pokud váš stroj má Nema 17 přírubu, lze ho vyměnit za tento model pro lepší přesnost díky 0,9° úhlu. Ověřte proudovou kompatibilitu s vaším driverem, např. DM542T podporuje upgrade bez úprav.

Jak správně zapojit tento motor?

Zapojte vodiče: černá (A+), zelená (A-), červená (B+), modrá (B-). Použijte driver s mikrosteppingem pro hladký chod. Délka kabelu 300 mm umožňuje flexibilitu, ale pro delší vzdálenosti přidejte stínění proti rušení.

Jak tento motor ovlivní výkon mé 3D tiskárny?

S kroutícím momentem 11 Ncm a nízkou indukčností 3 mH zlepší rychlost a přesnost posuvu, což minimalizuje vrstvové artefakty v modelech jako Prusa i3. Je ideální pro upgrade z běžných motorů bez nutnosti větších změn.
