Nema 14 Krokový Motor 1A

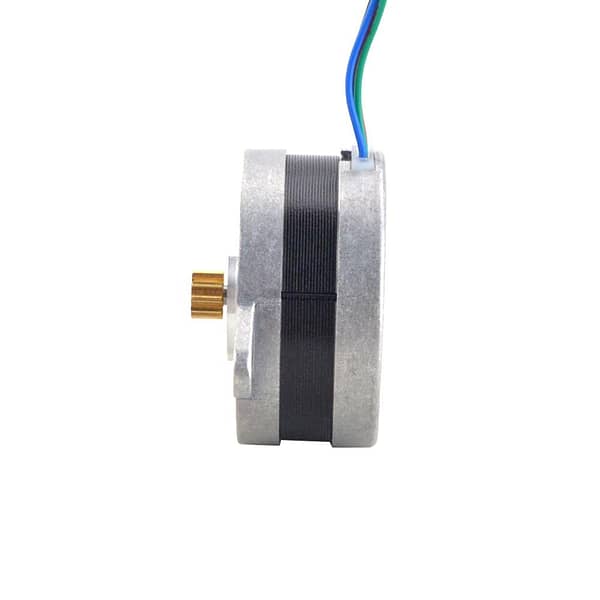

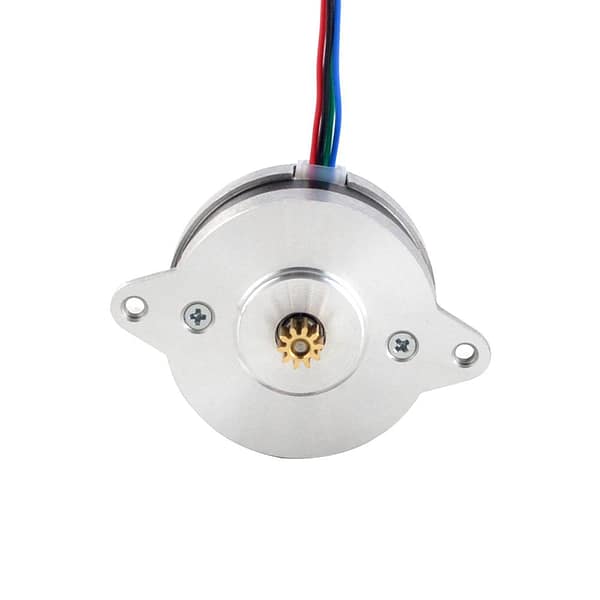

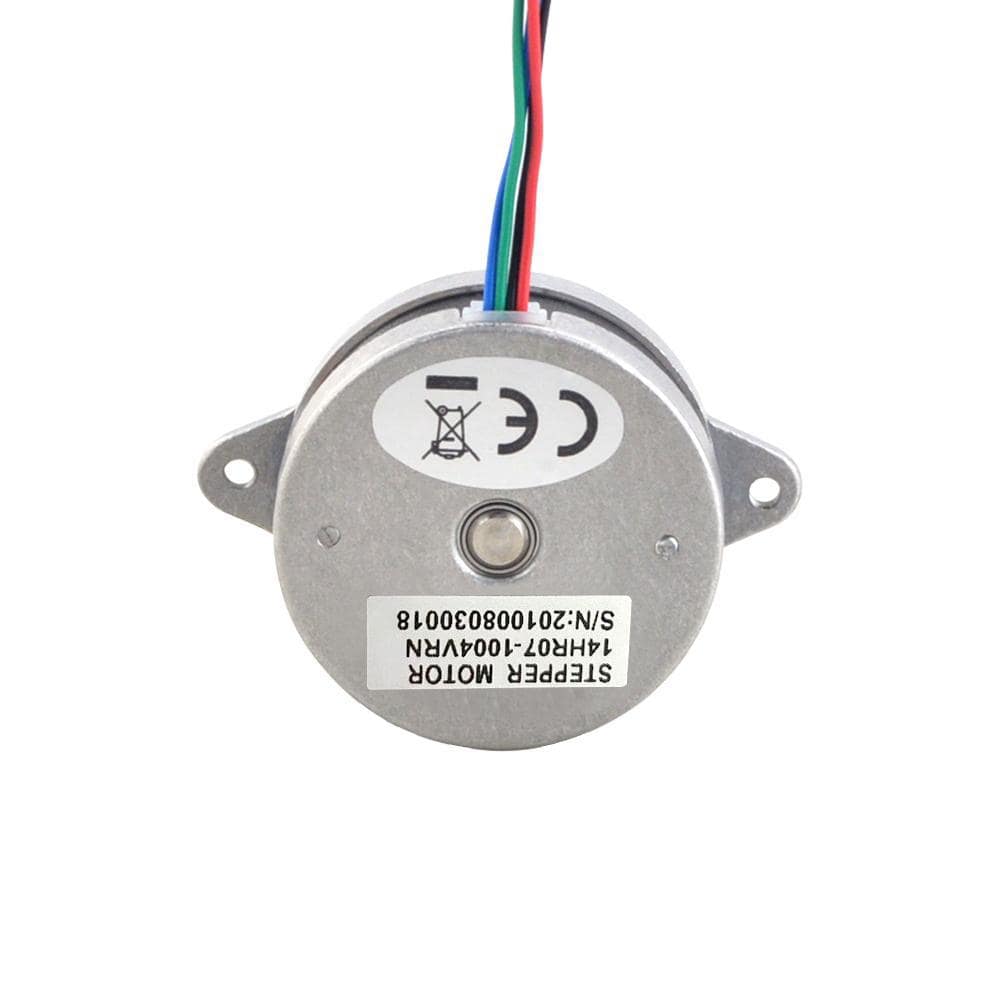

NEMA 14 Krokový motor 0.9° 9Ncm 1A

Tento bipolární krokový motor má round tělo o průměru 36,5 mm a délce 17,5 mm, což umožňuje kompaktní integraci do extruderů a pohybových os. Drží 9Ncm při 1A, s krokem 0,9° pro vysoké rozlišení polohování bez mikrosteppingu.

Princip spočívá v bipolárním vinutí s fázovým odporem 3,9 Ω a indukčností 2 mH, které zajišťuje rychlou odezvu při napětí 12-24 V. To je klíčové pro aplikace, kde se vyžaduje přesnost bez rezonancí v nižších otáčkách.

Hlavní výhody krokového motoru 0.9°

• Poloviční úhel kroku oproti standardním 1,8° motorům zvyšuje rozlišení na 400 kroků/ot., ideální pro přesné dávkování v extruderech.
• Nízká hmotnost 80 g a round design minimalizují setrvačnost při vysokorychlostních pohybech.
• Timing belt pulley na hřídeli 2,5 mm x 6 mm přímo kompatibilní s GT2 řemeny bez adaptérů.

V porovnání se čtvercovými NEMA 14 motory nabízí tento round tvar lepší průchodnost v omezených prostorech Voron extruderů.

Typické použití

• Voron Stealthburner extruder – přímá montáž na toolhead pro rychlé změny filamentu.
• Malé CNC routery a pick-and-place stroje s rozlišením pod 0,01 mm.
• DIY 3D tiskárny s CoreXY kinematikou, kde je potřeba kompaktní pohon os X/Y.

Vhodný pro bastlíře i profesionální setupy, kde se kombinuje s 24V zdroji a mikrosteppingovými drivery.

DM542T driver – kompatibilita a řízení

Tento motor je plně kompatibilní s DM542T driverem, který podporuje proud 1,0-5,0 A a napětí do 48 V.

• Nastavení proudu na 1,0 A (SW1-SW3) pro plný výkon bez přehřátí.
• Mikrostepping až 1/32 pro plynulé otáčky při nízkých rychlostech.
• Optoizolované vstupy pro přesné pulsy z řídicích desek jako Smoothieboard nebo Klipper.

Integrace je přímá – 4-vodičové zapojení (A+ červená, A- zelená, B+ černá, B- modrá) do driveru, žádné další adaptéry potřeba.

Příruba:		NEMA 14
Typ motoru:		Bipolární
Rozměry motoru:		⌀36.5mm x 17.5mm
Proud/fáze:		1A
Kroutící moment:		9Ncm
Úhel kroku:		0.9°
Odpor vinutí:		3.9Ω
Indukčnost:		2mH ± 20%(1KHz)
Průměr hřídele:		2.5mm
Délka hřídele:		6mm
Délka kabelů:		500mm
Hmotnost:		80g
A	A-	B	B-
Červená	Zelená	Černá	Modrá





Často kladené dotazy

Je tento NEMA 14 motor kompatibilní s Voron Stealthburner extruderem?

Ano, model 14HR07-1004VRN je navržen přímo pro Voron Stealthburner – má timing belt pulley na hřídeli 2,5 mm, což umožňuje přímou montáž GT2 řemenu bez úprav.

Jaký je rozdíl mezi tímto 0,9° motorem a standardním 1,8° NEMA 14?

0,9° verze poskytuje dvojnásobné rozlišení (400 kroků/ot.), nižší rezonance a lepší přesnost v extruderech, ale vyžaduje vyšší frekvenci pulsů od driveru.

Jaké napětí a driver je potřeba pro tento motor 1A?

Doporučeno 12-24 V, plně kompatibilní s DM542T (nastavení na 1,0 A). Vyšší napětí zlepšuje vysokorychlostní výkon díky nižší indukčnosti 2 mH.

Může nahradit standardní NEMA 17 motor v malém CNC?

Ano, pokud stačí 9Ncm momentu – úspora místa a hmotnosti, ale pro těžší osy volte NEMA 17. Přepojte zapojení na bipolární sérii/paralel.

Jak zapojit motor do driveru a jaké barvy vodičů používat?

A+ (červená) a A- (zelená) do jedné fáze, B+ (černá) a B- (modrá) do druhé. Délka kabelu 500 mm umožňuje přímé připojení bez prodlužování.

Je motor vhodný pro Klipper firmware a 24V napájení?

Ano, 0,9° krok a 1A proud perfektně fungují s Klipperem (nastavení steps/mm = 400/ot.), rezonance jsou minimální při input shaperu.
