Nema 14 Krokový Motor 1.5A 40Ncm

NEMA 14 krokový motor 1.5A 4.2V – nejvýkonnější v kompaktní třídě

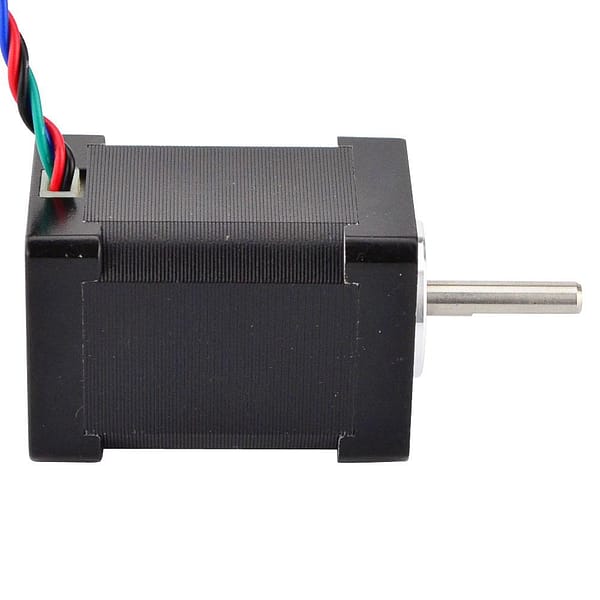

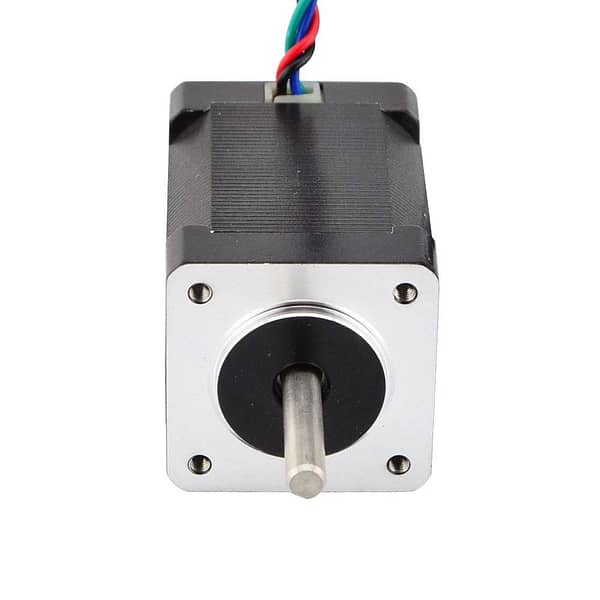

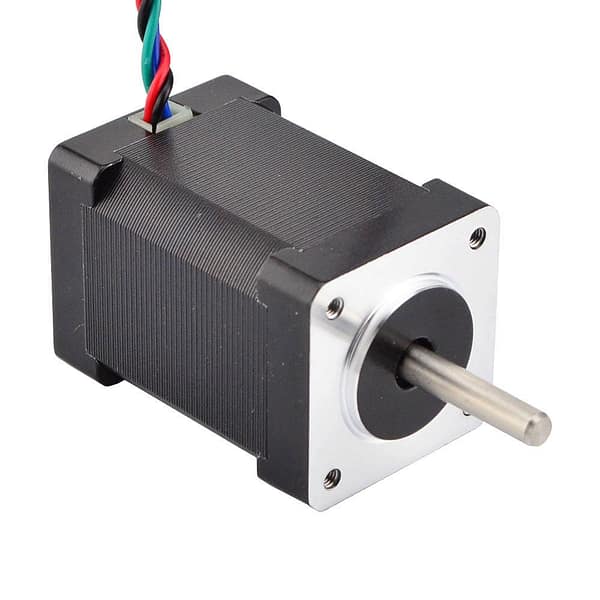

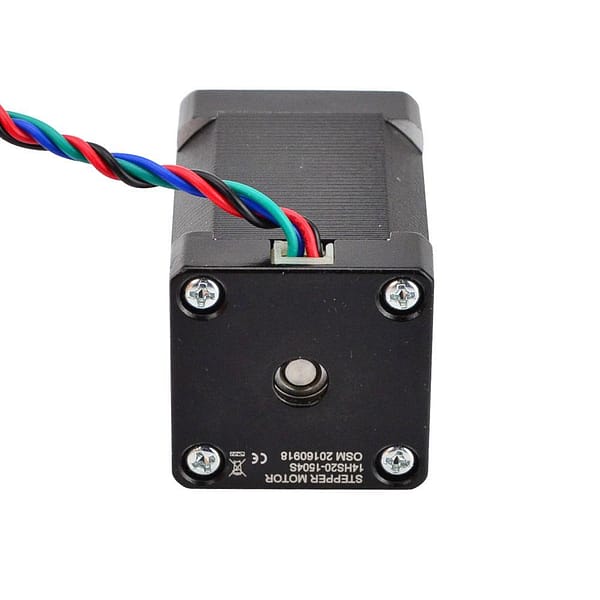

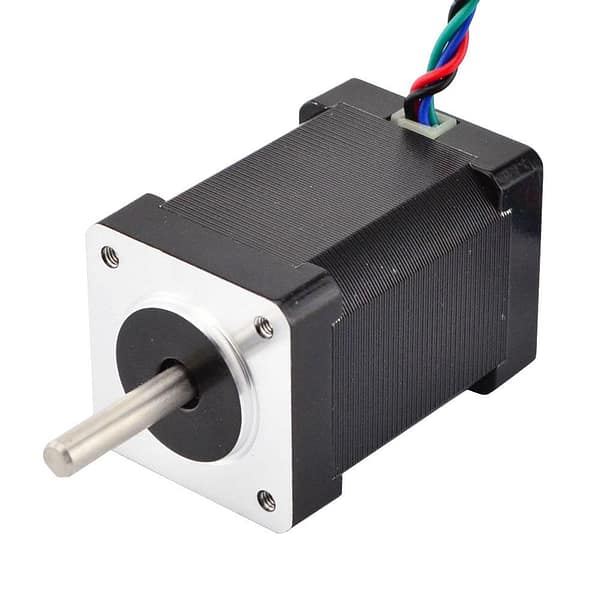

Tento NEMA 14 krokový motor 14HS20-1504S je nejvýkonnějším modelem v kategorii NEMA 14. Díky bipolární konstrukci, proudu 1.5A/fázi a napětí 4.2V dosahuje držícího momentu 40Ncm, což z něj činí ideální volbu pro náročné aplikace, kde je potřeba vysoká přesnost a kompaktní rozměry (35x35x52mm). Motor je osazen 5mm hřídelí a 400mm dlouhými kabely s barevně odlišenými vodiči pro snadné zapojení.

Krokový motor pracuje s úhlem kroku 1.8°, což zajišťuje vysoké rozlišení a plynulý chod. Díky nízké indukčnosti 3.8mH a odporu vinutí 2.8Ω je vhodný pro rychlé změny směru a dynamické zatížení, což oceníte zejména při práci s CNC frézami, 3D tiskárnami nebo robotickými rameny.

Hlavní výhody bipolárních krokových motorů NEMA 14

• Vysoký držící moment 40Ncm při kompaktních rozměrech
• Nízká indukčnost a odpor vinutí pro rychlou odezvu a minimální zahřívání
• Standardizovaná příruba NEMA 14 pro snadnou montáž do většiny strojů
• Certifikace CE, RoHS a ISO pro průmyslové i hobby použití

Oproti unipolárním motorům nabízí bipolární konstrukce vyšší výkon a efektivitu, což je klíčové pro aplikace vyžadující vysokou přesnost a opakovatelnost pohybu.

Typické použití

• CNC frézky a gravírovací stroje pro přesné pozicování
• 3D tiskárny (např. Voron V0.1) pro osy X, Y a extrudér
• Robotická ramena a automatizační systémy s požadavkem na kompaktní rozměry
• Laboratorní přístroje a měřicí zařízení

Motor je určen pro náročné uživatele, kteří potřebují spolehlivý a výkonný pohon v omezeném prostoru. Díky své robustní konstrukci a certifikaci je vhodný jak pro profesionální, tak pro hobby projekty.

Kompatibilita s řídicími systémy

Motor je plně kompatibilní s většinou krokových driverů, například s DM542T, který podporuje proud až 4.5A a mikrokrokování pro ještě plynulejší chod.

• Podpora mikrokrokování pro vyšší rozlišení
• Kompatibilita s Arduino, Raspberry Pi a průmyslovými PLC
• Snadné zapojení díky barevně označeným vodičům (A, A-, B, B-)

Díky standardizované přírubě NEMA 14 a 5mm hřídeli je motor snadno integrovatelný do stávajících konstrukcí. Jeho parametry jsou optimalizovány pro použití s běžnými krokovými drivery a řídicími deskami.

Příruba:		NEMA 14
Typ motoru:		Bipolární
Rozměry motoru:		35 x 35 x 52mm
Proud/fáze:		1.5A
Napětí:		4.2V
Kroutící moment:		40Ncm
Úhel kroku:		1.8°
Odpor vinutí:		2.8Ω
Indukčnost:		3.8mH ± 20%(1KHz)
Průměr hřídele:		5mm
Délka hřídele:		24mm
Délka kabelů:		400mm
Hmotnost:		350 g
A	A-	B	B-
Černá	Zelená	Červená	Modrá







Často kladené dotazy

Je tento motor kompatibilní s driverem DM542T?

Ano, motor je plně kompatibilní s driverem DM542T, který podporuje proud 1.5A/fázi a mikrokrokování pro plynulejší chod.

Jaký je rozdíl mezi NEMA 14 a NEMA 17?

NEMA 14 je kompaktnější a lehčí, vhodný pro aplikace s omezeným prostorem a nižším zatížením. NEMA 17 nabízí vyšší výkon a moment, ale je větší a těžší.

Jaké napájení je potřeba pro tento motor?

Motor vyžaduje napětí 4.2V a proud 1.5A/fázi. Pro optimální výkon doporučujeme použít zdroj s napětím 24-36V a driver s nastavitelným proudem.

Lze tento motor použít jako náhradu za stávající NEMA 17?

Ano, pokud vaše aplikace nevyžaduje vyšší moment. NEMA 14 je vhodný pro lehčí konstrukce, kde je důležitá kompaktnost a nízká hmotnost.

Jak správně zapojit motor k driveru?

Vodiče A a A- připojte na jednu fázi driveru, B a B- na druhou fázi. Barevné označení kabelů usnadňuje orientaci: černá/zelená (A/A-), červená/modrá (B/B-).

Je motor vhodný pro 3D tiskárny?

Ano, často se používá v 3D tiskárnách jako Voron V0.1 pro osy X, Y nebo extrudér díky svému kompaktnímu provedení a dostatečnému momentu.

Jaká je maximální teplota provozu?

Motor je navržen pro provoz při teplotách do 130°C (třída izolace B), což zajišťuje dlouhou životnost i při náročném použití.
