50:1 Šneková Převodovka pro Krokový Motor Nema 23

Šneková převodovka 50:1 pro krokový motor NEMA 23

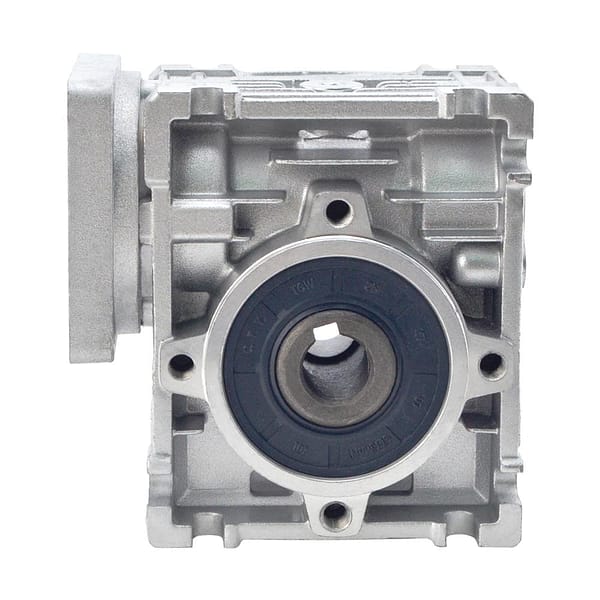

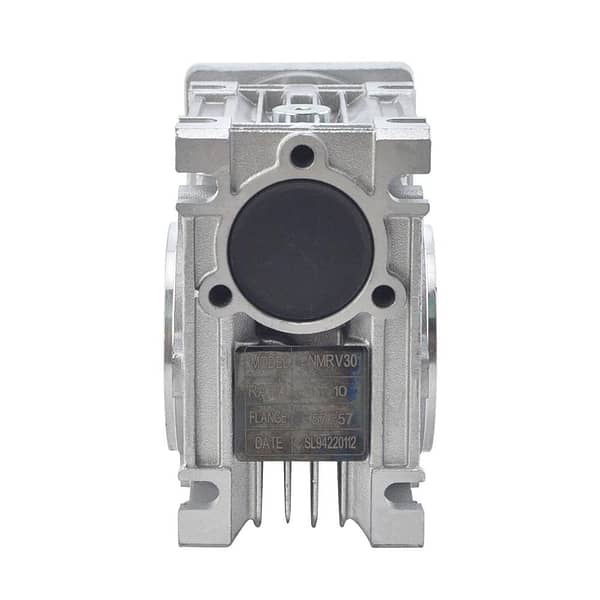

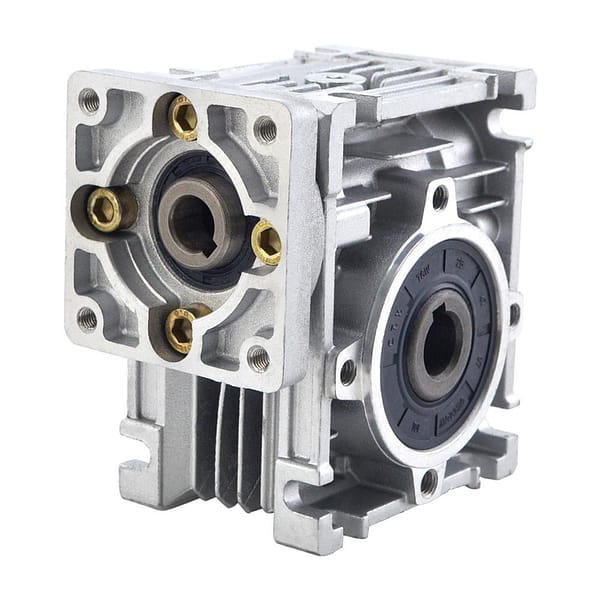

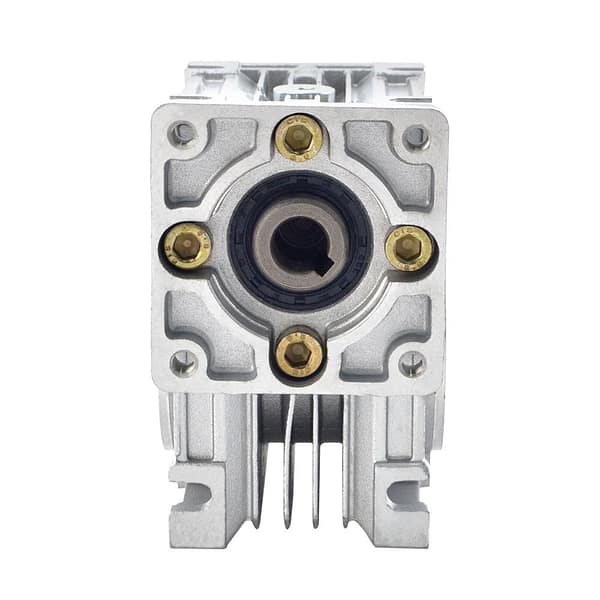

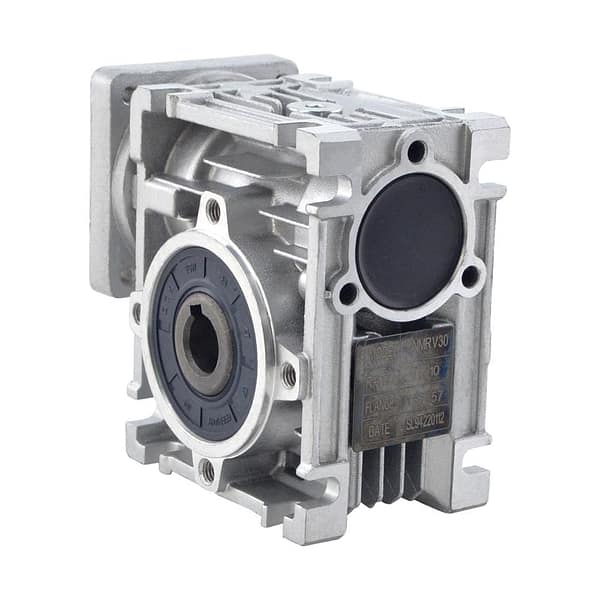

Tento model převodovky NMRVS30-G50-D11 obsahuje šnekový mechanismus s poměrem 50:1, vstupním hřídelem o průměru 11mm a výstupním otvorem 14mm. Slouží k zesílení točivého momentu krokového motoru NEMA 23 až na 17Nm, přičemž zajišťuje offset výstupu o 90 stupňů pro kompaktní integraci do systémů. Klíčová výhoda spočívá v samosvornosti, která brání zpětnému pohybu bez energie, což zvyšuje bezpečnost v aplikacích s vertikálním zatížením.

Šneková převodovka funguje na principu šneku z legované oceli, který pohání bronzové šnekové kolo, což umožňuje vysoký přenos síly při nízké rychlosti. Tento princip je důležitý proto, že minimalizuje zpětný chod a zajišťuje vysokou účinnost při konstantním zatížení, ale kvůli vyššímu backlashu není ideální pro aplikace vyžadující přesné polohování. Doporučená vstupní rychlost je do 1500 ot/min, aby se zabránilo přehřátí a opotřebení.

Hlavní výhody šnekové převodovky

• Vysoký točivý moment 17Nm s radiálním zatížením 1.28kN umožňuje řídit těžší mechanismy bez nutnosti většího motoru, což snižuje celkovou spotřebu energie.
• Samosvorný mechanismus zabraňuje samovolnému pohybu pod zatížením, což je klíčové pro bezpečné zastavení v automatizovaných systémech.
• Bezúdržbová konstrukce s hermetickým uzavřením a syntetickým olejem prodlužuje životnost bez potřeby pravidelného servisu.

Ve srovnání s planetovými převodovkami nabízí šneková varianta nižší cenu a vyšší samosvornost, ale za cenu vyššího backlashu, což ji činí vhodnou pro aplikace s jednosměrným pohybem nebo kde přesnost není prioritou.

Typické použití

• V CNC frézách jako Shapeoko nebo OpenBuilds, kde zesiluje točivý moment pro pohon os s vyšším zatížením, například při obrábění kovů.
• V robotických ramenech nebo 3D tiskárnách pro přesný, ale pomalý pohyb s vysokou silou, jako je manipulace s těžkými objekty.
• V automatizovaných bránách nebo dopravnících, kde samosvornost zajišťuje fixaci pozice bez dodatečných brzd.

Tento produkt je vhodný pro konstruktéry CNC systémů, kteří potřebují ekonomické řešení pro zesílení výkonu motoru NEMA 23 v aplikacích s nízkou rychlostí a vysokým momentem, jako jsou hobby stroje nebo malé průmyslové zařízení.

Krokový motor NEMA 23 – kompatibilita a řízení

Převodovka je plně kompatibilní s krokovými motory NEMA 23 o velikosti 57x57mm, včetně modelů s hřídelem 11mm. Podporuje standardní montáž s offsetem 90 stupňů a umožňuje adaptaci na menší průměry hřídelů pomocí redukcí.

• Maximální vstupní délka hřídele 25mm zajišťuje bezpečné spojení bez rizika kolize.
• Kompatibilní s digitálními drivery jako DM542T, který umožňuje přesné řízení krokového motoru s proudem do 4.2A.
• Podpora univerzálních montážních pozic díky syntetickému oleji bez nutnosti úprav.

Integrace je jednoduchá díky standardní přírubě NEMA 23, což umožňuje rychlou výměnu v existujících systémech CNC nebo robotiky bez potřeby speciálních adaptérů.



Příruba:		NEMA 23
Typ převodovky:		Šneková
Převodový poměr:		50:1
Průměr vstupního hřídele:		11mm
Maximální délka vstupního hřídele:		25mm
Typ vstupního hřídele:		Drážka pro pero
Průměr výstupního otvoru:		14mm
Výstupní maximální přípustný točivý moment:		17Nm
Výstupní maximální radiální zatížení:		1.28kN





Často kladené dotazy

Je tato převodovka kompatibilní s mým krokovým motorem NEMA 23?

Ano, převodovka je navržena pro motory NEMA 23 s hřídelem 11mm a maximální délkou 25mm. Pokud máte menší průměr, lze použít redukci.

Jaký je rozdíl mezi touto 50:1 verzí a nižšími poměry?

Verze 50:1 poskytuje vyšší točivý moment 17Nm na úkor rychlosti, ideální pro aplikace s těžkým zatížením. Nižší poměry (např. 10:1) nabízejí rychlejší pohyb, ale menší sílu, což závisí na vašem systému.

Jaké jsou technické požadavky na napájení a rychlost?

Doporučená vstupní rychlost je do 1500 ot/min. Nepotřebuje samostatné napájení, ale motor vyžaduje driver s vhodným proudem (např. 2-4A pro NEMA 23). Zajistěte chlazení při vysokém zatížení.

Lze tuto převodovku použít jako náhradu za planetovou?

Ano, jako upgrade pro vyšší samosvornost a moment, ale s vyšším backlashem. Vhodné pro CNC, kde přesnost není kritická, např. nahrazení v OpenBuilds strojích pro zesílení osy Z.

Jak probíhá instalace a zapojení převodovky?

Montáž na motor NEMA 23 je přes přírubu, s hřídelem v drážce pro pero. Výstupní otvor 14mm spojte s mechanismem šrouby. Použijte momentový klíč pro utažení, aby se zabránilo poškození.

Je vhodná pro přesné polohování v CNC?

Ne, kvůli vyššímu backlashu není ideální pro aplikace vyžadující vysokou přesnost. Používejte ji spíše pro sílu v jednosměrném pohybu, jako v dopravnících nebo vertikálních osách.
